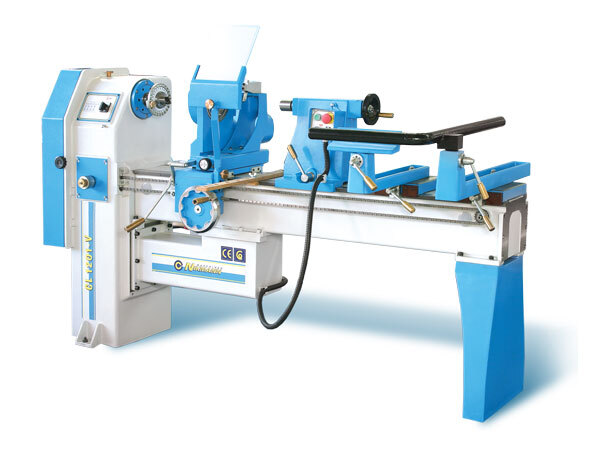

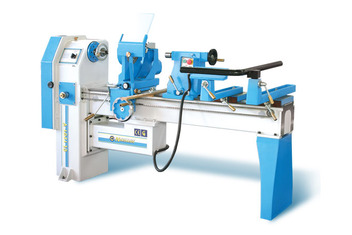

Токарный станок с копиром CL-1201

Массивная литая станина из серого чугуна.
∅ обработки над станиной | 610 мм |
Расстояние между центрами | 1270 мм |
Мощность | 1,1 кВт |
Масса | 560 кг |
Число скоростей | 4 |
Частота вращения шпинделя | 375-3250 об/мин |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Максимальная длина обрабатываемой детали мм 1 270 с удлинением 508 мм мм 1778 с удлинением 1270 мм мм 2540 мин . длина при снятом мосте мм 300 Высота центров мм 1 150 Высота центров над направляющими мм 305 Максимальный диаметр обработки: над направляющими мм Ø 610 над ножевой опорой мм Ø 430 над суппортом мм Ø 420 при копировании мм Ø 420 при снятом мосте Ø 1200 Копировальное устройство: глубина копирования (max) мм 65 длина копирования (max) мм 1 270 с удлинением 508 мм мм 1778 с удлинением 1270 мм мм 2540 Эталонная деталь: длина(max) мм 1 270 диаметр(max) мм 150 с удлинением 508мм мм 1778 с удлинением 1270 мм мм 2540 Передняя бабка: внешняя резьба мм М45х4,5 отверстие мм 19/МК3 Заднее седло: ход пиноли мм 140 конус пиноли мм МК3 Диаметр аспирационного отверстия мм 125 Обороты шпинделя об/мин 375/1000/2350/3250 Мощность двигателя кВт 1,1 Напряжение В 220 -с вариатором
380-б/вариаторомГабаритные размеры: длина мм 2 200 ширина мм 1 000 высота мм 1 250 Необходимая площадь мм с удлинением 508 мм мм 3510 / 2000 с удлинением 1270 мм мм 4270 / 2000 Вес, нетто кг 600 с удлинением 508 mm кг 650 с удлинением 1270 mm кг 810 Спецзаказ Двигатель кВт 1,5 Удлинение копировального устройства мм 508 Удлинение копировального устройства мм 1270 Фабрично настроенное удлинение направляющих мм 508 Фабрично настроенное удлинение направляющих мм 1270 Неподвижный люнет для круглых заготовок до 150мм Неподвижный люнет для квадратных заготовок 25-90мм -

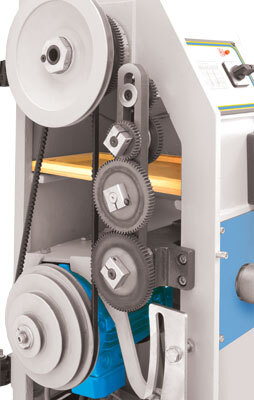

Станок CL-1201 предназначен для обработки изделий из древесины в центрах, в патроне или планшайбе. Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающий с 4-мя скоростями вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность. На токарном станке возможно выполнение следующих операций: вытачивание деталей с максимальным диаметром 1200 мм, фрезерование винтовых (спиральных) каналов с определенным шагом по прямым и профильным поверхностям. Возможно изменения направления движения вращения шпинделя. На станке имеется переносной пульт управления, который может перемещаться на переднюю колонну и заднее седло. Также установлены: ограничитель толщины стружки, задняя бабка с ведущим центром, продольный и поперечный суппорт, термическая защита двигателя при перегревах и перегрузках (степень IP54), пыле- и влагозащищенное исполнение электрооборудования (степень IP54). Передняя колонна и задняя опора изготовлены из чугуна. Корпус сделан из стали и имеет прочную сварную конструкцию. Станок комплектуется копировальным устройством, позволяющим вытачивать детали по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью. При помощи фрезерной приставки можно вытачивать продольные пазы по всей длине детали; Существует возможность наращивания станины станка, это увеличивает максимальную длину обрабатываемой детали. Для этих моделей предлагаются две удлинительные секции – 508 мм и 1270 мм; Установлен электронный регулятор управления оборотами шпинделя с плавной регулировкой от 0 до 3 900 об/мин., при этом напряжение подключаемое к станку составит 220В.
Отличительные особенности:- Копировальное устройство, которое позволяет производить продольное и поперечное копирование по шаблону или образцу;
- Возможность увеличения межцентрового расстояния до 1778 мм и 2540 мм (доп.опция)

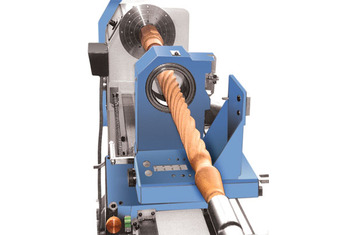

- Возможность установки механизма для фрезерования спиралей (изделий типа ’’КОСИЧКА’’) с шагом 3” (76мм), 4” (102мм), 6” (152мм), 8” (203мм), 12” (305мм), 16” (406мм), 24” (609мм) (доп.опция)
- Подручник для работы над направляющими

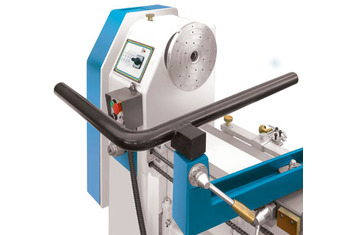

- Дуговой подручник для изготовления изделий с максимальным диаметром 1200 мм.
- Обработка одновременно двумя резцами (1 резец – получение тела вращения из квадрата для уменьшения ударных нагрузок, 2 резец – получение фасонной поверхности детали);

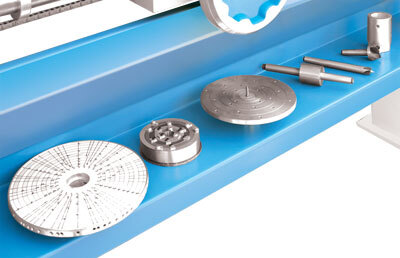

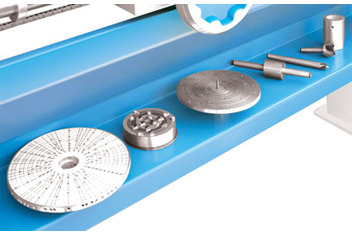

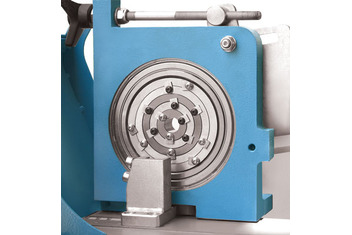

- Наличие планшайбы, делительного приспособления и люнета.
- Стойка с гнездами для 4-х токарных стамесок
- Электронный регулятор для изменения скорости (доп.опция)
Конструктивные особенности:

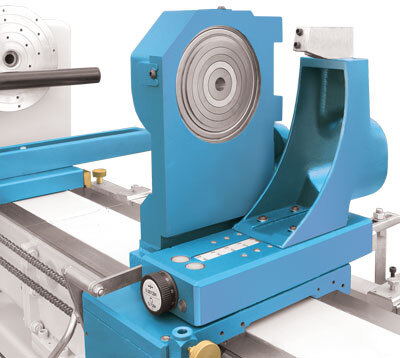

Задняя бабка

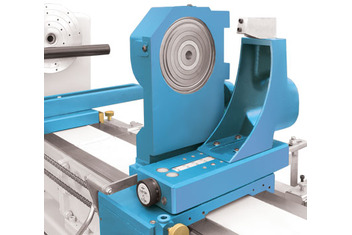

Крепление заготовки в центрах осуществляется механическим способом при помощи маховикаПодвижный люнет
В базовой комплектации со станком поставляется неподвижный люнетПодручник
В базовой комплектации со станками поставляется подручник для работы ручным инструментом.Дуговой подручник

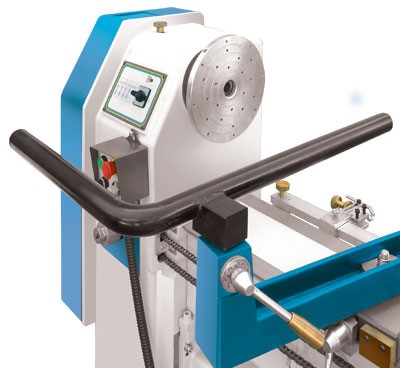

для изготовления дисковых изделий с максимальным диаметром 1200 мм. -
- Держатель шаблонов с копиром.
- Ножевая опора 254мм.
- Ножевая опора для тарелок ф1200мм

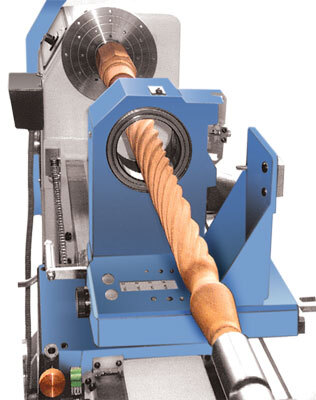

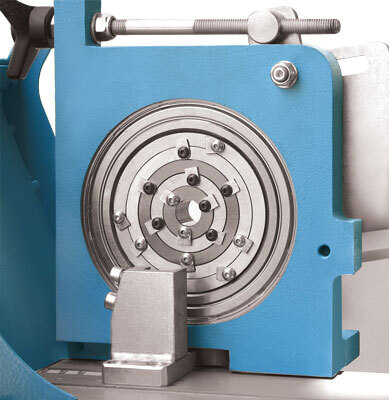

- Устройство для изготовления спиралей с делительным приспособлением.
- Центр вращающийся.
- Центр ведущий наз
-
