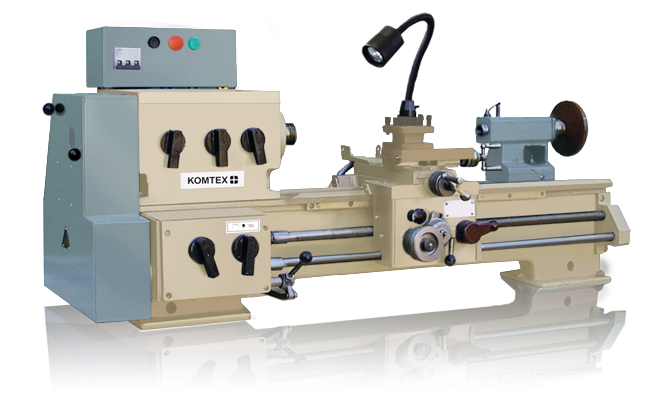

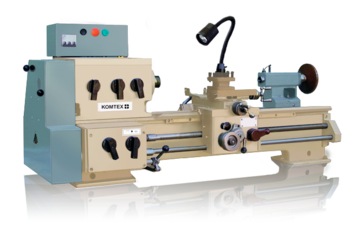

Токарный станок КомТех ТВ-9
| ∅ обработки над станиной | 220 мм |
| ∅ отверстия шпинделя | 18 мм |
| Расстояние между центрами | 510 мм |
Срок доставки 15-30 дней
- ∅ обработки над станиной: 180 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 350 мм
- Мощность: 0.59 кВт
- Масса: 44 кг
- ∅ обработки над станиной: 180 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 350 мм
- Мощность: 0,75 кВт
- Масса: 50 кг
- Напряжение: 220 В
- ∅ обработки над станиной: 330 мм
- ∅ отверстия шпинделя: 38 мм
- Расстояние между центрами: 1015 мм
- Мощность: 2,8 кВт
- Масса: 650 кг
- Напряжение: 380 В
- ∅ обработки над станиной: 460 мм
- ∅ отверстия шпинделя: 80 мм
- Расстояние между центрами: 1015 мм
- Мощность: 8,8 кВт
- Масса: 2267 кг
- Напряжение: В
- ∅ обработки над станиной: 280 мм
- ∅ отверстия шпинделя: 32 мм
- Расстояние между центрами: 457 мм
- Мощность: 3,3 кВт
- Масса: 1100 кг
- Напряжение: 400 В
- ∅ обработки над станиной: 210 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 450 мм
- Мощность: 1,3 кВт
- Масса: 94 кг
- Напряжение: 220 В
- ∅ обработки над станиной: 330 мм
- ∅ отверстия шпинделя: 38 мм
- Расстояние между центрами: 760 мм
- Мощность: 2,8 кВт
- Масса: 600 кг
- Напряжение: 380 В
- ∅ обработки над станиной: 500 мм
- ∅ отверстия шпинделя: 80 мм
- Расстояние между центрами: 1000 мм
- Мощность: 7,5 (10 л.с.) S1 кВт
- Масса: 2750 кг
- Напряжение: 400 В
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Характеристики
Наибольший диаметр заготовки, устанавливаемый:
- над станиной, мм
- над суппортом, мм
220
100Наибольшая длина обрабатываемого изделия, мм
510
Высота центров, мм
120
Диаметр сквозного отверстия в шпинделе, мм
18
Значение шага обрабатываемых метрических резьб, мм
0,8 - 2,5
Пределы частот вращения шпинделя, об/мин
60/105/185/315/555/975
Электродвигатель, кВт/В
1,1/380
Значение продольных рабочих подач суппорта, мм/мин
0,04 - 0,31
Радиальное биение шпинделя (для класса H), мкм
10
Осевое биение шпинделя (для класса Н), мкм
10
Допуск крутости обработанного изделия (для класса Н), мкм
16
Габаритные размеры станка, мм, не более
1350x620x680
Масса станка, кг, не более
230 +- 5%
Длина заготовки, мм
до 520
Патрон, мм
125
Мощность, кВт
1,1
Напряжение, В
380
-
Описание
Станок универсальный токарно-винторезный ТВ-9 предназначен для выполнения всех видов токарных работ в центрах, в патроне, в цанге, для нарезания резьб. Станок обеспечивает высокое качество обработанных поверхностей по форме и шероховатости.
Рациональная компоновка станка, высокая надежность его узлов, оптимальное расположение органов управления делает станок удобным в эксплуатации и обслуживании. В опорах шпинделя установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки.
Станок соответствует классу точности Н.
Оптимальное соотношение массы, жесткости конструкции, и мощности на шпинделе позволяют уверенно обрабатывать детали весом до 10кг при длине до 500мм. При этом съем металла за один проход может составлять до 4 мм. на диаметр.
Вес станка позволяет установку на подставку, верстак, либо рабочий стол.
Улучшенные характеристики модели ТВ-9 расширили область применения станка. Помимо образовательных учреждений его охотно приобретают предприятия Министерства обороны РФ, специлизирующиеся на выпуске передвижных ремонтных мастерских. В 2004г. ТВ-9 успешно прошел испытания в лабораториях 21 НИИИ Минобороны РФ и таким образом относится к продукции двойного назначения. -
