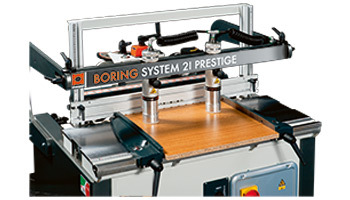

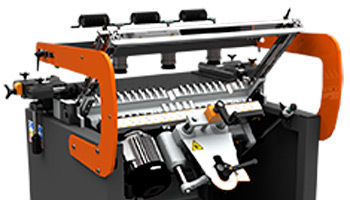

Сверлильно-присадочный станок MAGGI Boring System 21 Prestige

Описание

Назначение:

Высокоточный сверлильно-присадочный станок предназначен для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Область применения:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Некоторые отличительные оссобенности:

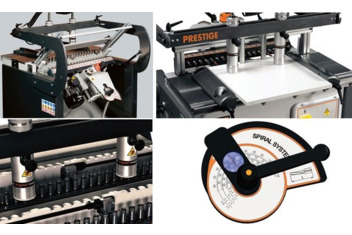

• Для быстрой перенастройки глубины сверления применено запатентованное устройство "SPIRAL SYSTEM".

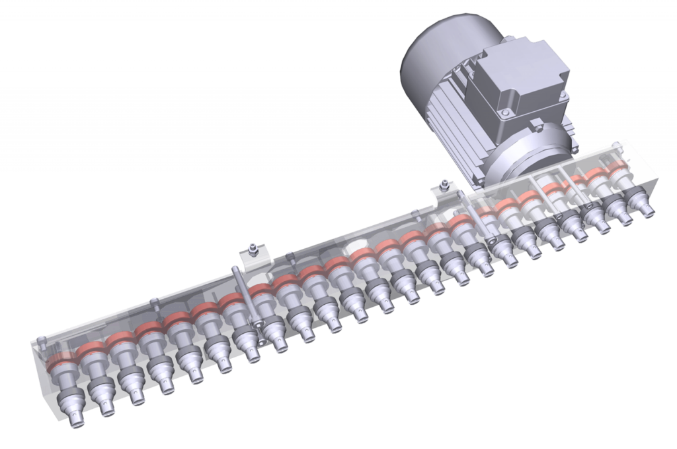

• Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32 мм;
• Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°;
• Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами и нониусами;
• Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм;
• Станок изготовлен в соответствии со стандартами ЕС.

Особенности

• Компактный размер: 1 кв.м.

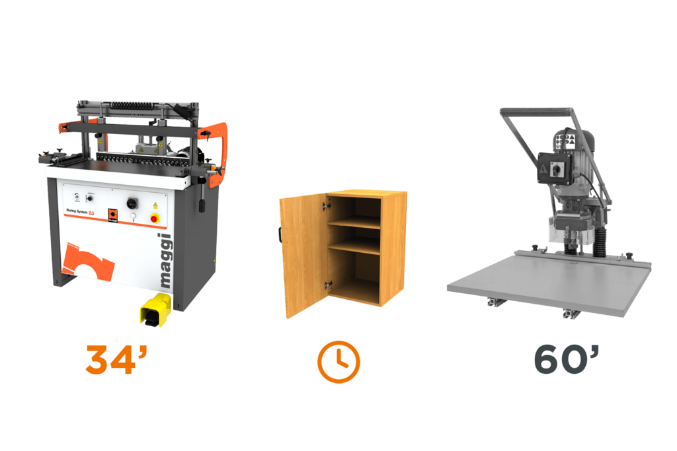

• Вдвое быстрее, чем ручная сверлильная машина.

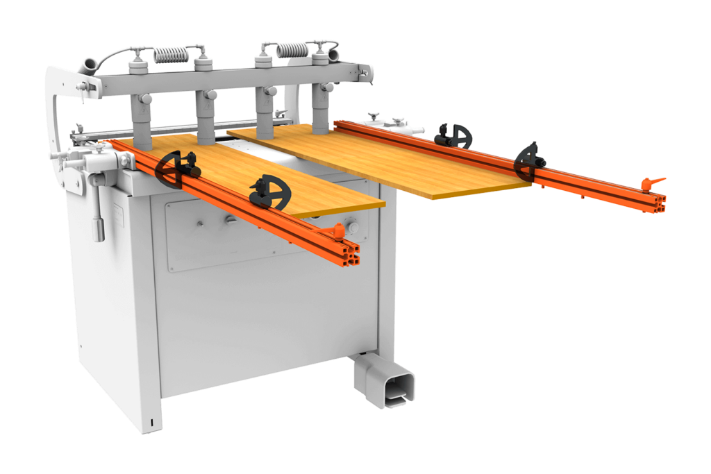

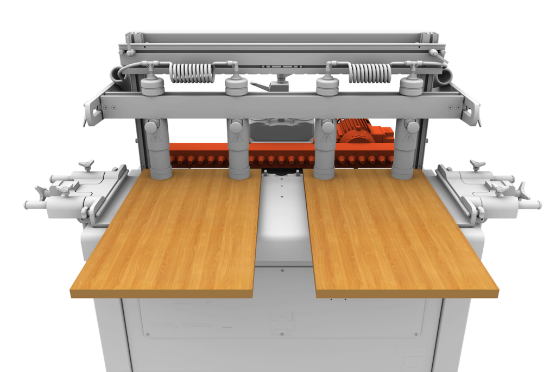

Быстрое горизонтальное сверление

Благодаря межосевому расстоянию в 704 мм и большому рабочему столу вы можете обрабатывать две панели шириной 348 мм одновременно.

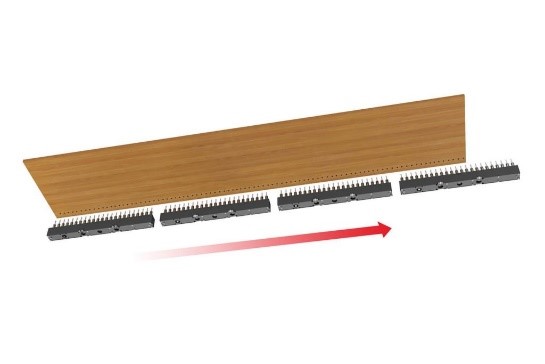

Быстрое вертикальное сверление

Вы можете обработать стороны длиной 3000 мм за 4 рабочих цикла.

Идеально гладкие соединения панелей

Боковые направляющие, регулируемые с помощью цифровых счетчиков, всегда представляют собой точную точку отсчета, быстро устанавливаются и гарантируют идеальную параллельность операций сверления.

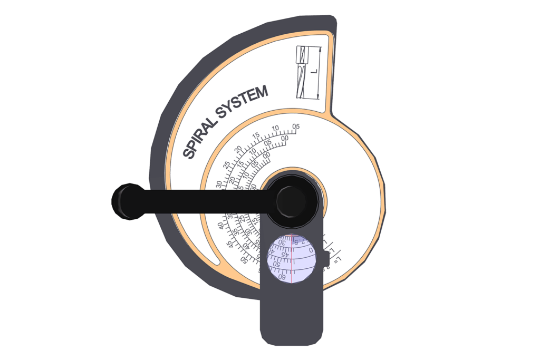

Быстрая установка

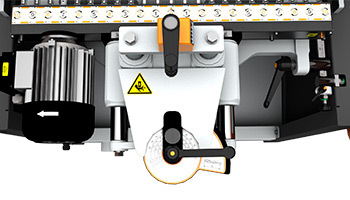

Регулировать глубину сверления чрезвычайно просто с помощью устройства “Spiral System” и автоматического сброса на 10 мм для вертикального сверления.

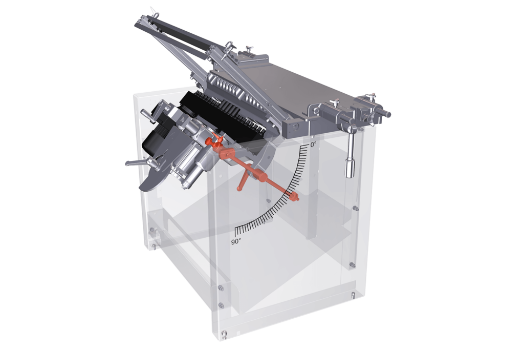

Универсальность

Он сверлит под любым углом между 0° и 90°. Возможность сверления в торец. Перемещение сверлильного блока при помощи пневмоцилиндра.

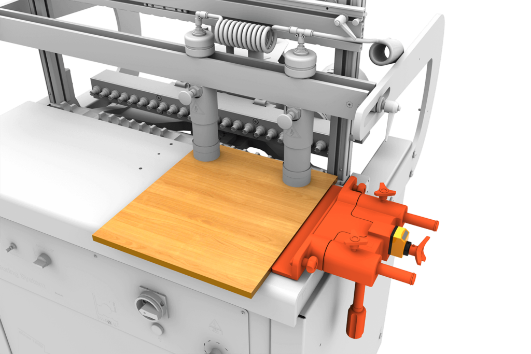

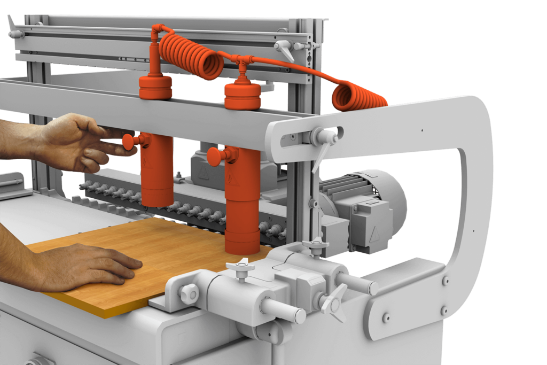

Безопасное удержание панели

Быстросъемный, безопасный, фиксирующий зажим обеспечивает максимальную стабильность и надежность детали во время рабочего цикла и высочайшую точность процесса сверления.

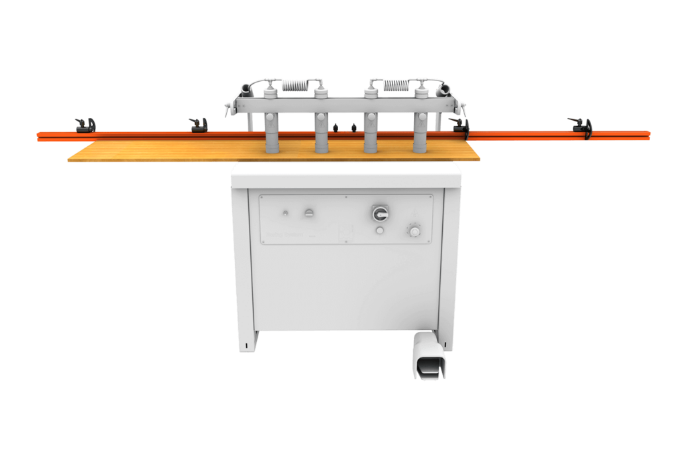

Быстрое и точное монтирование панелей

Благодаря двум алюминиевым направляющим размером 1500×80 мм с 4 опорными остановками.

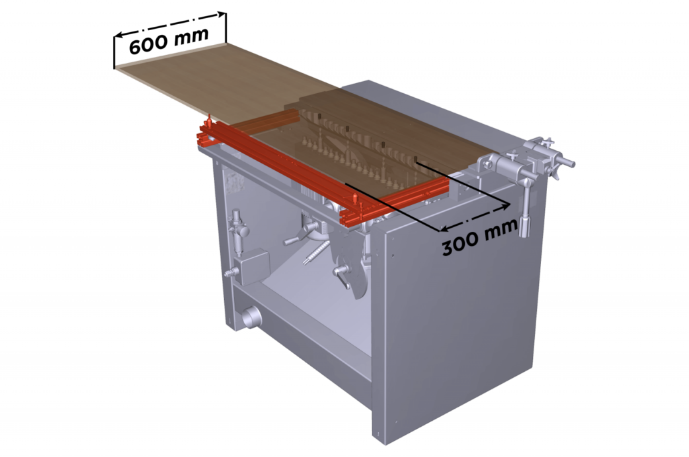

Задняя направляющая

Задняя напрвляющая с ходом 300 мм позволяет просверливать отверстия прямо посередине боковых панелей шкафа-купе, не используя длинную направляющую.

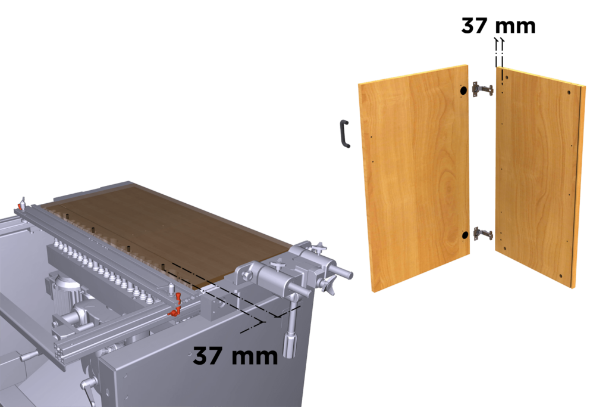

Фиксированный упор для петель

Фиксированный реф. упор диаметром 37 мм чрезвычайно полезен для сверления крепежных отверстий для петель на боковых панелях.

Крепкая конструкция

Изготовлен из стали, создан для длительного использования, экологически безопасное покрытие против ржавления. Головка долота изготовлена из алюминия, в то время как внутренние шестерни изготовлены из отрезной стали.

Быстрая и точная установка панелей

Благодаря двум алюминиевым направляющими размером 1500 х 80 мм с 4 опорными стойками

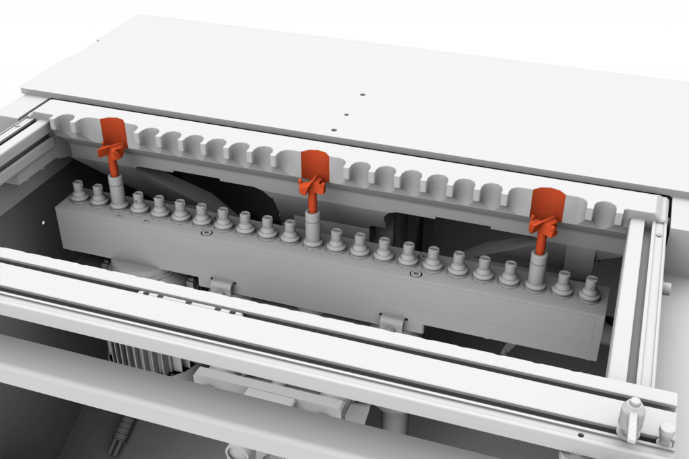

Специальный дизайн для работы с сверлами большого диаметра

Гребенка была сконструирована таким образом, чтобы иметь 3 фиксированных положения, в которых вы можете использовать фрезы-сверла большого диаметра без какой-либо дополнительной регулировки расточной головки

Производительность

В два раза быстрее, чем станок для сверления на столе

Комплектация

• Двигатель мощностью 2 л.с.
• 2 запатентованных предохранительных зажима
• 5 быстросменных патронов
• 2 алюминиевы[ ограждения, длина 1500 мм, с 2 фиксаторами
• 2 съемных боковых ограждения на рабочем столе, регулируемых с помощью высокоточных цифровых счетчиков
• 2 фиксированных упора на 37 мм для петель
• Регулировка высоты расточки на цифровых счетчиках
• Заднее ограждение с максимальным ходом 300 мм
• Упаковка: штабелируемая картонная коробка
• Готов к подключению к пылесборнику
• Изготовлен в соответствии со стандартами ЕС
