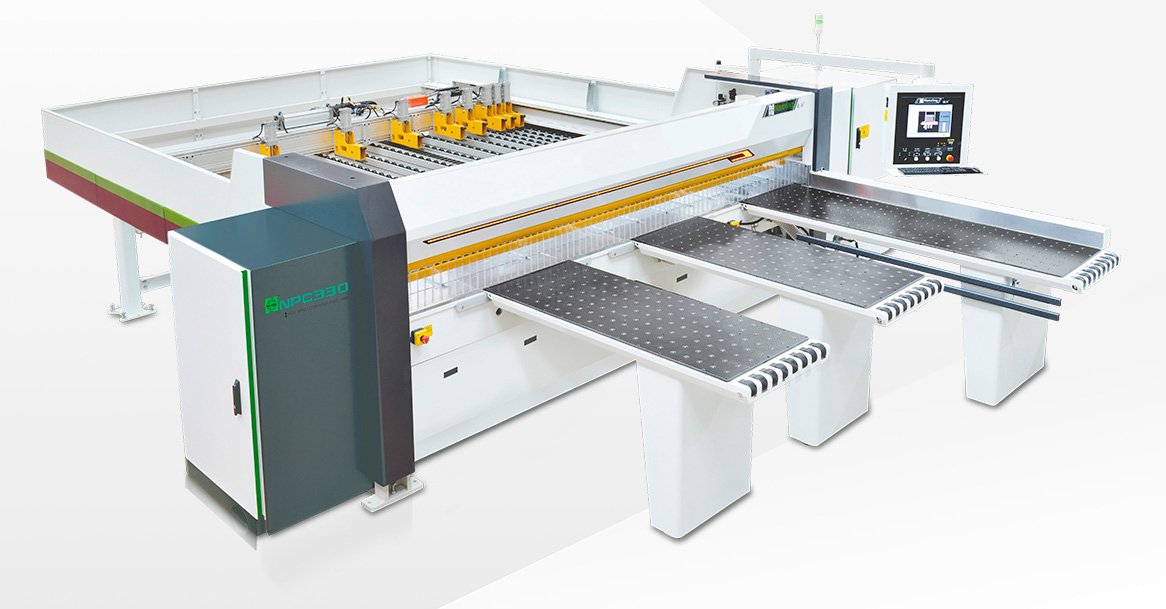

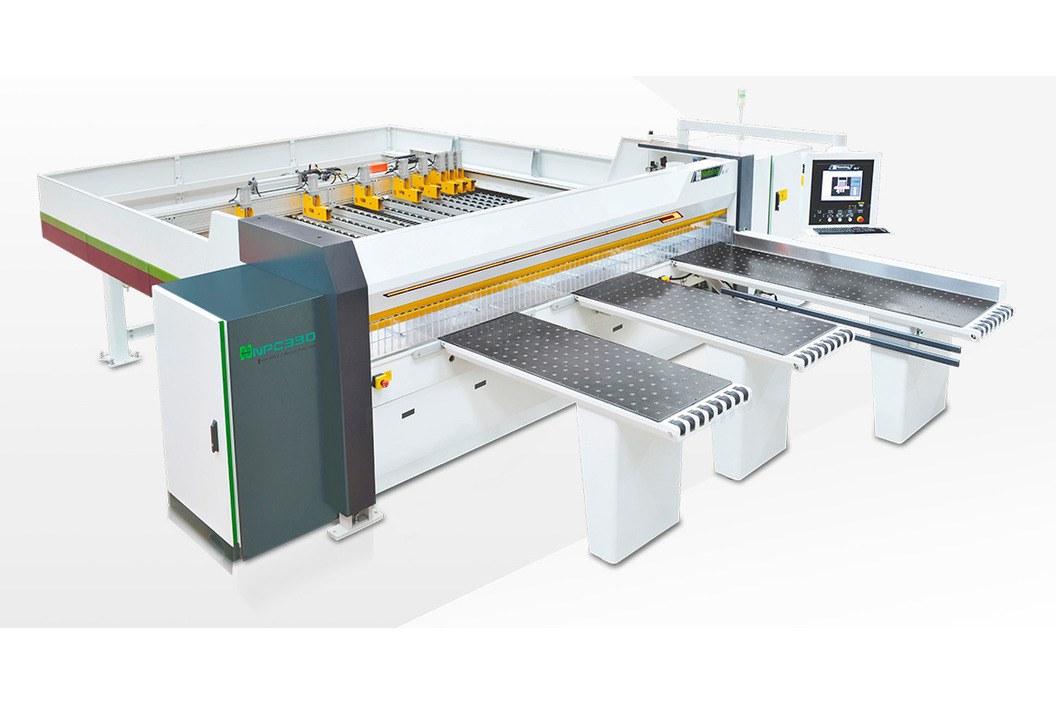

Nanxing NP330FG. Форматно-раскроечный центр с передней загрузкой
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Модель NP330FG Длина пропила, мм 3280 Вылет основной пилы, мм 100 Частота вращения основной пилы, об/мин 4800 Частота вращения подрезной пилы, об/мин 6500 Скорость рабочего хода пильной каретки, м/мин 100 Скорость холостого хода пильной каретки, м/мин 120 Мощность двигателя основной пилы, кВт 15 Скорость хода толкателя, м/мин 90 Аспирационные выходы, мм Ø 150 × 3; Ø 125 × 1 Общая мощность, кВт 21,5 Габаритные установочные размеры, мм 5830 × 7000 × 2000 Масса, кг 5350 -
НАЗНАЧЕНИЕ:
Форматно-раскроечные центры с ЧПУ предназначены для высокоточного раскроя плитных материалов (ДСтП, МДФ, ДВП), в том числе, пакетного раскроя. На сегодняшний день NP 330FG - это самый доступный раскроечный центр с ЧПУ и пакетом оптимизации раскроя в России.
Этот станок без труда обеспечит высокую точность раскроя при большой производительности.
Форматнораскроечные центры серии «NP» отличаются высочайшей надежностью, большим запасом прочности и высоким качеством раскроя ламинированных плит.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки используются на предприятиях, работающих по индивидуальным заказам для высококачественного раскроя материала при частой корректировке карт раскроя. Благодаря высоте вылета основной пилы 90 мм легко могут быть переориентированы на среднесерийное производство.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
СТАНИНА
Станина изготовлена из высокопрочной стали, с применением высокоточных сварочных роботов. После обязательной термической обработки все станины обрабатываются на прецизионных 5-осевых фрезерных станках с ЧПУ с идеальной точностью, обеспечивая высочайшее качество и долговечность оборудования.
СБОРОЧНАЯ ЛИНИЯ
Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.
КОНТРОЛЬ КАЧЕСТВА
Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).
СТАЛЬНОЙ РАБОЧИЙ СТОЛ
Основной стол изготовлен из полированных стальных листов высокой жесткости, обеспечивая идеальную плоскостность в зоне пиления. В отличии от конструкции с пластиковыми накладками, снимает необходимость замены пластин при их износе.
ПЛАНКА БЫСТРОГО ЗАПУСКА ЦИКЛА
Под первым загрузочным столом находится специальная планка, позволяющая запустить цикл раскроя одним движением, избавляя оператора от необходимости тянуться к пульту управления.
ПРИЖИМНАЯ БАЛКА
- Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка.
- Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки.
- Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка.
- Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки.
ЗАЩИТНАЯ ШТОРКА
Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление опилок системой аспирации.
ПЛАНКА БЕЗОПАСНОСТИ
Специальная планка находится на прижимной балке и отключит станок при попадании посторонних предметов в зону пиления и убережет оператора от травм.
БОКОВОЙ ВЫРАВНИВАТЕЛЬ
При пилении узких полос два независимых ролика надежно прижмут материал к основной линейке с обеих сторон от линии резания, гарантируя необходимую геометрию раскроя.
ТОЛКАТЕЛЬ
В стандартной комплектации на балке расположено 8 пневматических захватов ( имеется подготовка для установки 4-х дополнительных захватов).
Точное и плавное перемещение толкателя обеспечивает сервомотор мощностью 2 кВт и прецизионный редуктор.
АВТОМАТИЧЕСКАЯ СМАЗКА
Автоматическая система смазки обеспечивает подачу масла во все основные узлы, требующие этого, что снижает возможные затраты на ремонт и обслуживание.
ПИЛЬНЫЙ УЗЕЛ
Пильная каретка
Проходит обязательное 12-тичасовое тестирование в рабочем режиме для проверки стабильности работы.Электроприводы
Привод пильной каретки - серводвигатель мощностью 2 кВт. Благодаря передаче шестерня – рейка точка старта пильной каретки зависит от ширины распиливаемой полосы, сокращая холостые ходы.
Максимальная скорость рабочего хода до 90 м/мин, холостого хода до 120 м/мин.
* пильные диски в комплект не входят
АСПИРАЦИОННЫЕ ВЫХОДЫ
Патрубки специальной конструкции эффективно удаляют опилки из зоны резания.
Параметры патрубков: 3 х Ø150 мм
ПАНЕЛЬ УПРАВЛЕНИЯ
Станок работает на базе операционной системой Windows с профессиональным программным обеспечением Nanxing для раскроя.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ NANXING
ПО станка позволяет создавать, редактировать собственные карты раскроя благодаря встроенному оптимизатору. Также, станок позволяет импортировать и редактировать файлы из сторонних оптимизаторов. В стандартную комплектацию входит возможность передачи данных через USB – носители или локальную сеть, а также слот для подключения принтера.
Система диагностики позволяет быстро обнаружить ошибки и оперативно устранить их.
ШКАФ УПРАВЛЕНИЯ
Большинство электрических компонентов машины – это комплектующие от надежных производителей с мировым именем, обеспечивающие стабильную работу станка.
-
