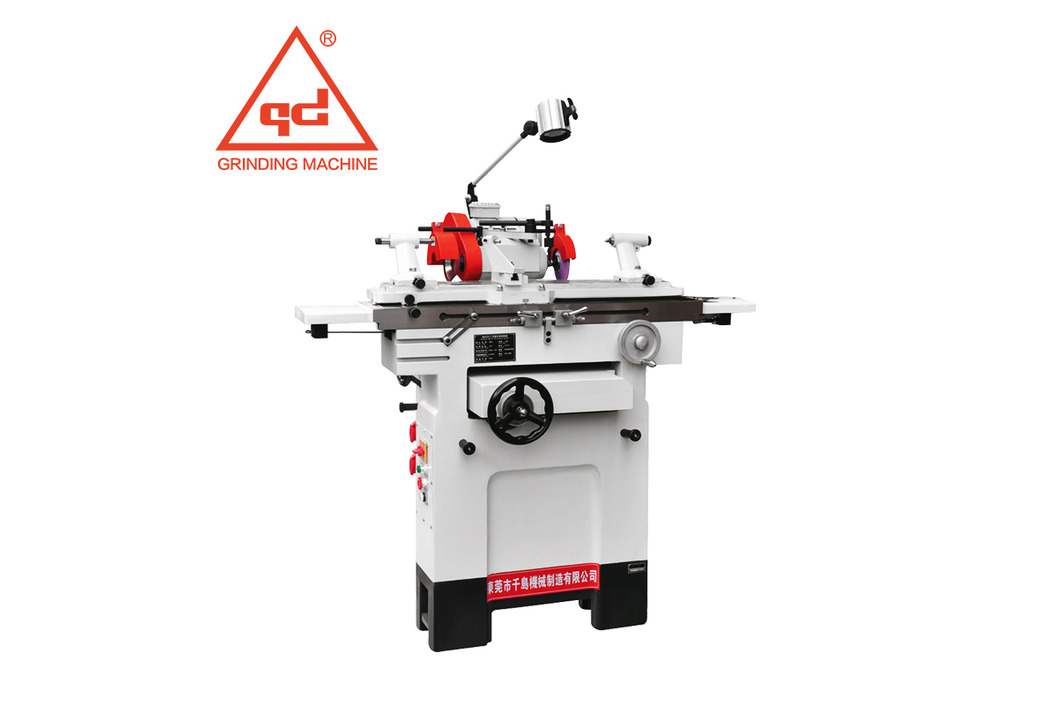

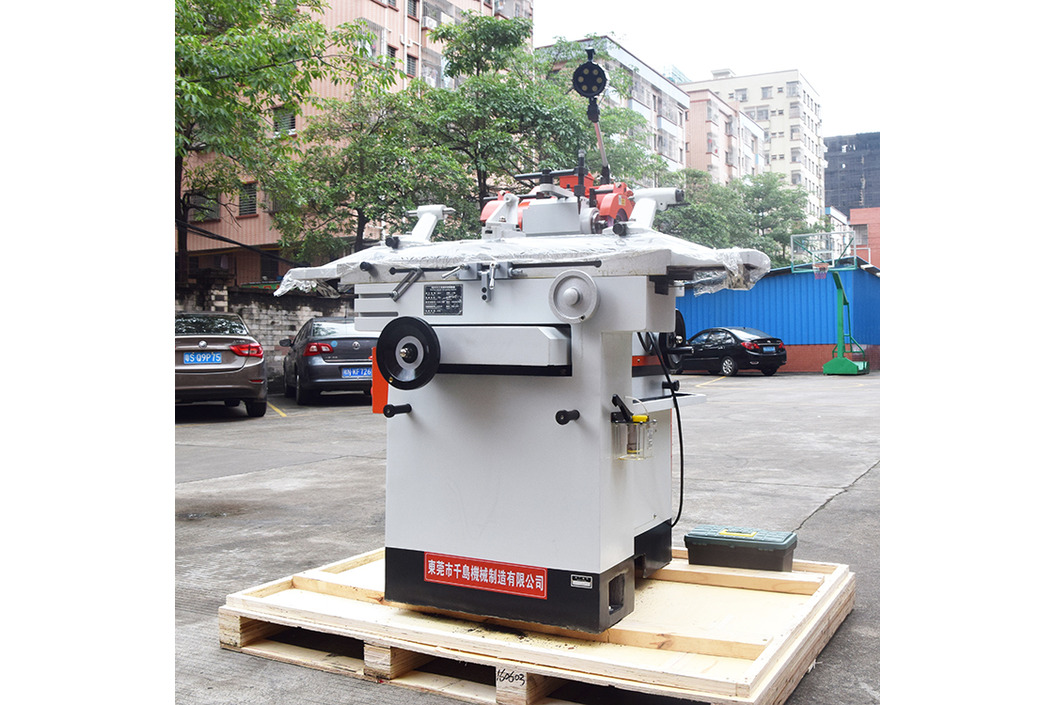

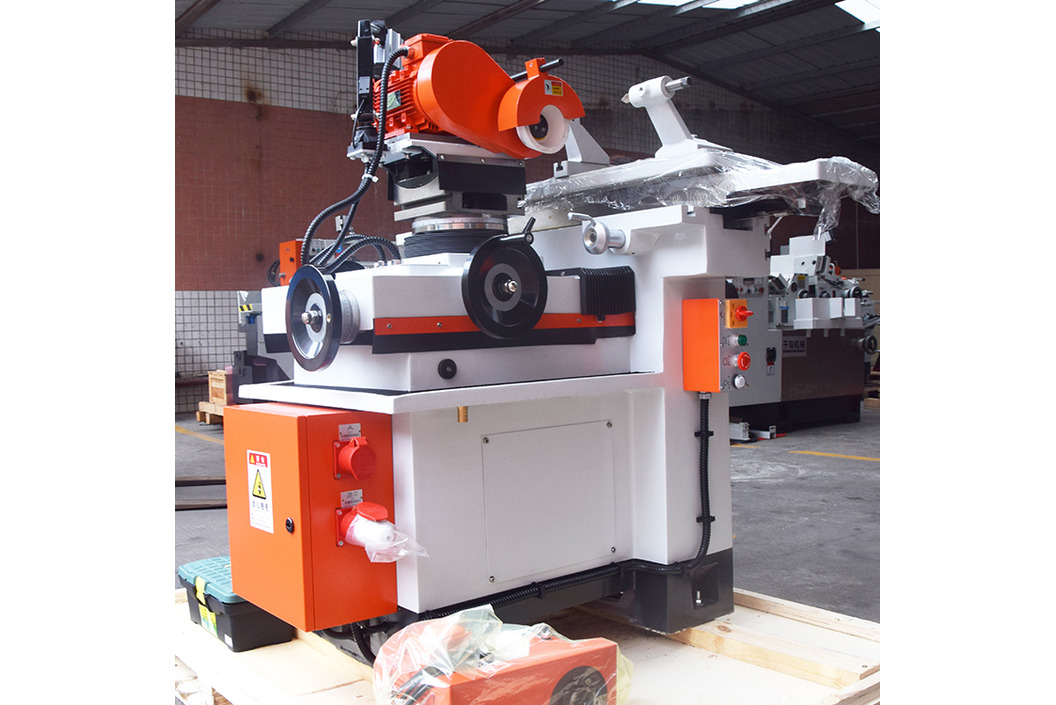

Универсально-точильный станок для инструментов Qdgrinder MQ6025A
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Технические параметры:
Технические параметры MQ6025A Максимальный диаметр 250мм Максимальное расстояние между центрами 700мм Размеры рабочего стола (ДхШ) 940х135мм Максимальное перемещение рабочего стола в продольном направлении 480мм Максимальный угол вращения рабочего стола 120°(60°) Максимальное перемещение шлифовальной головки (или фартука) в горизонтальном направлении 225мм Минимальное расстояние между центральными линиями шлифовального диска и центром 50мм Максимальное расстояние между центральными линиями шлифовального диска и центром 265мм Максимальное перемещение шлифовальной головки в вертикальном направлении 270мм Перемещение центральной линии шлифовального диска снизу вверх относительно центра 200мм Перемещение центральной линии шлифовального диска сверху вниз относительно вершины 65мм Угол вращения шлифовальной головки в горизонтальной плоскости 360° Угол вращения шлифовальной головки в вертикальной плоскости 30°(±15°) Концевая конусность шпинделя конусность по Морзе №3 Электродвигатель шлифовальной головки Мощность 0.85/1.1кВт Скорость вращения 1400/2800 об/мин Скорость вращения шпинделя шлифовальной головки 3010/6010 об/мин Электродвигатель цилиндрической дополнительной оснастки (50Гц) Мощность 0,25кВт Скорость вращения 1400 об/мин Минимальные габариты (ДхШхВ) 165X115X150(см) Вес станка 940кг -
Специфика:
Данный станок применяется для заточки лезвий инструментов из быстрорежущейстали и из твердых сплавов или других материалов, также удобен для заточкинаружных и плоских канавок и формовочных поверхностей. В комплекте сособыми принадлежностями, также может шлифовать разные шестерни,червячные фрезы для червячной шестерни, фасонные фрезы,концевые сферические фрезы, спиральные сверла, коническиеразвертки и др.
Конструкция рамы шлифовального диска подвижная,можно производить регулировку в двумерном пространстве.Рабочая передняя бабка вращается в двух направлениях,и имеет с одного торца NT50, с другого внутренний конусМорзе №5, которые соответствуют международным стандартам,применяется к разным типам инструментов и захватам. Рабочийстол поддерживается линейными направляющими, с усиленнойнагрузкой, работает слаженно и точно.
-
Перечень стандартной оснастки:
Сопровождающая оснастка:
Универсальный точильный аппарат 1 компл. Правая/левая бабка 1 шт. каждая Инструмент для правки шлифкруга 1 компл. Защитный кожух шлифовального диска 2 шт. Центральный вал для внутренней шлифовки 1 шт. Опоры зубьев 1 компл. Державки ф22, 27, 32 1 шт. каждая Натяжной стержень М24 (NT50) 1 шт. Шестигранный торцевой гаечный ключ 1 компл. Подставка 3 шт. Ящик с инструментами 1 компл. Шлифовальный диск 2 шт.
Специальная дополнительная оснастка:
Дополнительная оснастка для заточки лезвий червячной фрезы 1 компл. Градировочная доска 1 шт. Дополнительная оснастка для заточки лезвий сверл 1 компл. Дополнительная оснастка для заточки конических разверток 1 компл. Трехцанговый зажимной патрон 1 компл. Круглая магнитная плита с постоянными магнитами 1 компл. Двунаклонная прямоугольная магнитная плита с постоянными магнитами 1 компл. Пылесос 1 компл. Охладительное устройство 1 компл. Удлиненный шлифовальный шпиндель 1 компл. Конусный хвостовик Морзе №5 1 компл. Цилиндрическая оправка 1 компл. Датчик линейного перемещения 1 компл. Инструмент для правки шлифовального диска с двумя торцевыми поверхностями 1 компл. Дополнительная оснастка для заточки лезвий задней поверхности сферической концевой фрезы 1 компл. Прецизионный инструмент для правки шлифовального диска 1 компл. Универсальные тиски 1 шт. -
