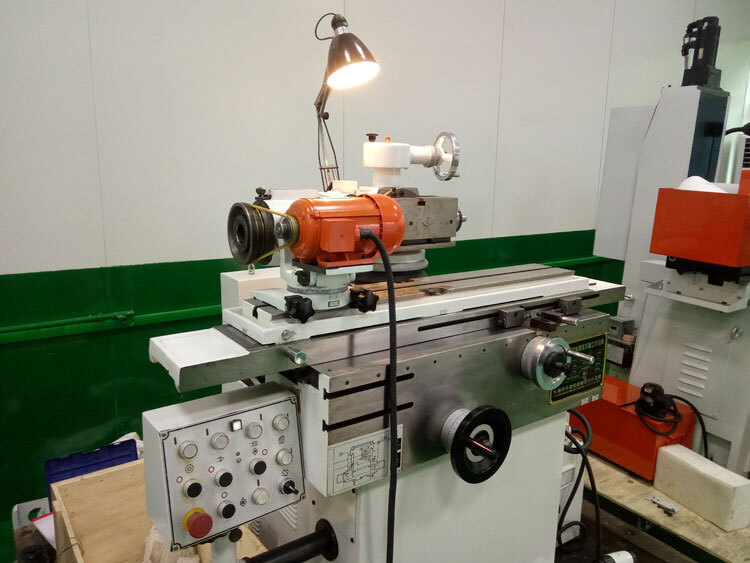

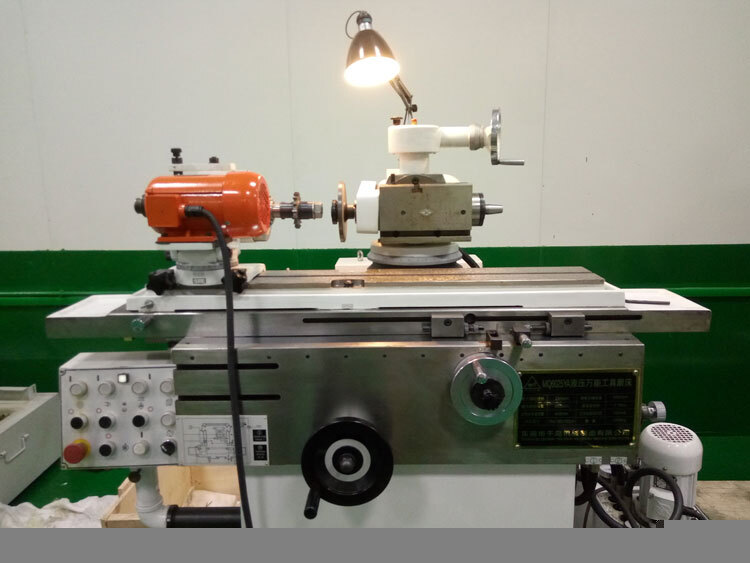

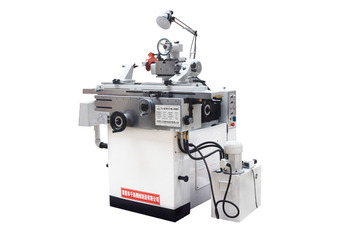

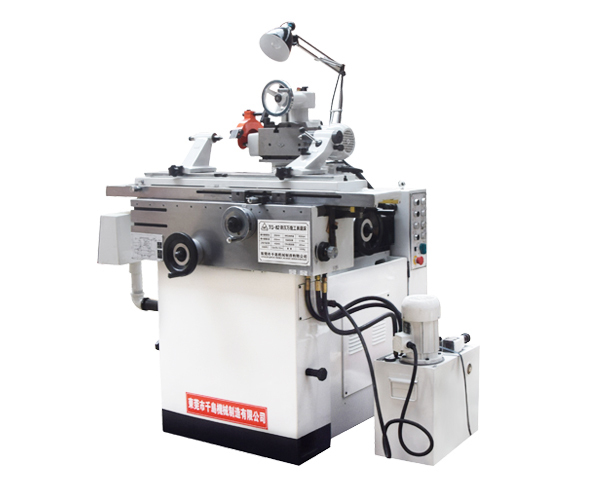

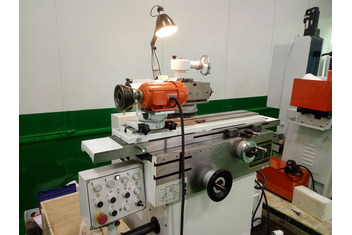

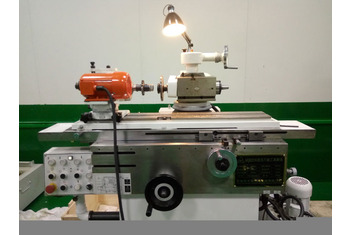

Гидравлический универсальный точильный станок для инструментов Qdgrinder MQ6025YA
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Параметры:
Максимальное расстояние между вершинами передней и задней бабок
545мм
Максимальное расстояние между вершинами левой и правой задней бабок
650мм
Максимальный диаметр заточки
250мм
Высота центра вершины
130мм
Максимальная длина обтачиваемой цилиндрической канавки
270мм
Ручное перемещение рабочего стола
400мм
Гидравлическое перемещение рабочего стола
400мм
Максимальный угол вращения рабочего стола
±45°
Ход перемещения рамы шлифовального диска горизонтально/вертикально
230/250мм
Скорость механического подъема и спуска рамы шлифовального диска
280мм/мин
Расстояние между валом шлифовального диска и рабочим столом Максимум/Минимум
398/48мм
Угол вращения рамы шлифовального диска в горизонтальном направлении
360°
Угол наклона рамы шлифовального диска
±15°
Скорость вращения шпинделя шлифовального диска
4000 об/мин
Общая мощность станка
3,15 кВт
Габариты станка (ДхШхВ)
134х132х132см
Габариты упаковки (ДхШхВ)
182х155х164см
Брутто/Нетто
1300/1150 кг
-
Специфика:
Настоящий станок применяется для инструментов из быстрорежущей стали, твердых сплавов и других материалов, также удобен для заточки цилиндрических, наружных и плоских канавок и формовочных поверхностей. При комплектации со специальными принадлежностями, также может шлифовать разные шестерни, червячные фрезы для червячной шестерни, фасонные фрезы, концевые сферические фрезы, спиральные сверла, конические развертки и др.
Конструкция рамы шлифовального диска подвижная, можно производить регулировку в двумерном пространстве. Рабочая передняя бабка вращается в двух направлениях, и имеет с одного торца NT50, с другого внутренний конус, которые соответствуют международным стандартам, применяется к разным типам инструментов и захватам. Рабочий стол поддерживается линейными направляющими с усиленной нагрузкой, работа слаженная и точная. Рабочий стол можно запускать вручную, либо посредством гидравлической бесступенчатой регулировки скорости.
-
Стандартная комплектация:
Универсальный патрон
1 компл.
Левая задняя бабка
1 компл.
Центральный калибр
1 компл.
Инструмент для правки шлифовального диска
1 компл.
Фланец шлифовального диска и защитный кожух
3 компл.
Левая задняя бабка
1 компл.
Опоры зубьев
1 компл.
Шлифовальный диск
5 компл.
Удлиняющий вал
1 компл.
Специальная дополнительная оснастка:
Инструменты для спиральной заточки
1 компл.
Универсальный инструмент для правки шлифовального диска
1 компл.
Дополнительная оснастка для заточки лезвий сверл
1 компл.
Трехцанговый зажимной патрон
1 компл.
Круглая магнитная плита с постоянным магнитом
1 компл.
Пылесос
1 компл.
Универсальные тиски
1 компл.
Балансир шлифовального диска
1 компл.
Охладительное устройство
1 компл.
Удлиняющий вал шлифовального диска
1 компл.
Зажимной патрон
14 шт.
Устройство для микроподачи рабочего стола
1 компл.
Дисплей
1 компл.
Инструмент для правки шлифовального диска с двумя торцевыми поверхностями
1 компл.
Дополнительная оснастка для заточки лезвий задней поверхности сферической концевой фрезы
1 компл.
Цифровой оптический правящий инструмент
1 компл.
Универсальная рама
1 компл.
-
