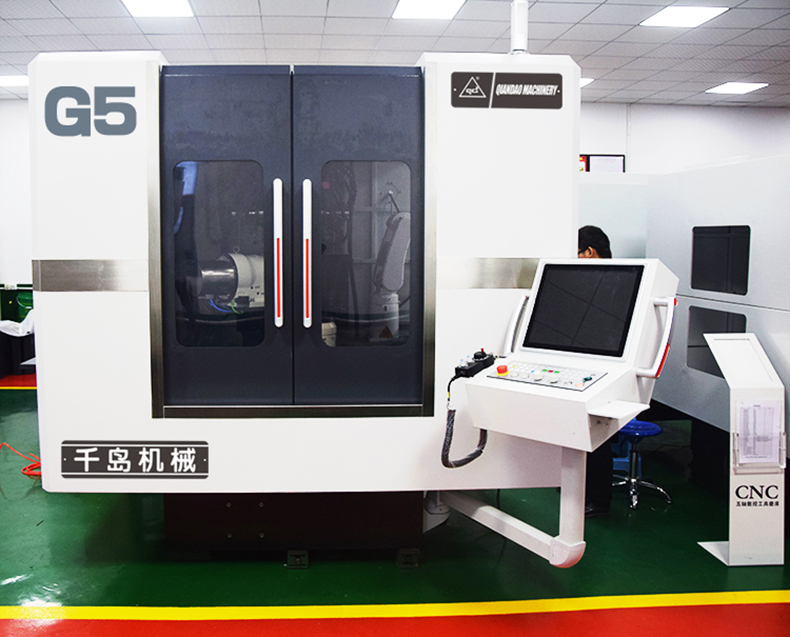

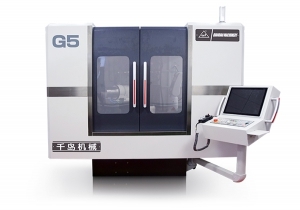

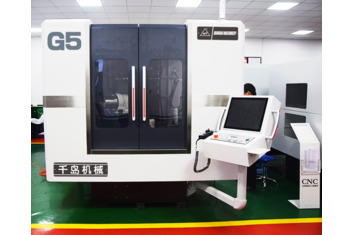

Пятиосевой точильный станок для инструментов Qdgrinder G5
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Технические параметры:
Содержание
Параметры
Примечание
Длина шлифовки
180мм
Диаметр шлифовки
1-20мм
Максимальный диаметр захвата изделия
260мм
Перемещение по оси Х
800мм
Перемещение по оси Y
500мм
Перемещение по оси Z
300мм
Точность позиционирования осей X/Y/Z
≤0.005мм
Точность повторного позиционирования осей X/Y/Z
≤0.003м
Скорость быстрого перемещения по осям X/Y/Z
15м/мин
Угол вращения оси А
360°
Угол вращения оси С
±150°
Максимальная скорость вращения шпинделя
9000об/мин
Соединение шлифовального круга
ВТ30/BT40
Допустимый внутренний диаметр шлифовального диска
31.75мм
Допустимый наружный диаметр шлифовального диска
200мм
Количество устанавливаемых шлифовальных дисков
8шт.
Метод зажима изделия
Зажим W25
Пневматический зажим
Номинальная мощность электрошпинделя
12кВт
Двухосный наконечник вала
Мощность сервомотора оси Х
1.8кВт
Япония
YASKAWA
Мощность сервомотора оси Y
1.8кВт
Япония
YASKAWA
Мощность сервомотора оси Z
2.9кВт
Япония
YASKAWA
Мощность сервомотора оси С
1.0кВт
Япония
YASKAWA
Мощность сервомотора оси А
2.2кВт
Тайвань
Категория точности линейных направляющих
Категория P
Япония
THK
Класс шарико-винтовой пары
C3
Япония
THK
3D щуп
1шт.
Можно также установить щуп для измерения шлифовального диска
Система числового программного управления
Syntech/Beckhoff
Тайвань/Германия
Общая мощность станка
22кВ
Вес станка
5000кг
Габариты станка (Ш*Д*В)
2100*3345*2480мм
Опционно на станок может быть установлен оптический датчик перемещения
Heidenhain/
Renishaw
Опционно на станок может быть установлен шестиосевой робот
NACHI/FANUC
Япония
-
Область применения:
Обработка плоских, плоских ступенчатых,прямых канавок, в комплекте с дополнительной оснасткой можно осуществлять шлифовку ступенчатых поверхностей наружных окружностей, торцевых поверхностей, циркулярных ножей для бумаги (менее 80мм).
-
