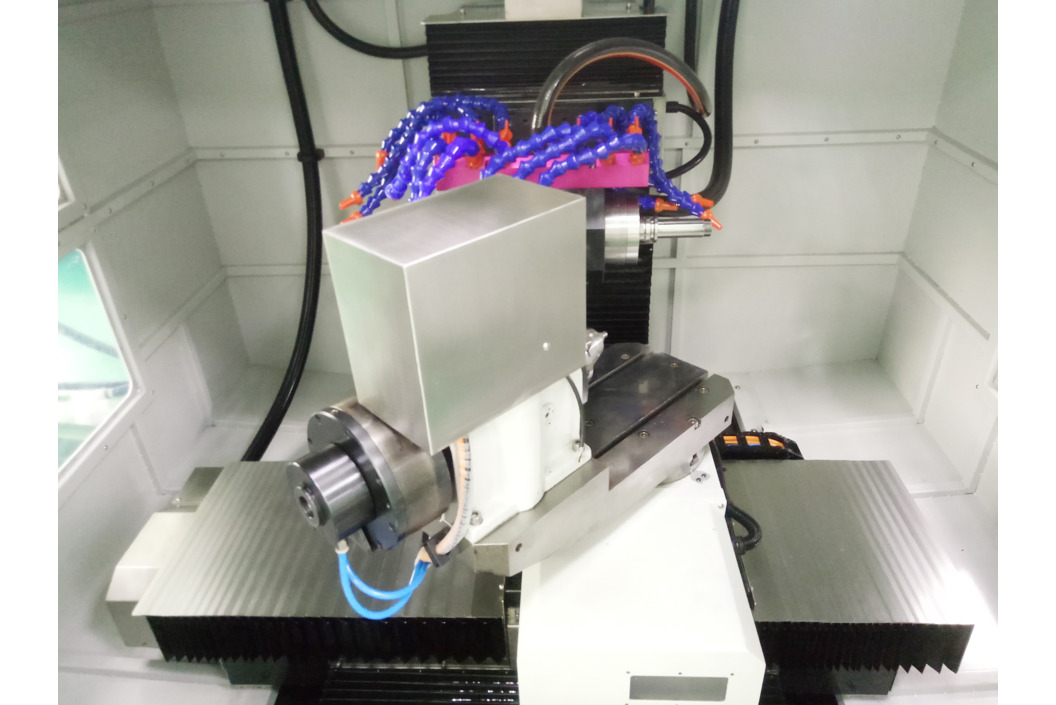

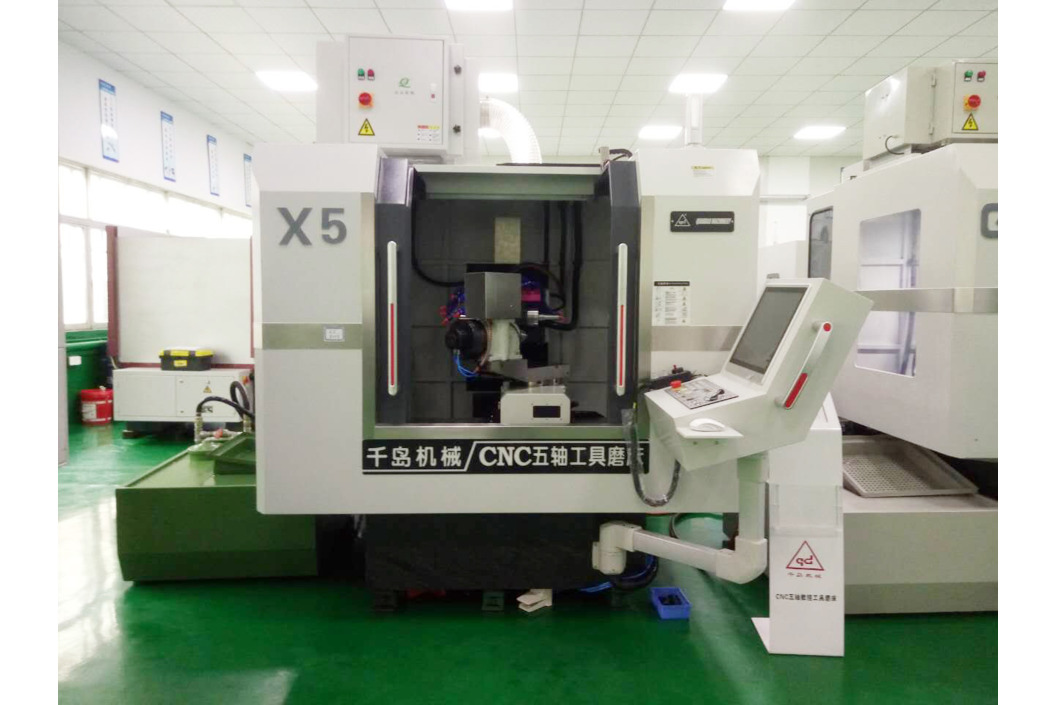

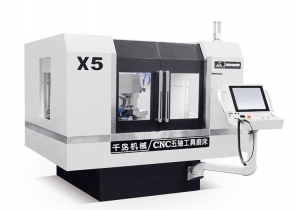

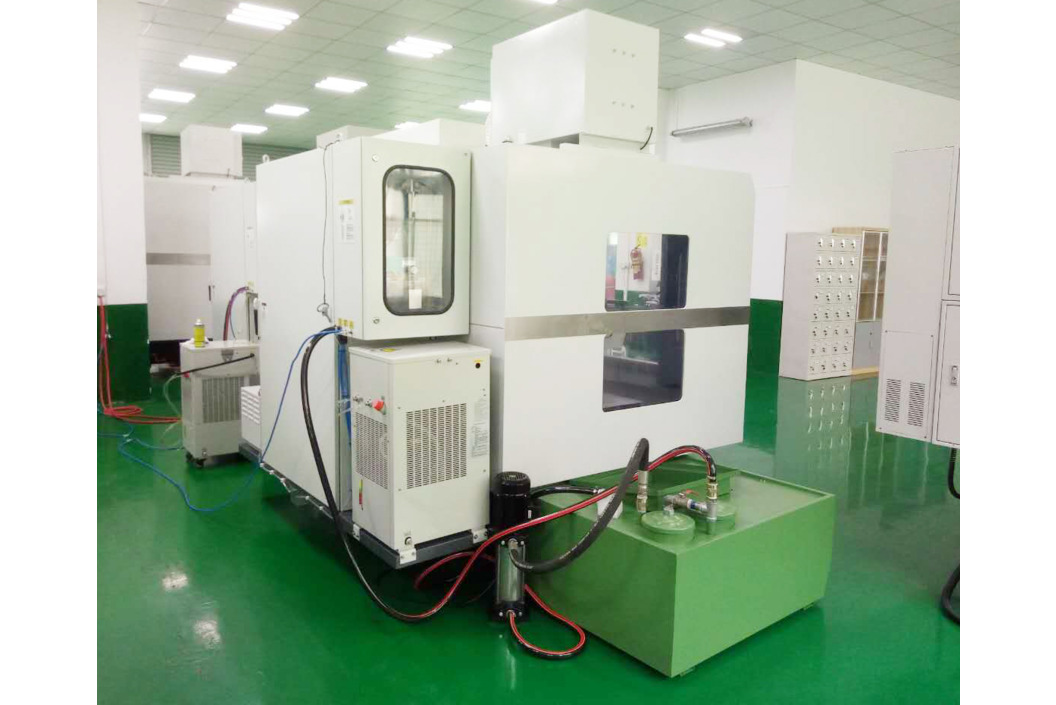

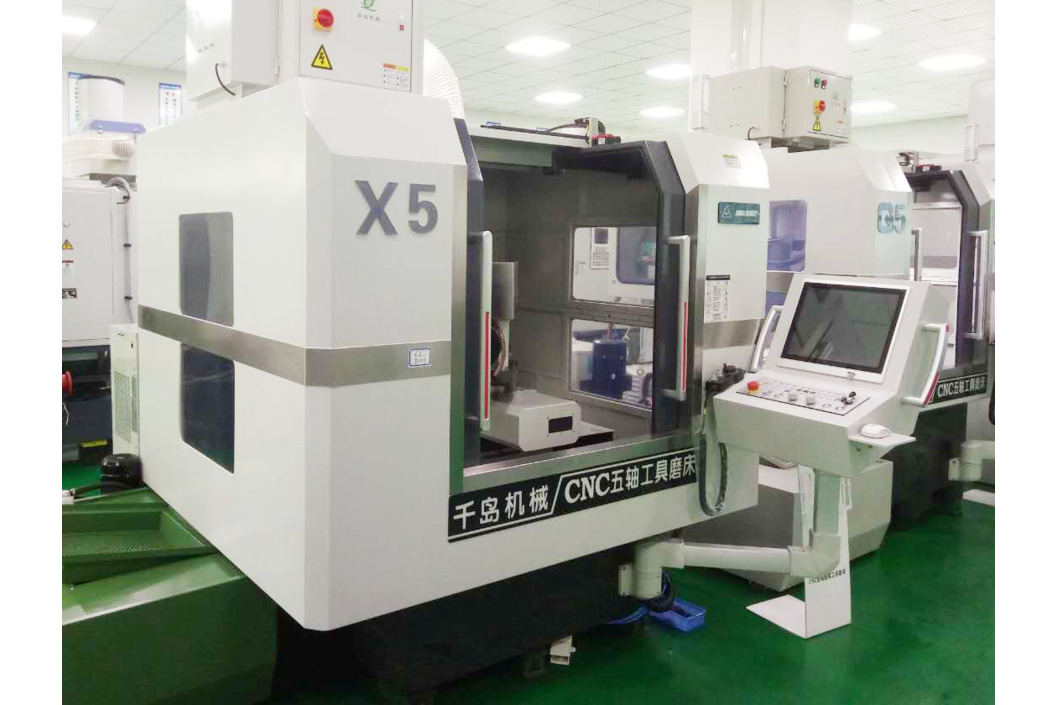

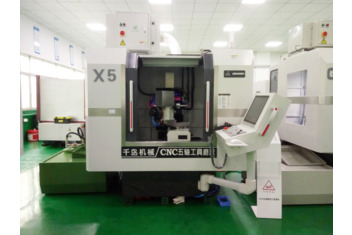

Пятикоординатный точильный станок для инструментов Qdgrinder X5

Содержание

Параметры

Примечание

Длина шлифовки

150мм

Диаметр шлифовки

0.5-16мм

Максимальный диаметр захвата изделия

240мм

Перемещение по оси Х

700мм

Перемещение по оси Y

300мм

Перемещение по оси Z

200мм

Точность позиционирования осей X/Y/Z

≤0.005мм

Точность повторного позиционирования осей X/Y/Z

≤0.003м

Скорость быстрого перемещения по осям X/Y/Z

12м/мин

Угол вращения оси А

360°

Тайвань

Угол вращения оси С

±150°

Тайвань

Максимальная скорость вращения шпинделя

9000об/мин

Соединение шлифовального круга

ВТ30

Допустимый внутренний диаметр шлифовального диска

31.75мм

Допустимый наружный диаметр шлифовального диска

200мм

Количество устанавливаемых шлифовальных дисков

8шт.

Метод зажима изделия

Зажим W25

Пневматический зажим

Номинальная мощность электрошпинделя

7.5кВт

Двухосный наконечник вала

Мощность сервомотора оси Х

1.3кВт

Япония YASKAWA

Мощность сервомотора оси Y

1.3кВт

Япония YASKAWA

Мощность сервомотора оси Z

1.8кВт

Япония YASKAWA

Мощность сервомотора оси С

0.85кВт

Япония YASKAWA

Мощность сервомотора оси А

1.3кВт

Япония YASKAWA

Категория точности линейных направляющих

Категория P

Япония THK

Класс шарико-винтовой пары

C3

Япония THK

3D щуп

1шт.

Можно также установить щуп для измерения шлифовального диска

Система числового программного управления

Syntech

Тайвань

Общая мощность станка

14.5кВ

Вес станка

4000кг

Габариты станка (Ш*Д*В)

2000*3024*2160мм

Опционно на станок может быть установлен шестиосевой робот

NACHI/FANUC

Япония
