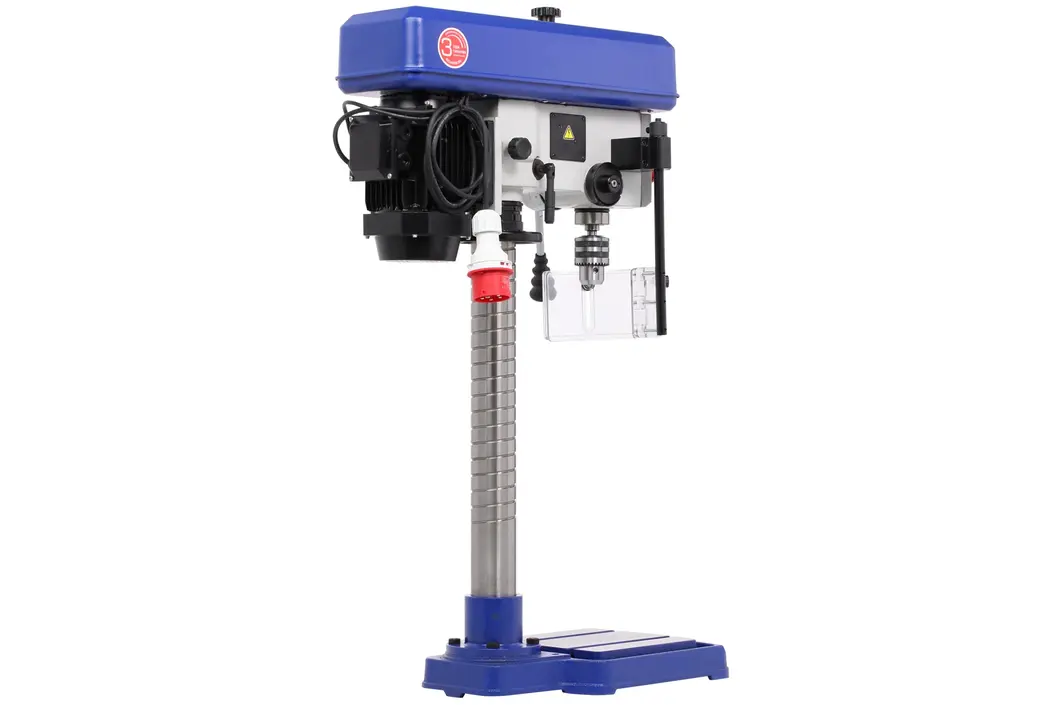

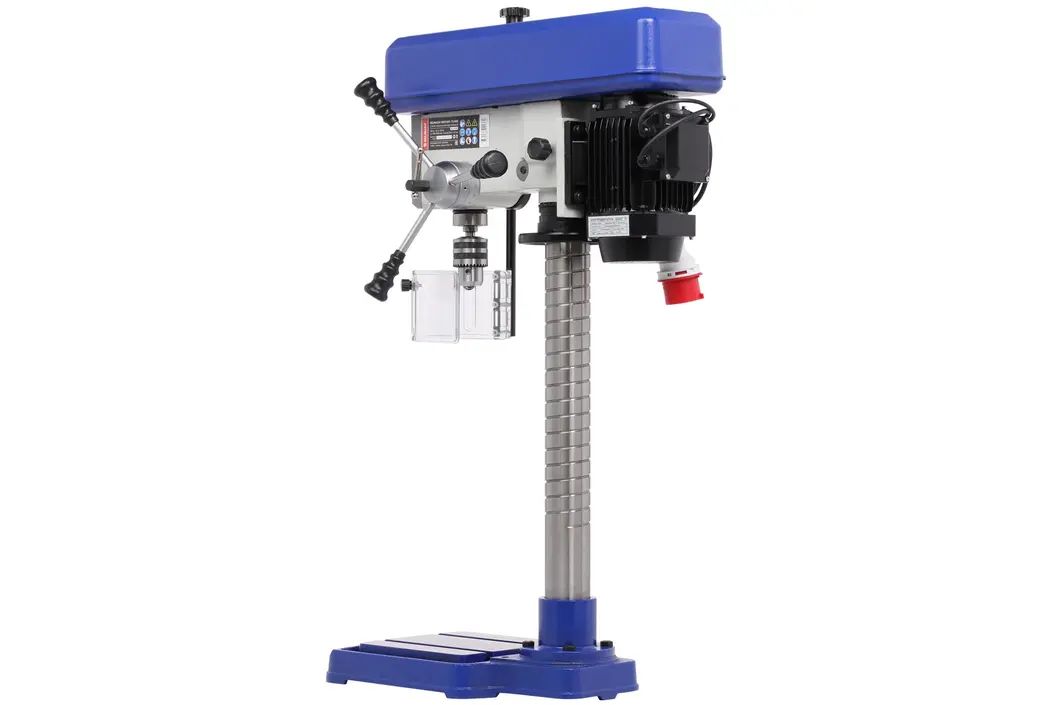

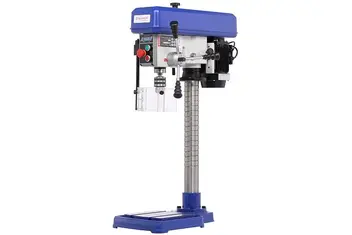

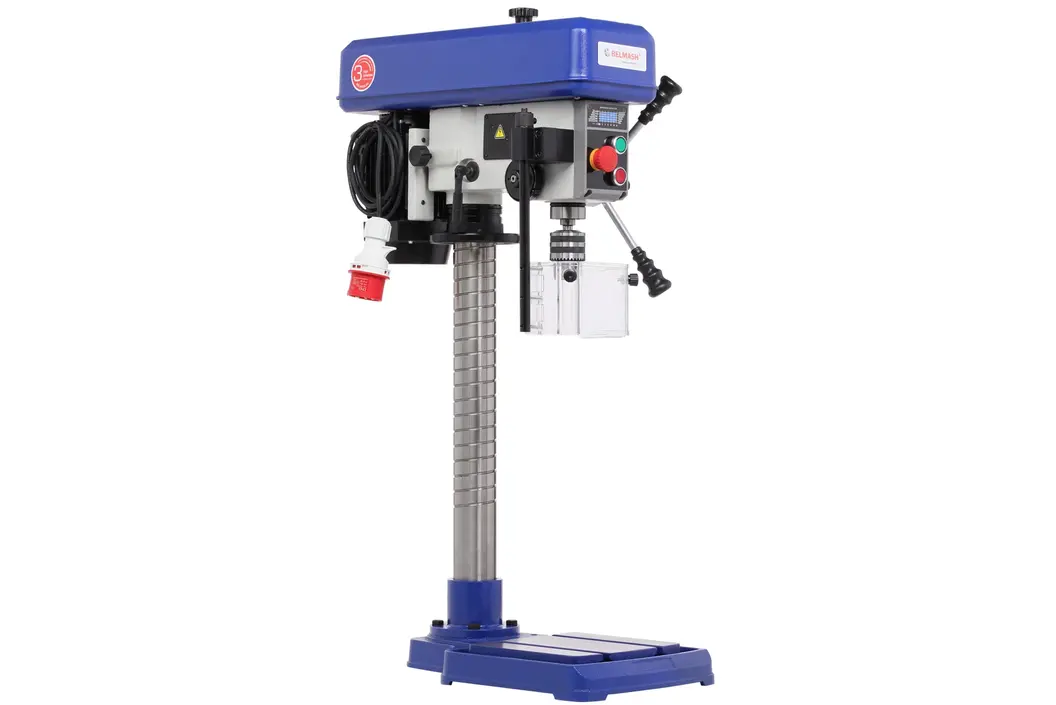

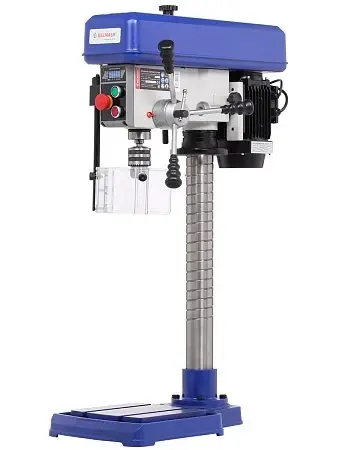

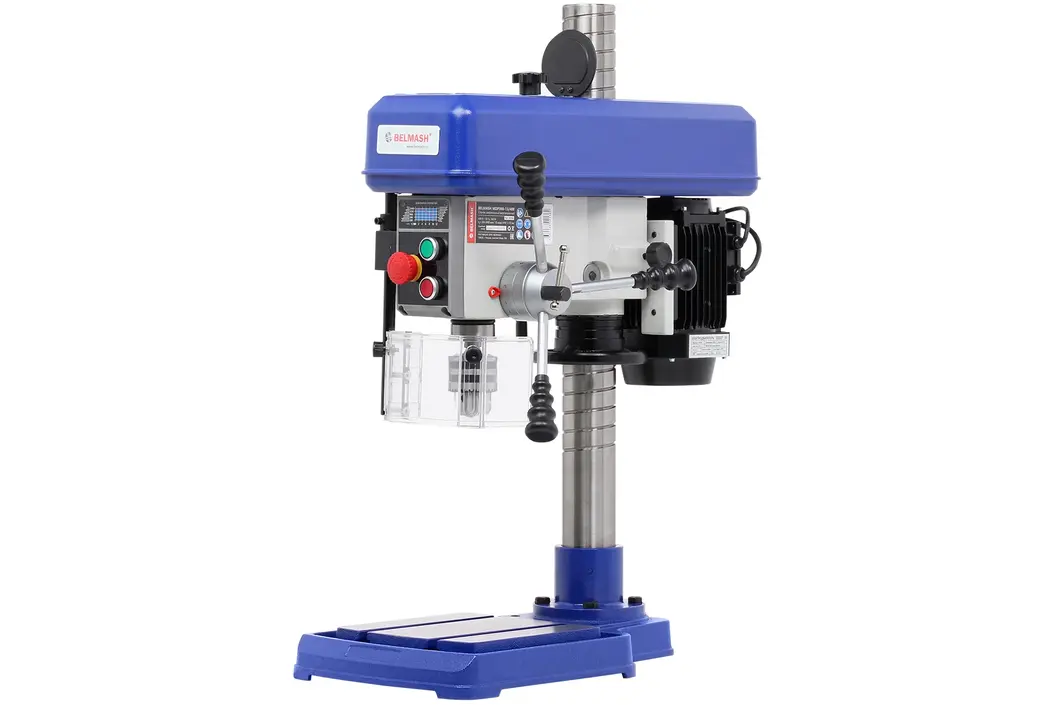

Сверлильный станок по металлу BELMASH MDP360-13/400

Станок BELMASH MDP360-13/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

Особенности

• Работа с мягкими, твердыми металлами и древесиной
• Регулировка по высоте положения сверлильной головки
• Основание, корпус головки и опорный маховик выполнены из чугуна
• Пазы для установки тисков
• Кнопка аварийного отключения
• Компактные размеры

Конструкция

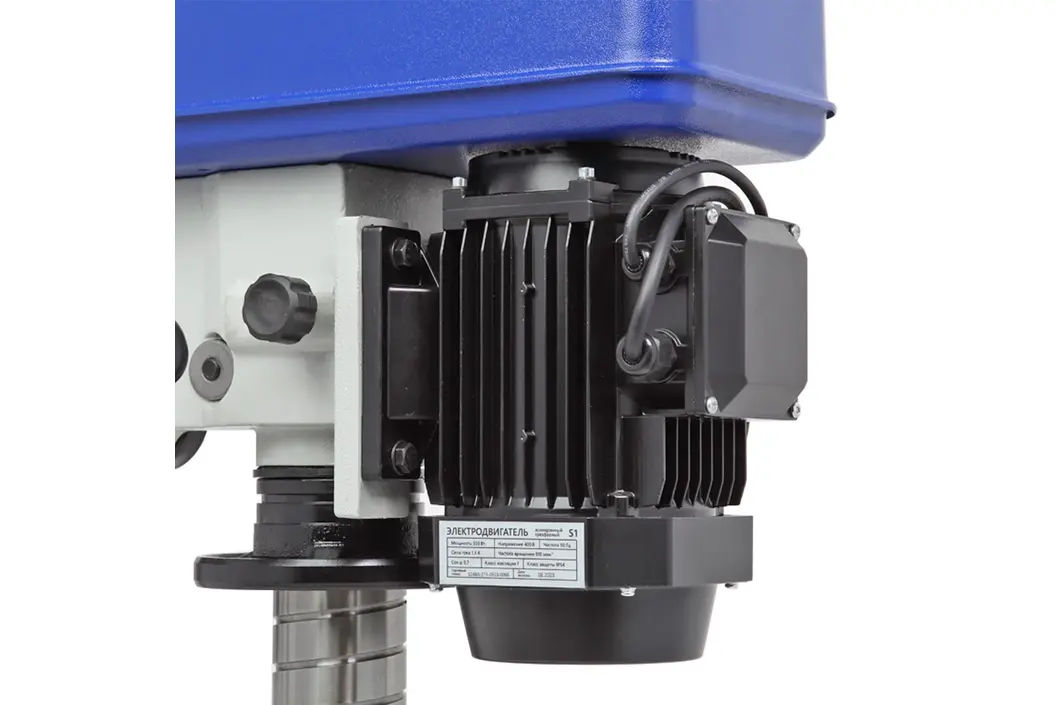

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный мощностью 550 Вт, режим работы S1. Модель компактная, имеет настольную установку. Основание и корпус сверлильной головки изготовлены из чугуна.

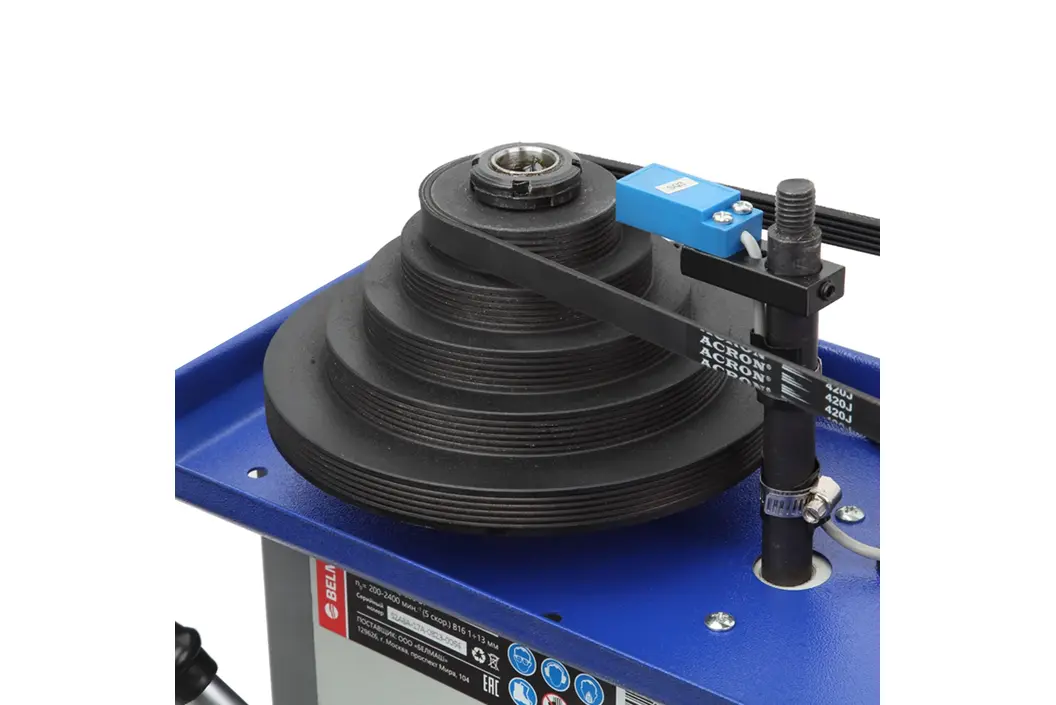

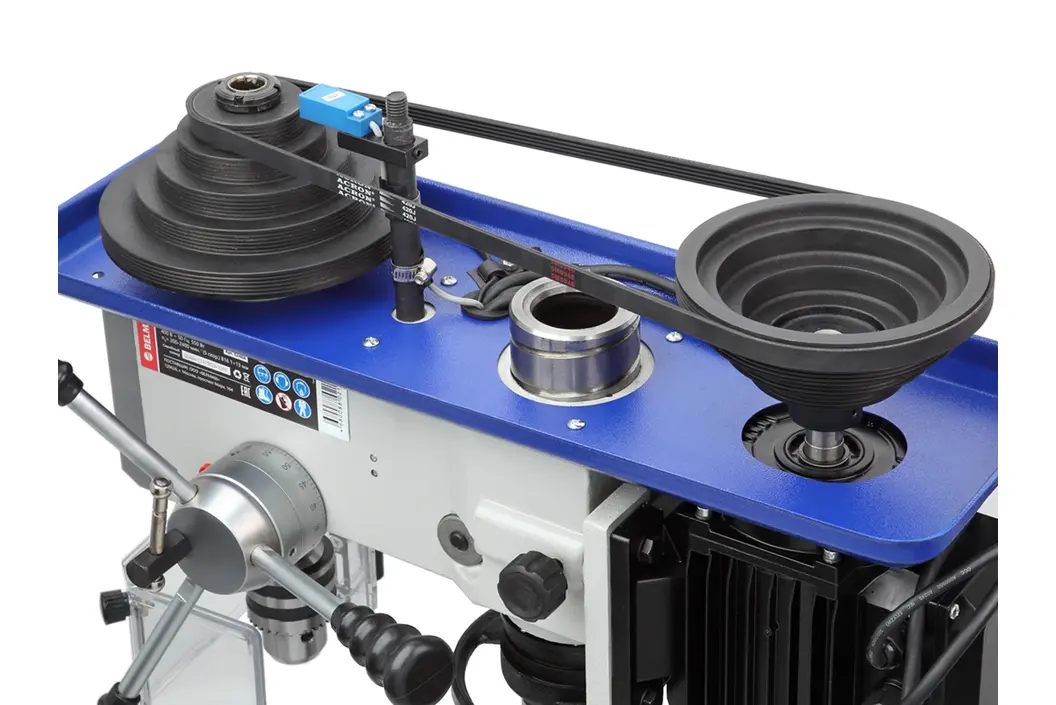

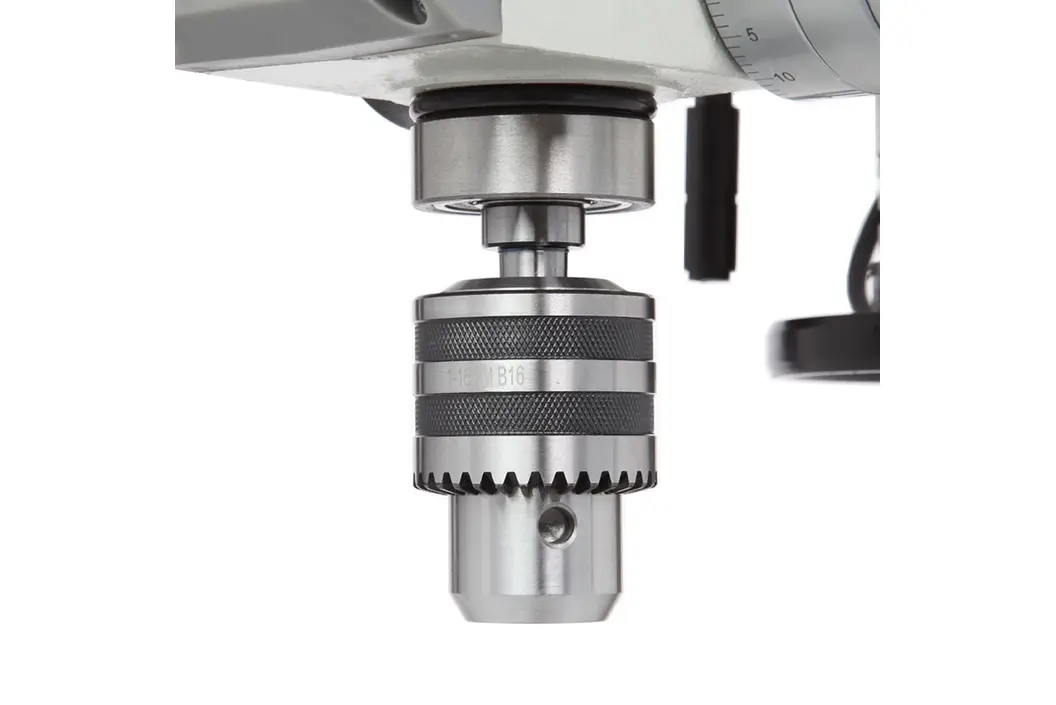

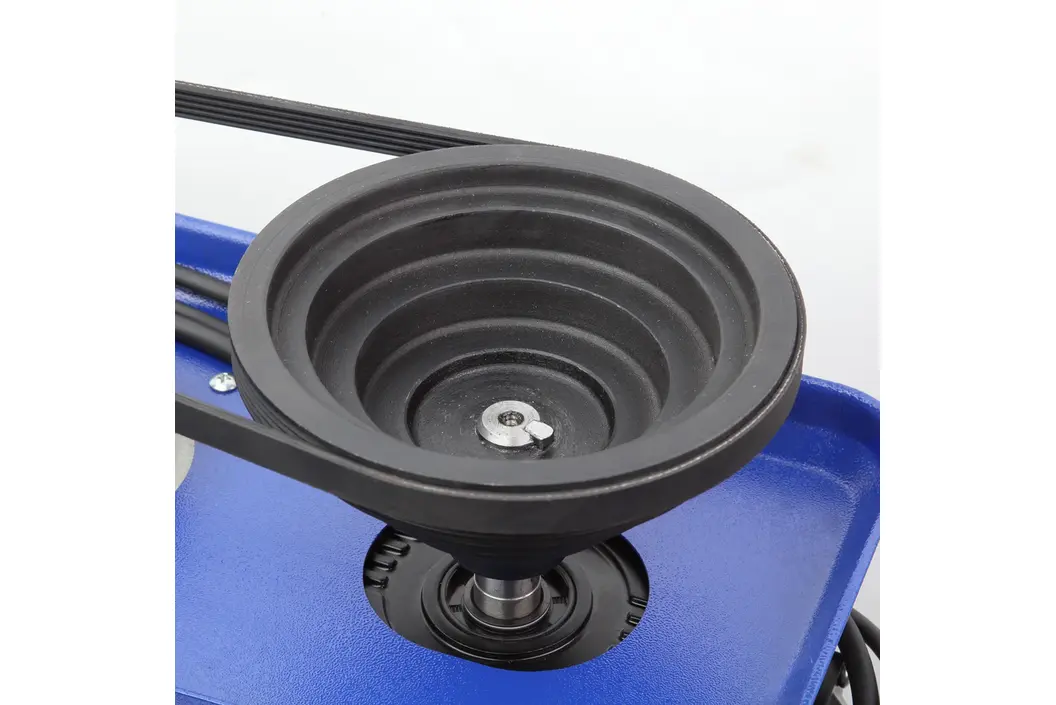

Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

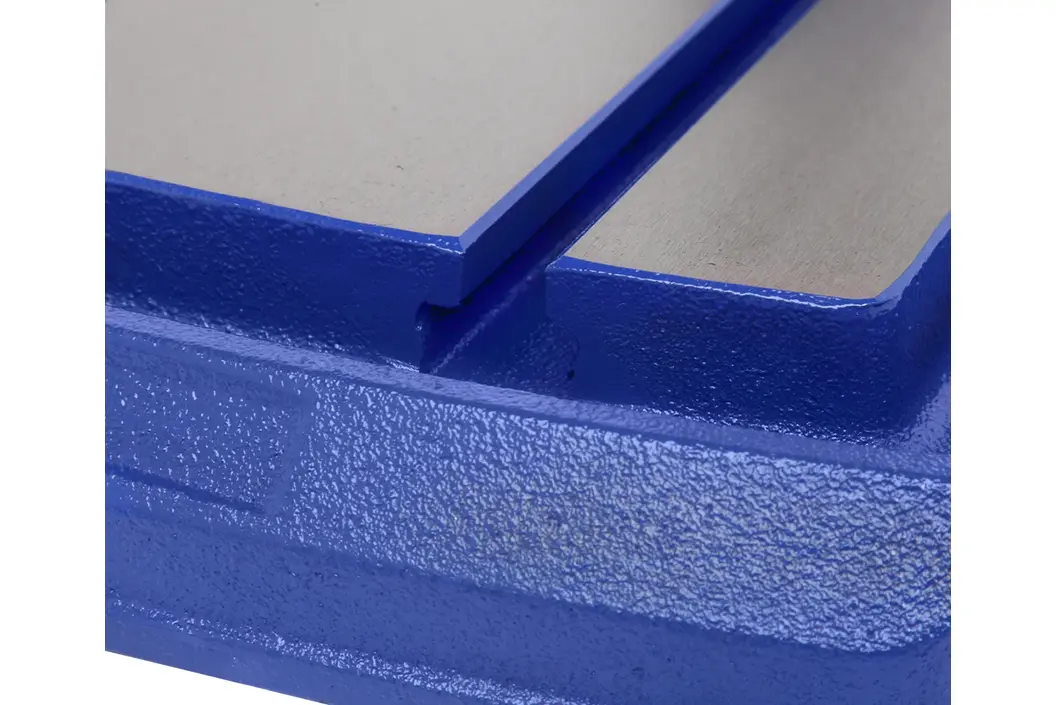

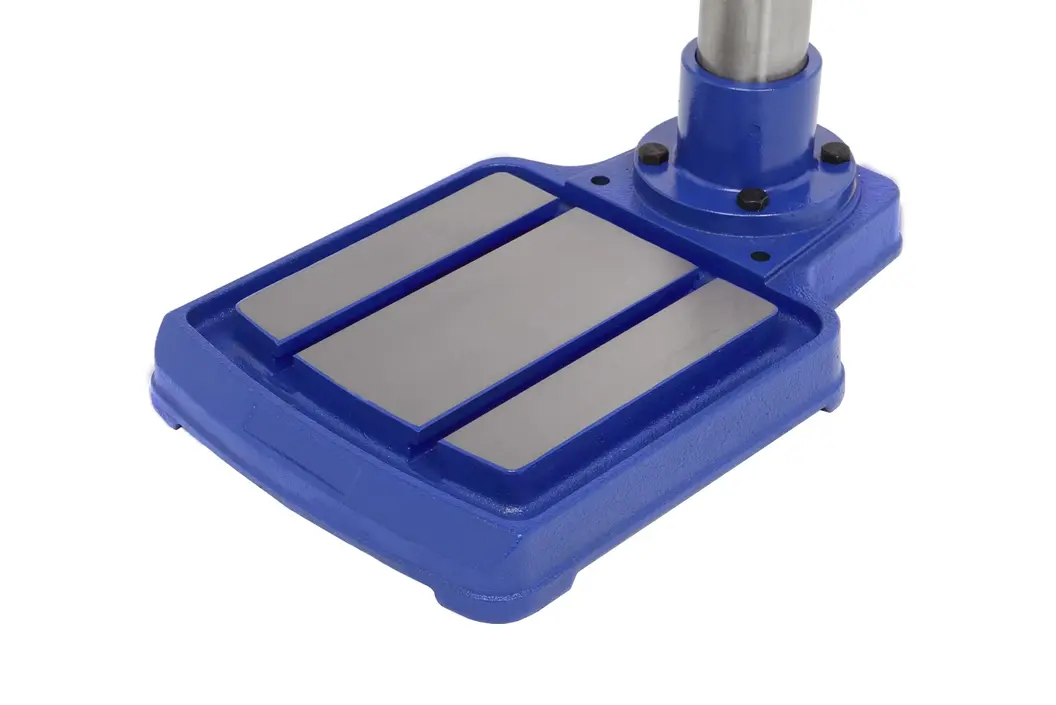

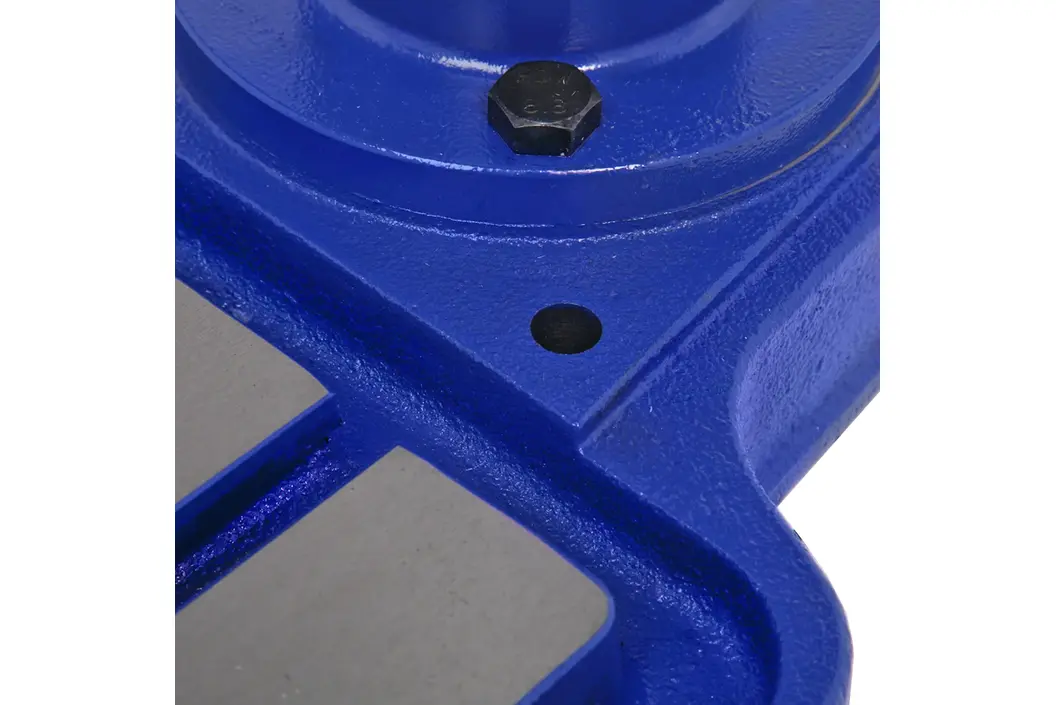

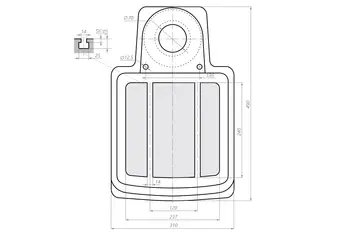

Основание станка чугунное. Оно в данной модели является и рабочим столом, габаритные размеры - 310×490 мм, рабочая поверхность - 237×240 мм. На нем предусмотрены два Т-образных паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят).

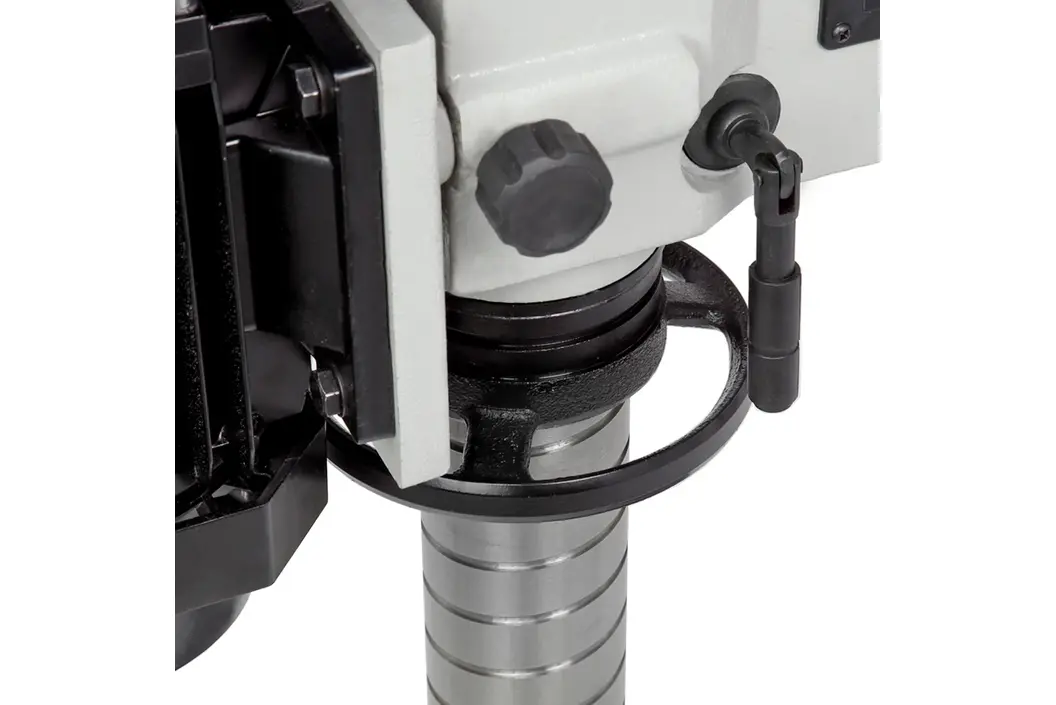

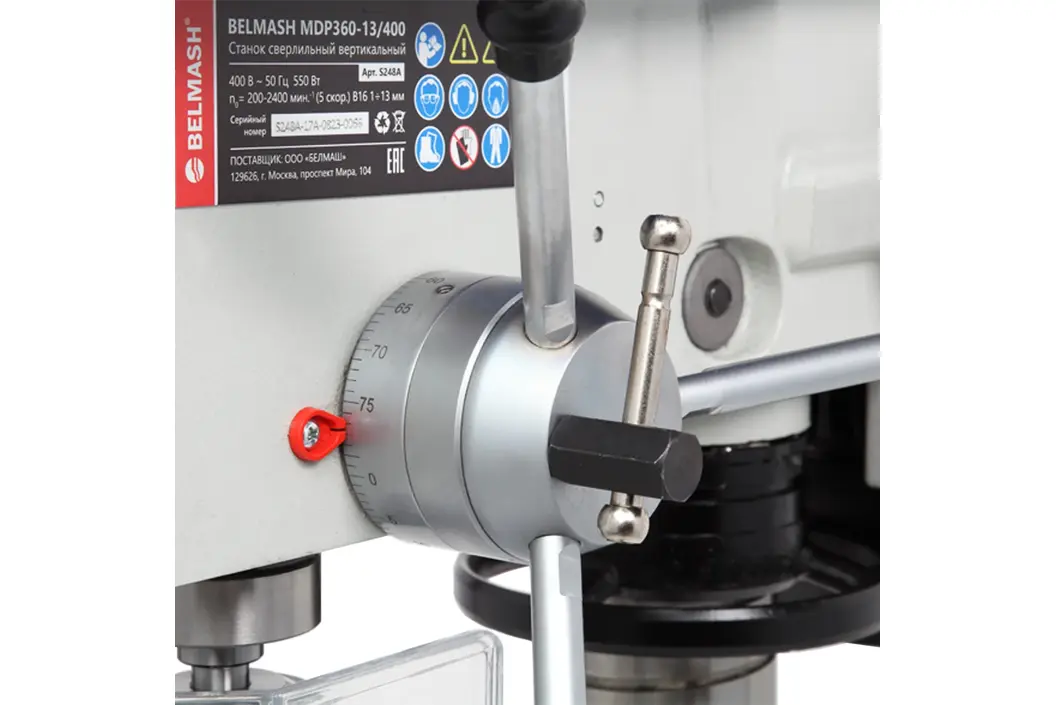

Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5,5 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 82 мм.

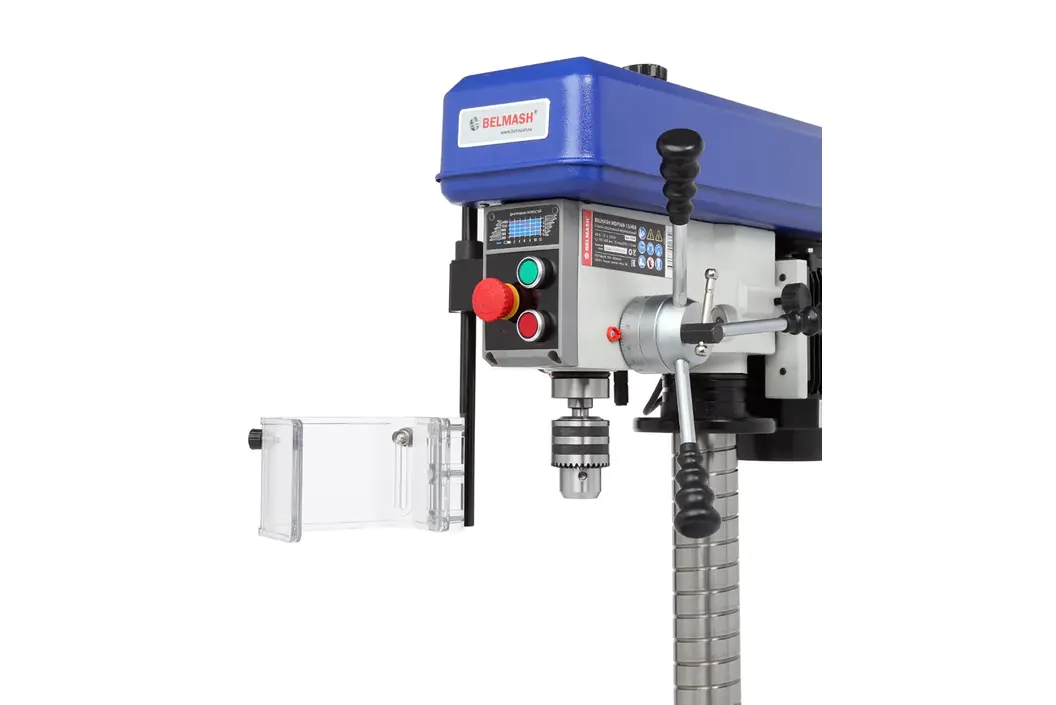

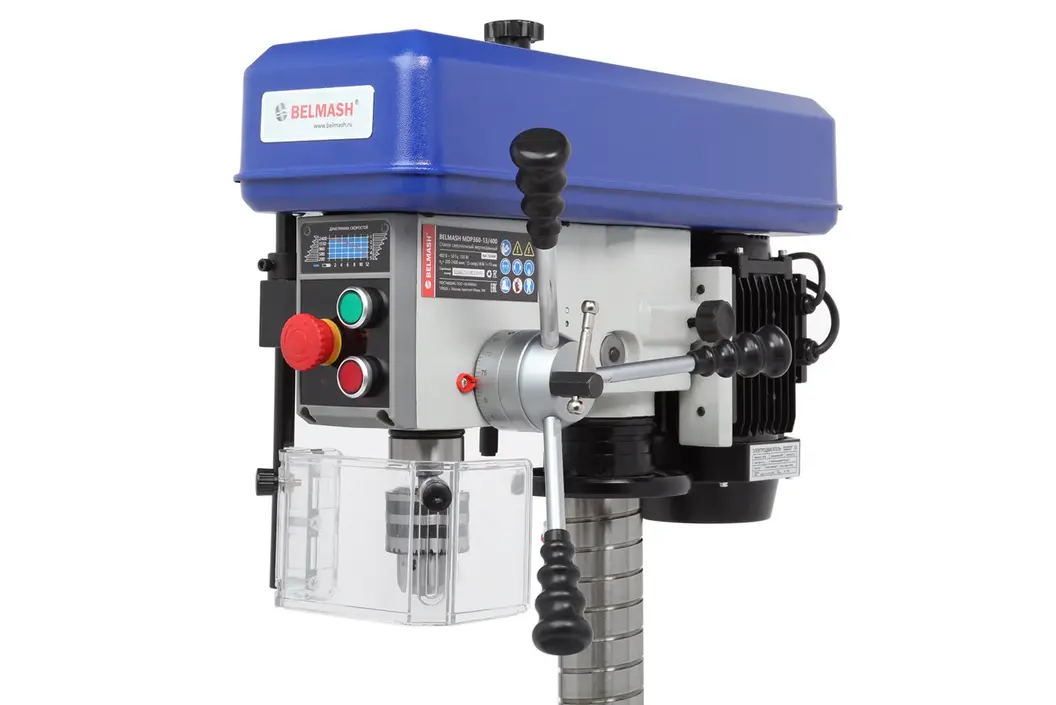

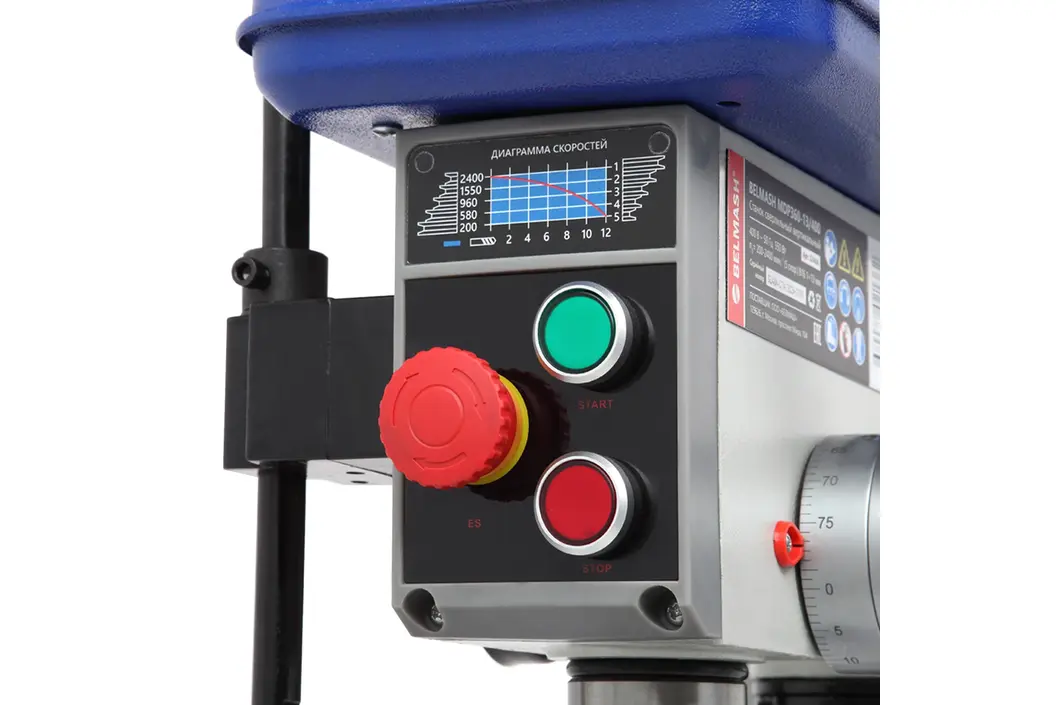

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки.

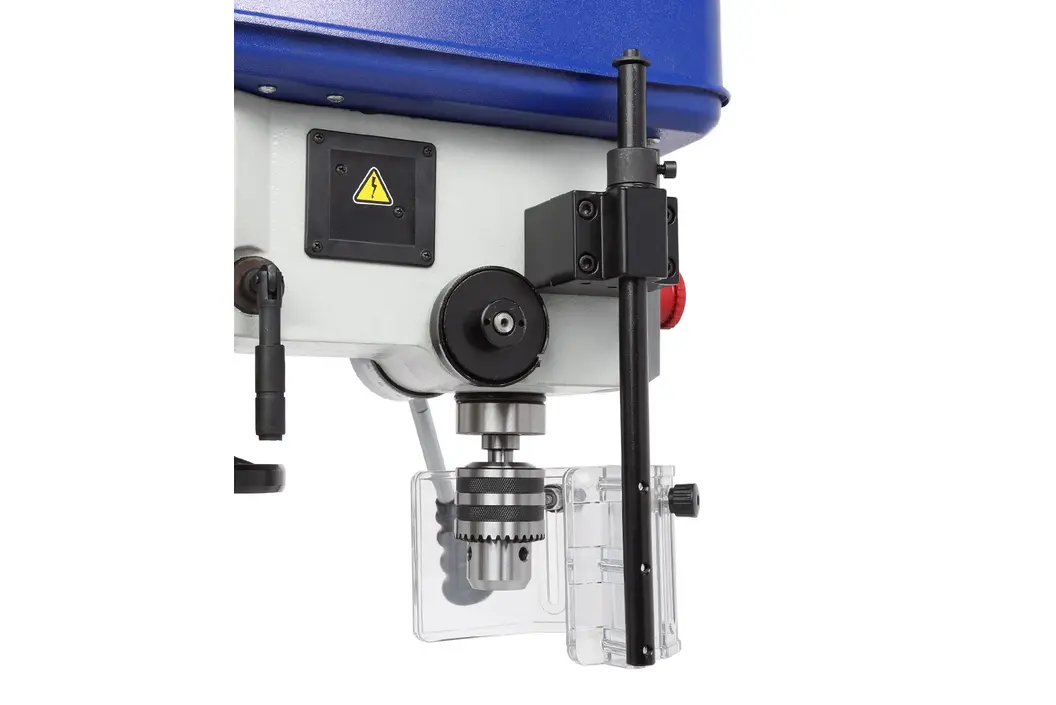

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.

Станок соответствует требованиям технических регламентов

ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Сверлильная головка в сборе 1

Основание с колонной и фланцем в сборе 1

Патрон сверлильный ключевой 1

Ключ патрона 1

Экран защитный с направляющей в сборе 1

Рукоятка подачи 3

Ручка фиксации положения сверлильной головки 1

Комплект ключей 1

Руководство по эксплуатации 1

Упаковка 1
