JET JDP-22F Вертикально-сверлильный станок
| Конус шпинделя | MK-3 |
| Мощность | 0.75 кВт |
| Масса | 164 кг |
| Напряжение | 400 В |
| Частота вращения шпинделя | 150-2850 об/мин |
| Число скоростей | 12 |
| Диаметр сверления | 25 мм |
| Размер стола | 470x415 мм |
| Регулировка частоты вращения шпинделя | Ременной |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Напряжение, В 400 Максимальный диаметр сверления сталь, мм 25 Максимальный диаметр сверления чугун, мм 28 Частота вращения шпинделя, об/мин 150 - 2850 Количество скоростей шпинделя, шт 12 Тип привода Ременной Конус шпинделя MK-3 Расстояние шпиндель-стол, мм 690 Расстояние шпиндель-основание, мм 1220 Вылет шпинделя, мм 280 Ход пиноли шпинделя, мм 120 Диаметр пиноли, мм 40 Диаметр стойки, мм 92 Размер стола, мм 470x415 Наклон стола вправо 45 Наклон стола влево 45 Размер Т-образного паза стола, мм 14 Количество Т-образных пазов стола, шт 3 Размер основания, мм 465 x 330 Размер Т-образного паза основания, мм 18 Количество Т-образных пазов основания, шт 2 Мощность двигателя, кВт 0,75 Потребляемая мощность, кВт (S6 40%) 1 Тип двигателя Асинхронный Устройтво подачи СОЖ нет Автоподача нет Автореверс нет Длина, мм 855 Ширина, мм 575 Высота, мм 1695 Масса, кг 164 Длина в упаковке, см 90 Ширина в упаковке, см 50 Высота в упаковке, см 182 Масса в упаковке, кг 168 -

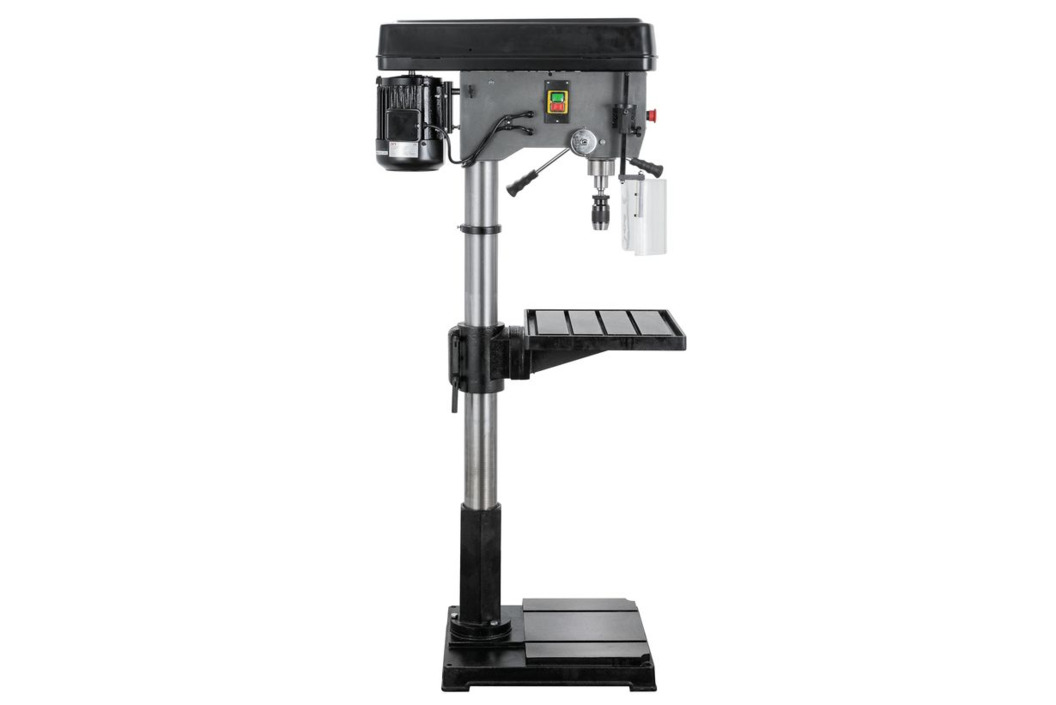

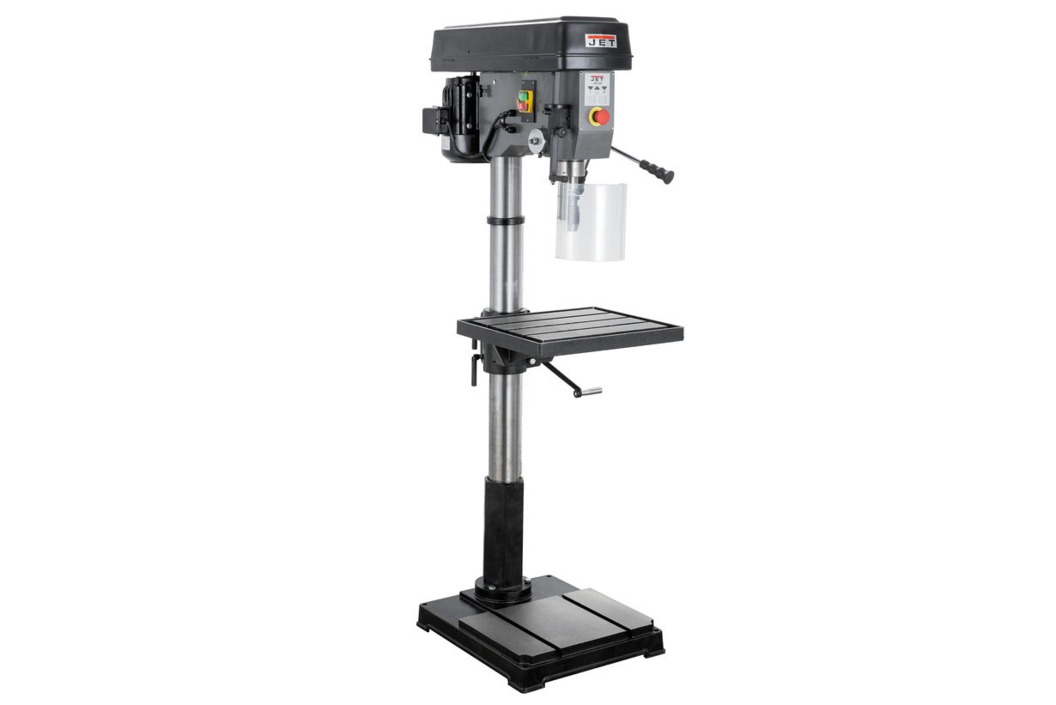

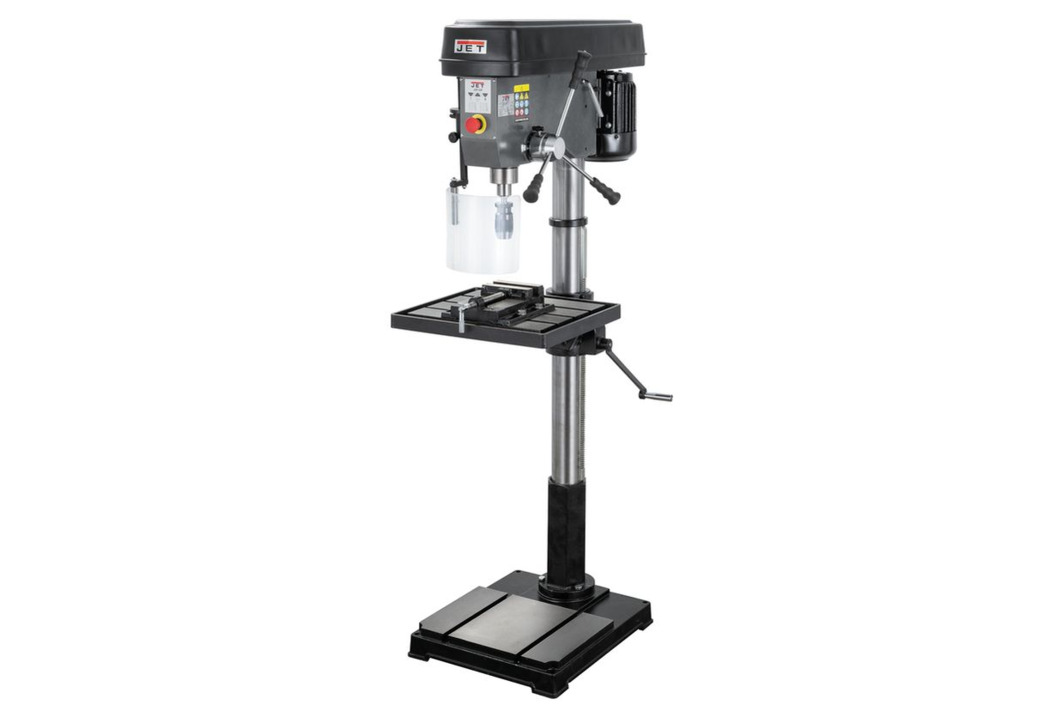

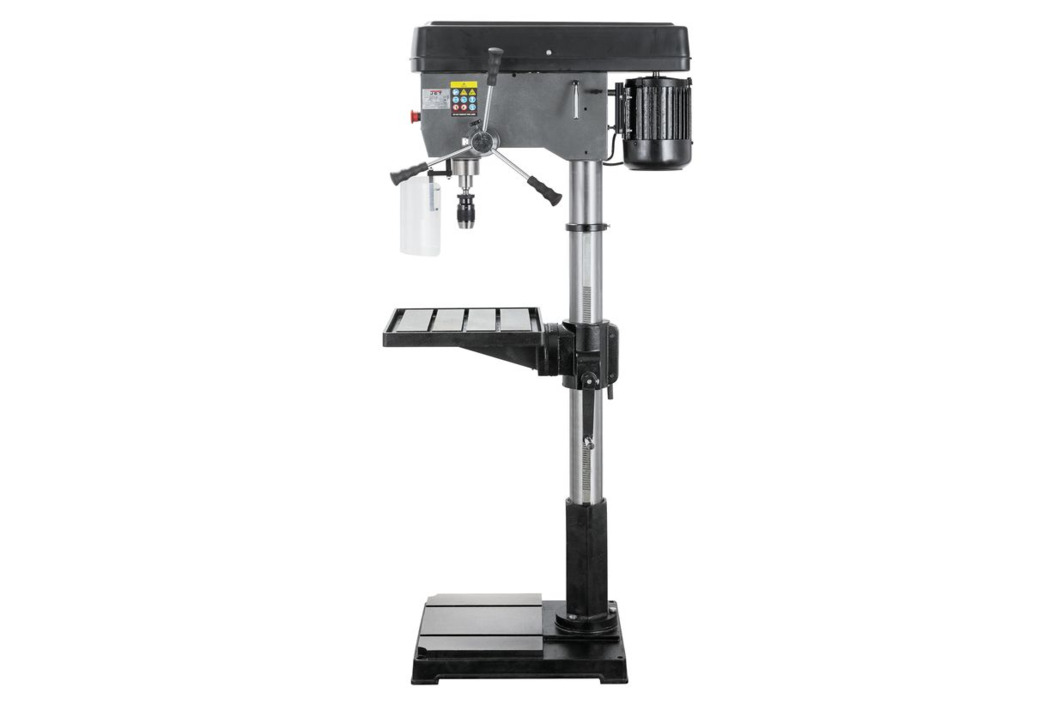

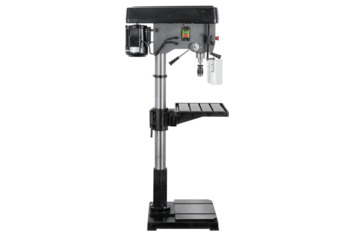

JET JDP-22F напольный сверлильный станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

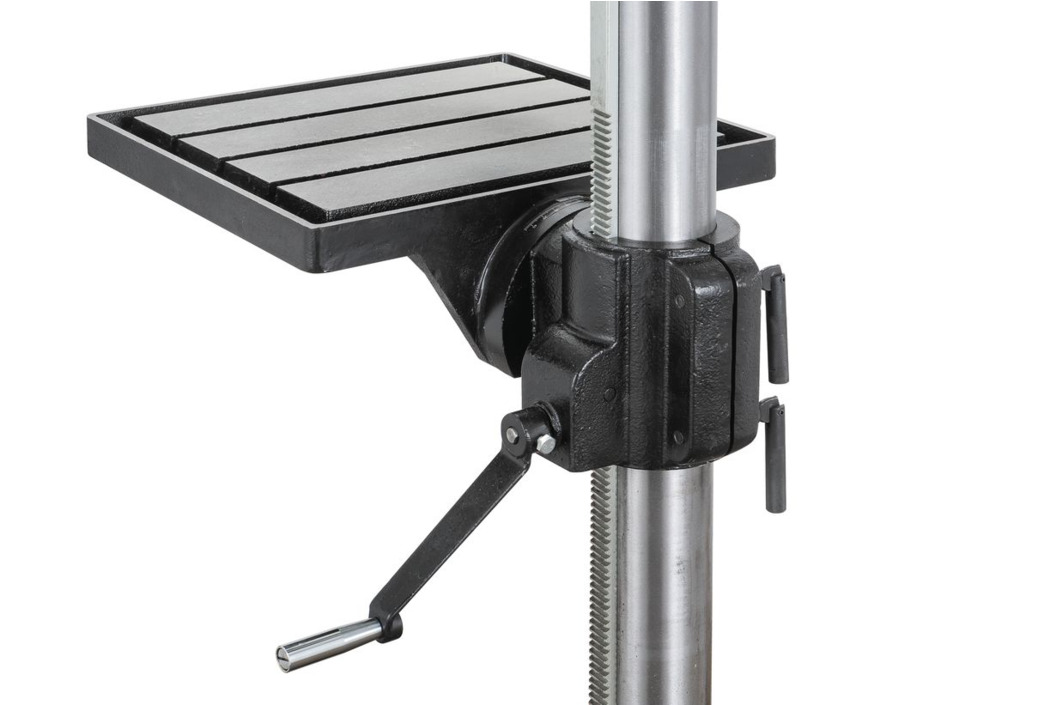

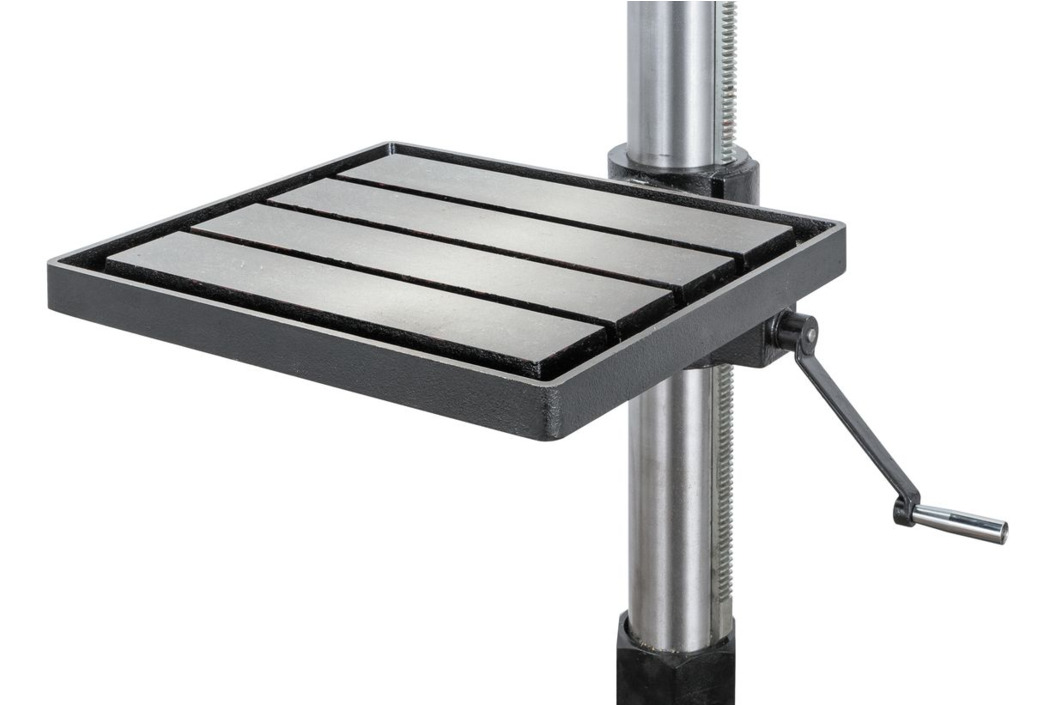

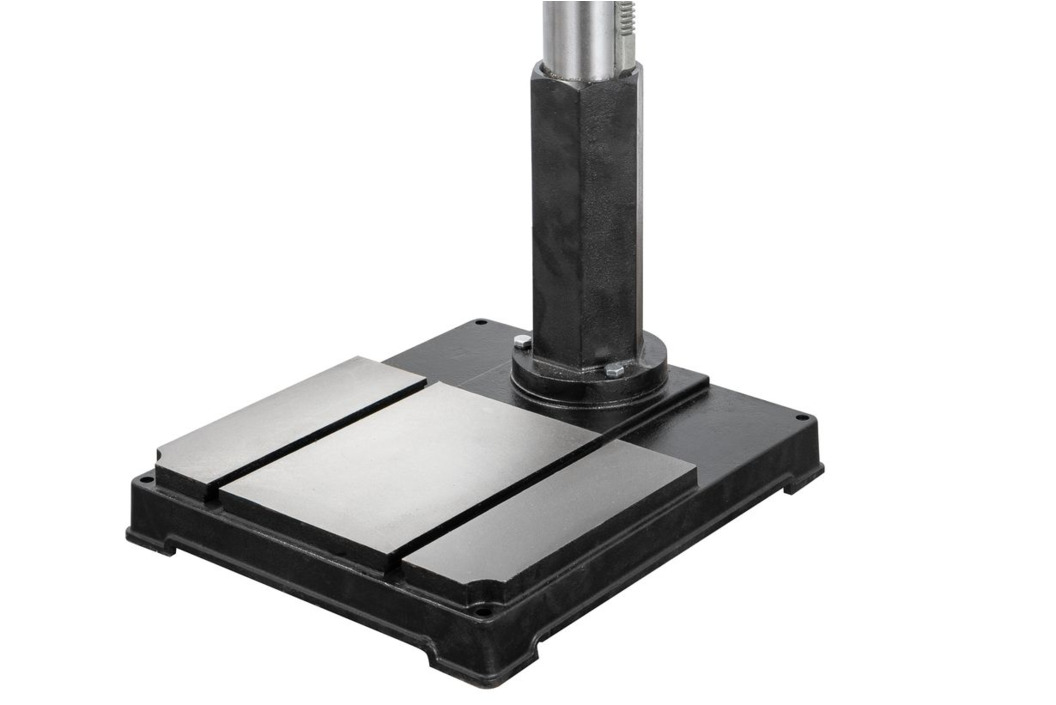

Станок имеет тяжелое и устойчивое чугунное основание размером 465 x 330мм, в котором предусмотрены 2-Т образных паза с шириной 18мм, для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна диаметром 92мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 470х415мм с 2-мя Т-образными пазами шириной 14мм. Максимальное расстояние между шпинделем и основанием составляет 1220мм, а расстояние между шпинделем и рабочим столом – 690мм.

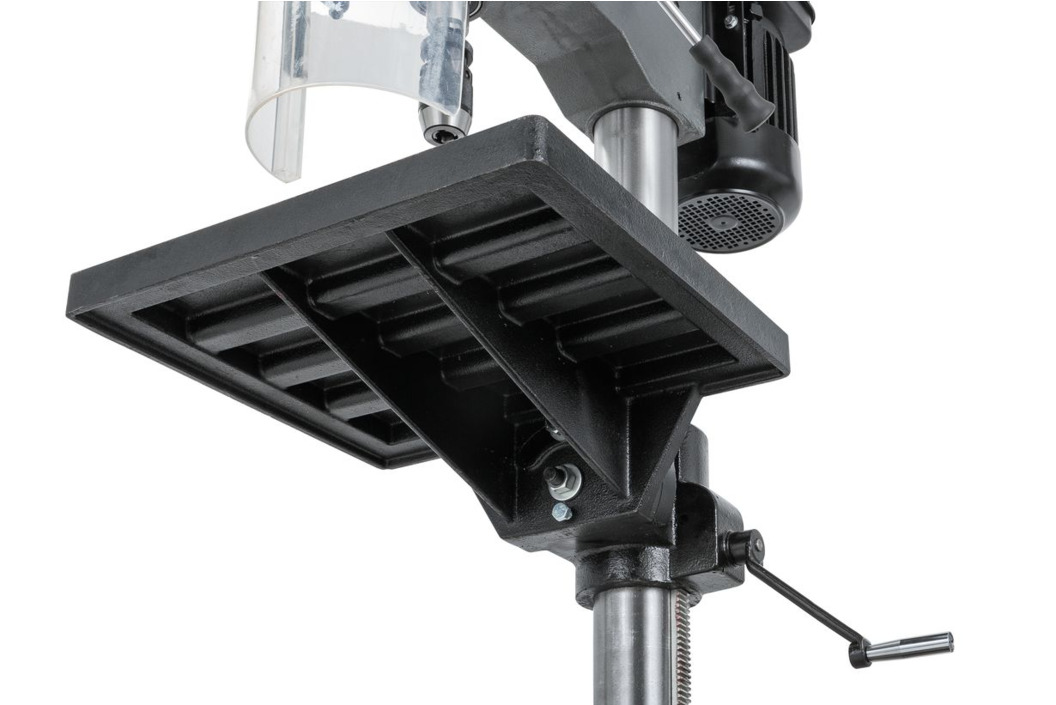

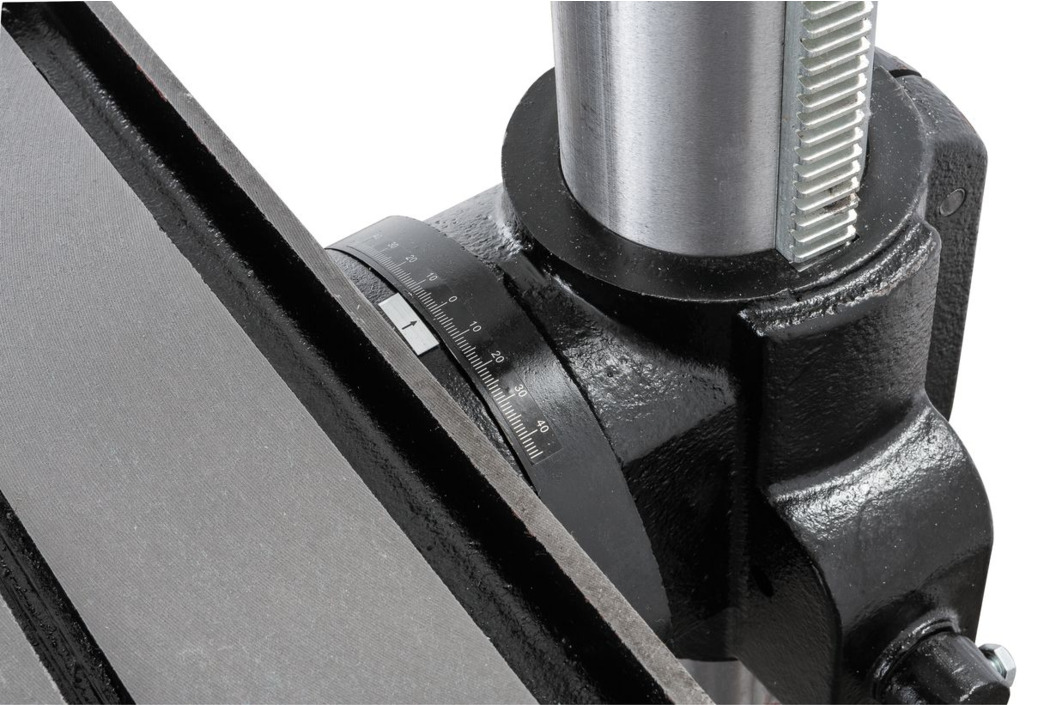

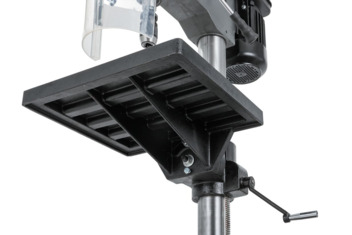

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.

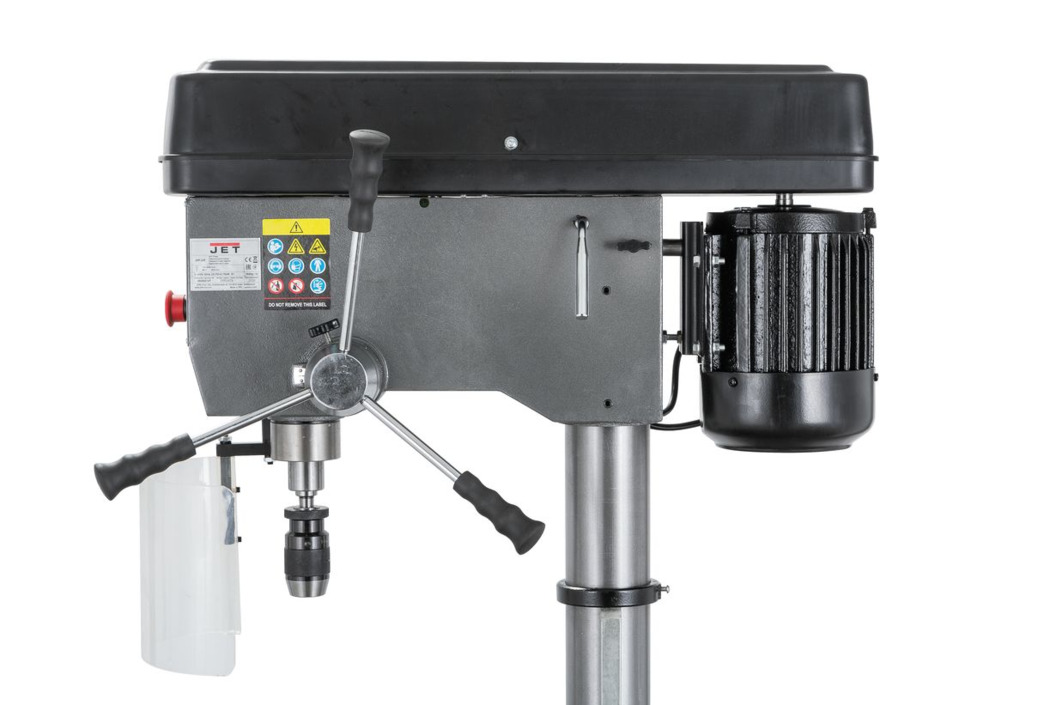

Сверлильная головка позволяет сверлить максимальные диаметры отверстия в стали до 25мм, и в чугуне до 28мм. Конус шпинделя МК-3.

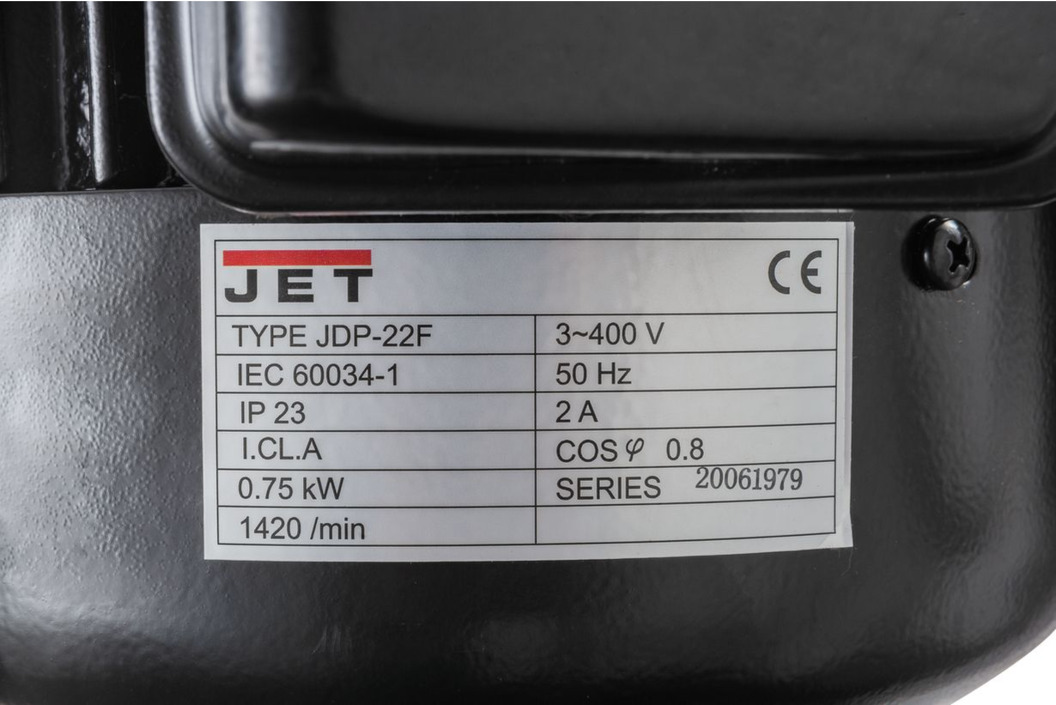

Мощность приводного двигателя составляет 750Вт.

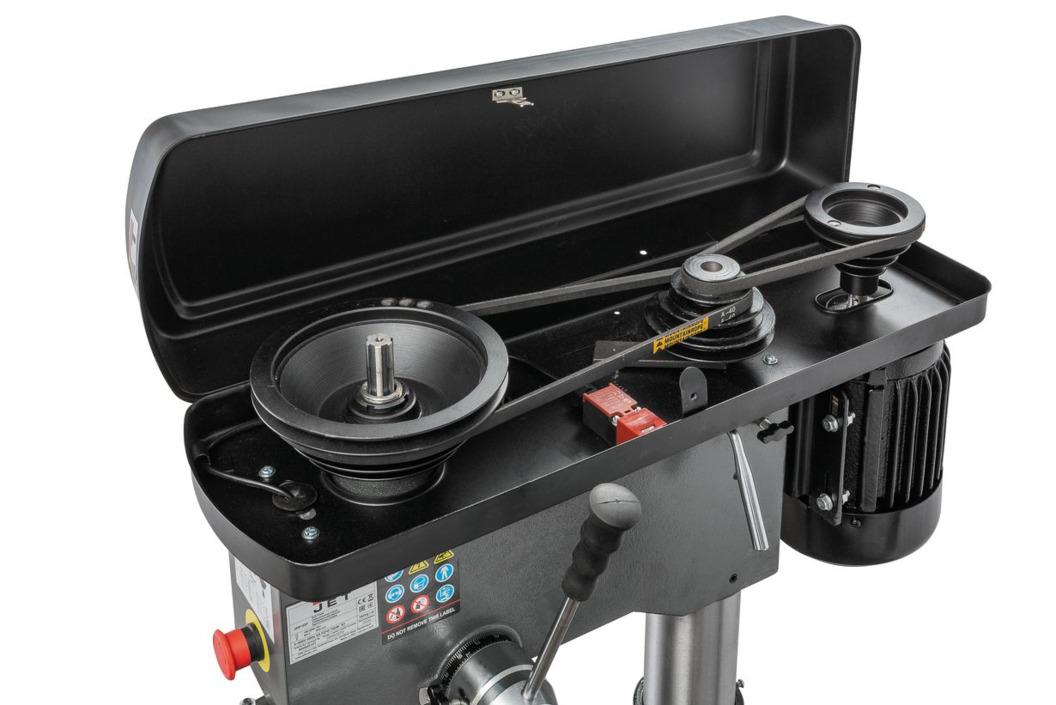

Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 150 до 2850 об/мин и имеет 12 скоростей.

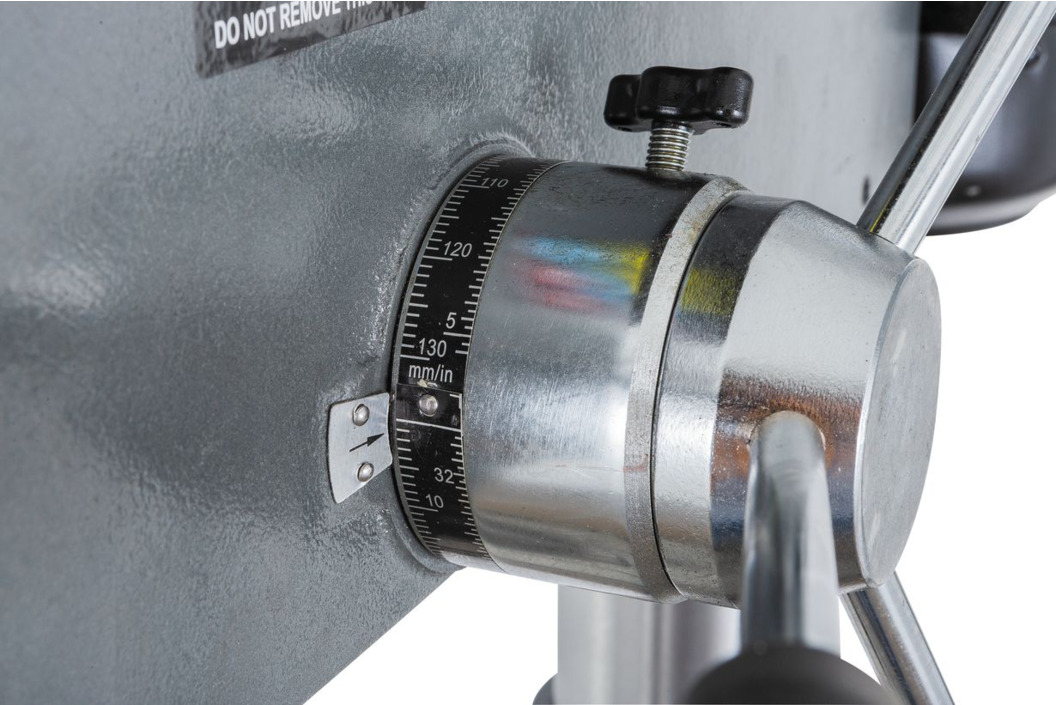

Ход пиноли шпинделя составляет 120 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

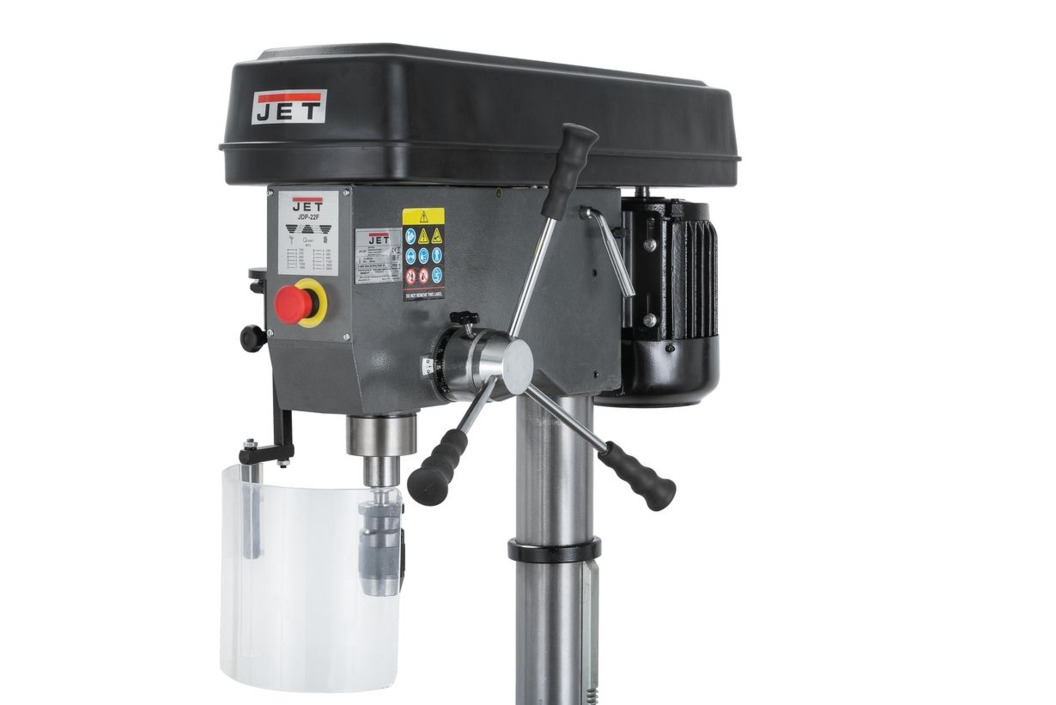

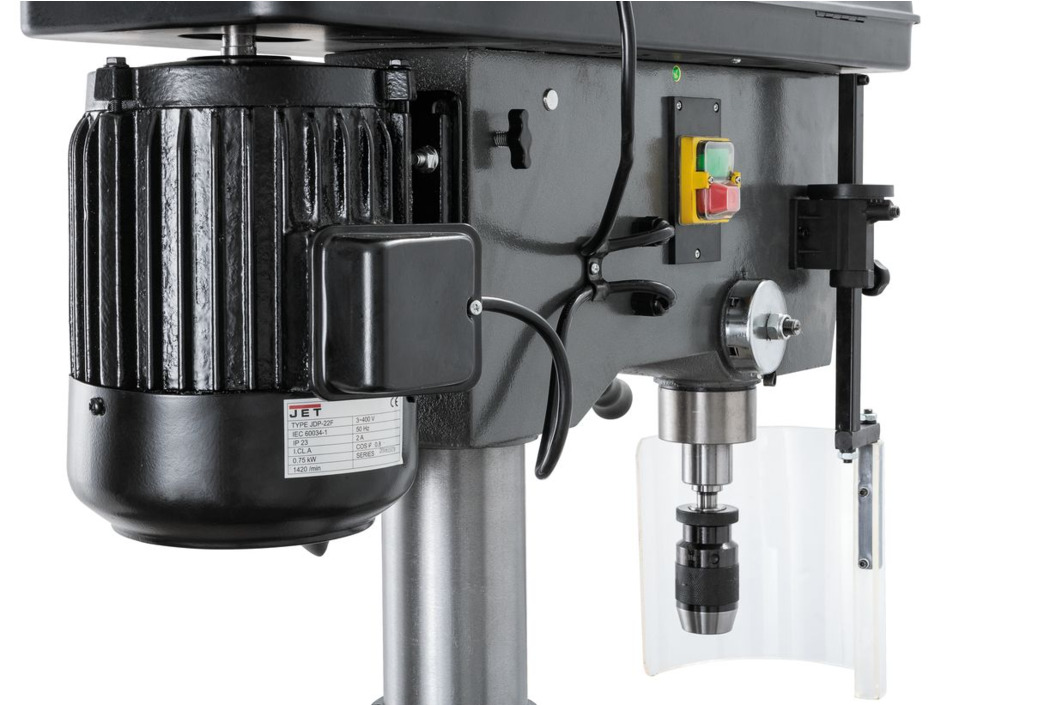

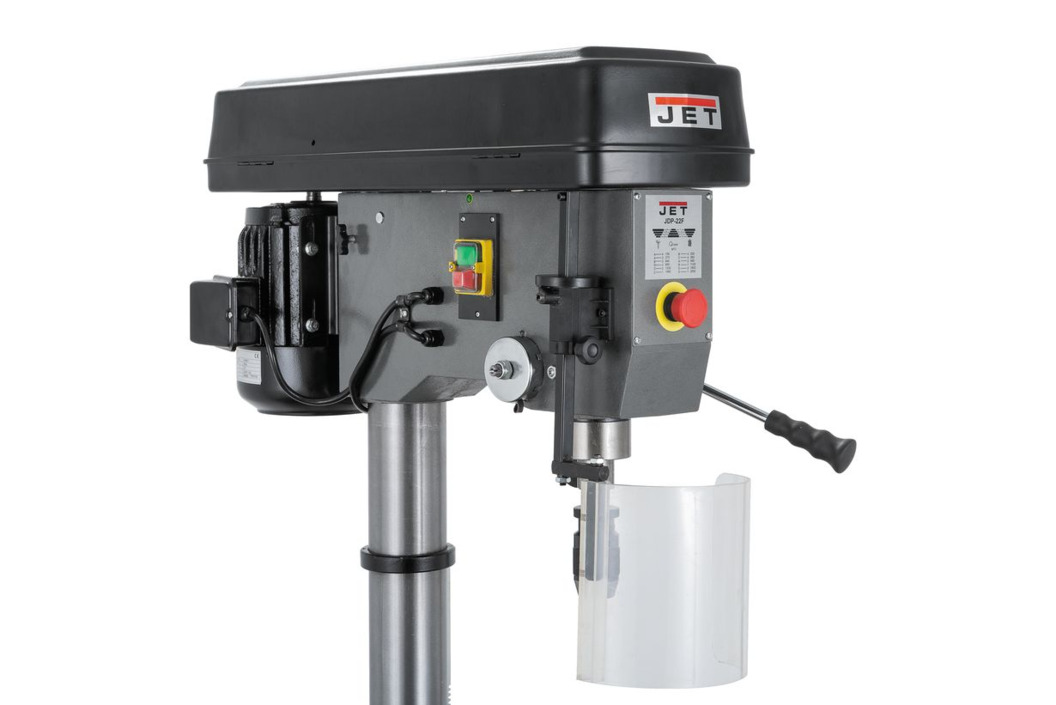

Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа.
Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16 мм/В16, оправку сверлильного патрона МК-3/В16, сверлильные тиски 150мм и инструкцию по эксплуатации.
-
Комплектация
- Быстрозажимной сверлильный патрон 1-16 мм/В16
- Оправка сверлильного патрона МК-3/В16
- Клин-выколотка
- Защитный экран сверлильного патрона
- Тиски сверлильные 150мм
- Инструкция по эксплуатации
-
