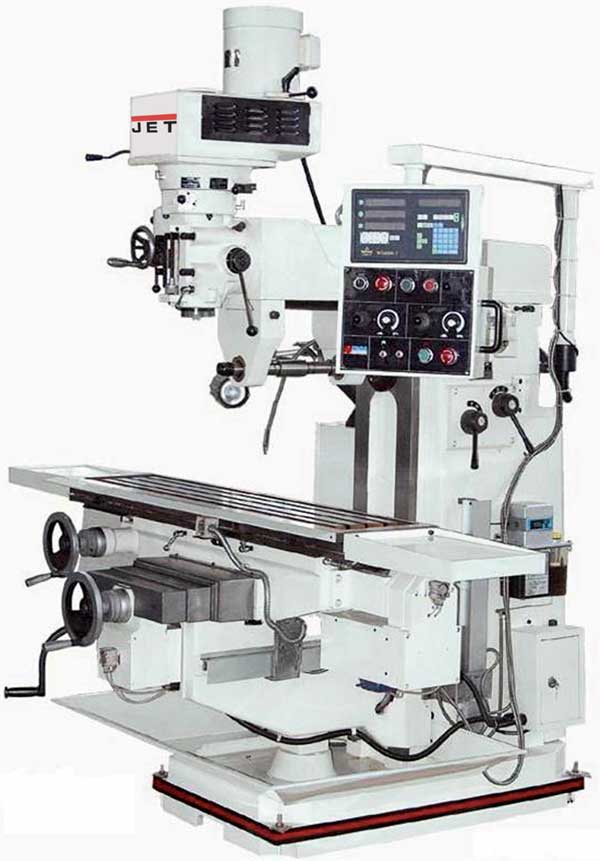

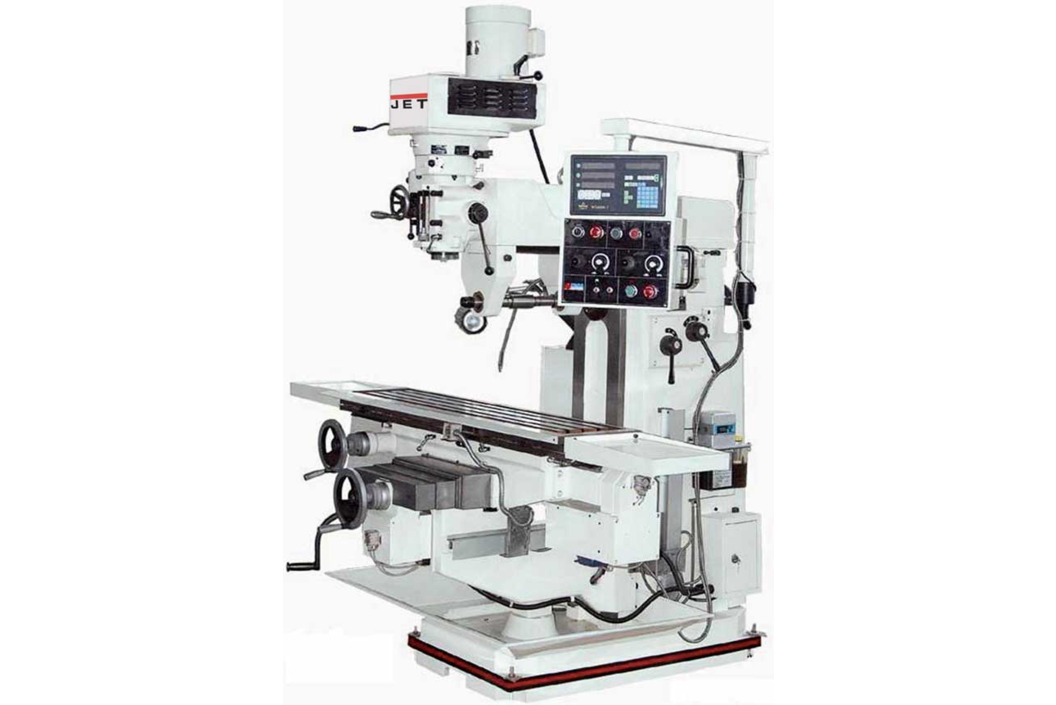

Универсальный фрезерный станок JET JTM-1360 TS DRO
- Описание и характеристики
- Часто покупают с этим товаром
- Отзывы (0)
- Задать вопрос
-
Описание
Описание универсального фрезерного станка JTM-1360 TS DRO:
- Вертикальный и горизонтальный шпиндели
- УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
- Поворот головки влево/вправо
- Полностью механизированный фрезерный стол с шарико-винтовыми передачами
- Пневматический останов стола (необходимо подключение воздуха 6 атм.)
- Комплектуется компрессором производительностью 240 л/мин, давление 8 атм., мощность 1,5 кВт
- Удобный пульт управления на кронштейне
- Централизованная система смазки фрезерного стола
- Встроенная система подвода СОЖ
- Режим работы для нарезания резьбы
Стандартная комплектация:
- Зажимная тяга M16
- Лампа местного освещения
- Устройство цифровой индикации по трём осям
- Централизованная система смазки стола
- Система подвода СОЖ и поддон для сбора стружки
- Оправка вертикальная и горизонтальная, 2 шт.
- Фрезерная оправка и втулка
- Регулировочные опоры и винты, 4 шт.
- Инструмент для обслуживания
- Компрессор UNIPRO
Характеристики
Технические характеристики:
Модель
JTM-1360TS DRO
Артикул
50000153T
Макс. диаметр сверления (сталь/чугун)
20 / 40 мм, автоподача
Макс. диаметр торцевой фрезы
125 мм
Макс. диаметр концевой фрезы
25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 8
70-3600 об/мин
Конус шпинделя
ISO 40 (DIN 2080)
Диаметр пиноли
105 мм
Автоподача пиноли шпинделя
0,04/0,08/0,15 мм/об
Ход пиноли шпинделя
127 мм
Диапазон наклона головки
90°, влево/вправо
Расстояние шпиндель-стол
95-540 мм
Расстояние шпиндель-стойка
150-620 мм
Поперечный ход консоли
470 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ:
Частота вращения шпинделя, 8
72-1145 об/мин
Конус шпинделя
ISO 40 (DIN 2080)
Расстояние шпиндель-стол
0-400 мм
ФРЕЗЕРНЫЙ СТОЛ:
Размер стола по оси Х х Y
1525х340 мм
Ход стола по X х Y х Z
1100х380х370 мм
Т-образный паз / расстояние, 3
16 / 80 мм
Максимальная нагрузка на стол
550 кг
Подача стола по горизонтали, 6
22-384 мм/мин
Ускоренное перемещение стола по Х и Y
1250 / 430 мм/мин
Перемещение консоли
370 мм
Перемещение хобота
470 мм
Выходная мощность
3,75 / 3,75 кВт/S1 100%
Потребляемая мощность
7,0 / 7,0 кВт/S6 40%
Двигатель подачи стола по горизонтали
0,55 кВт
Двигатель ускоренного перемещения стола по вертикали
0,37 кВт
Габаритные размеры (ДхШхВ)
2430х1640х2375 мм
Масса
2250 кг
Принадлежности:
Артикул
Описание
385021
Поворотные машинные тиски 150х40х0-140 мм
464816
Поворотный стол с планшайбой Ø200 мм / МК-3
50000107
Устройство автоподачи по оси Z
50000108
Устройство автоподачи по оси Y
50000109
Пневматическая зажимная тяга M16
50000122 *
Патрон шпинделя ISO40-MK2
50000123 *
Патрон шпинделя ISO40-MK3
50000124
Патрон шпинделя ISO40-B16
50000125 *
Патрон шпинделя ISO40-ER32 + комплект из 11 цанг, (4-20 мм)
50000126
Патрон шпинделя ISO40-d22 фрезерная оправка
50000170 *
Комплект прихватов для 16-мм Т-образного паза
VR1001061
CS-8 Поворотный стол с 3х кулачковым патроном
VR1001024
TS-3 Задняя бабка с центром для CS-8
VR1001010
VU-300 Универсальный наклонный поворотный стол Ø300 мм
VR3303079
16Н Сверлильный патрон 1-16 мм/В16 под ключ
-
