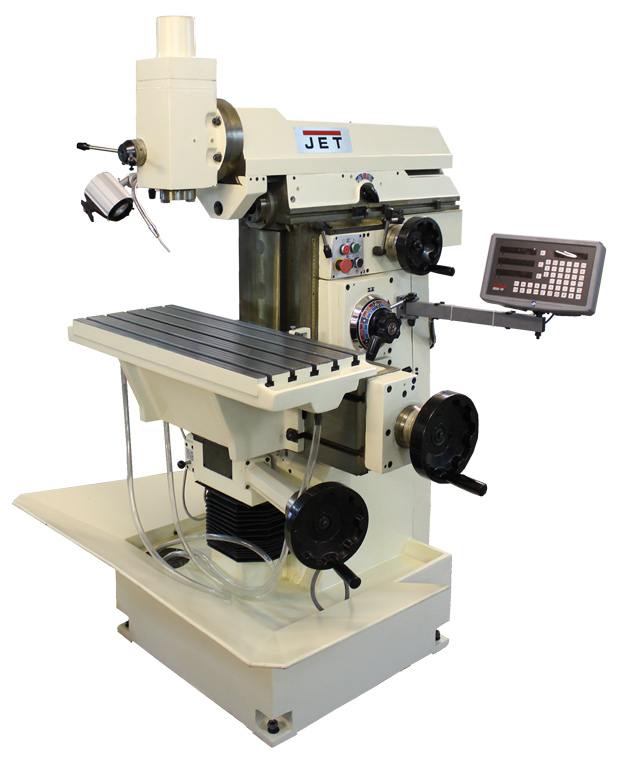

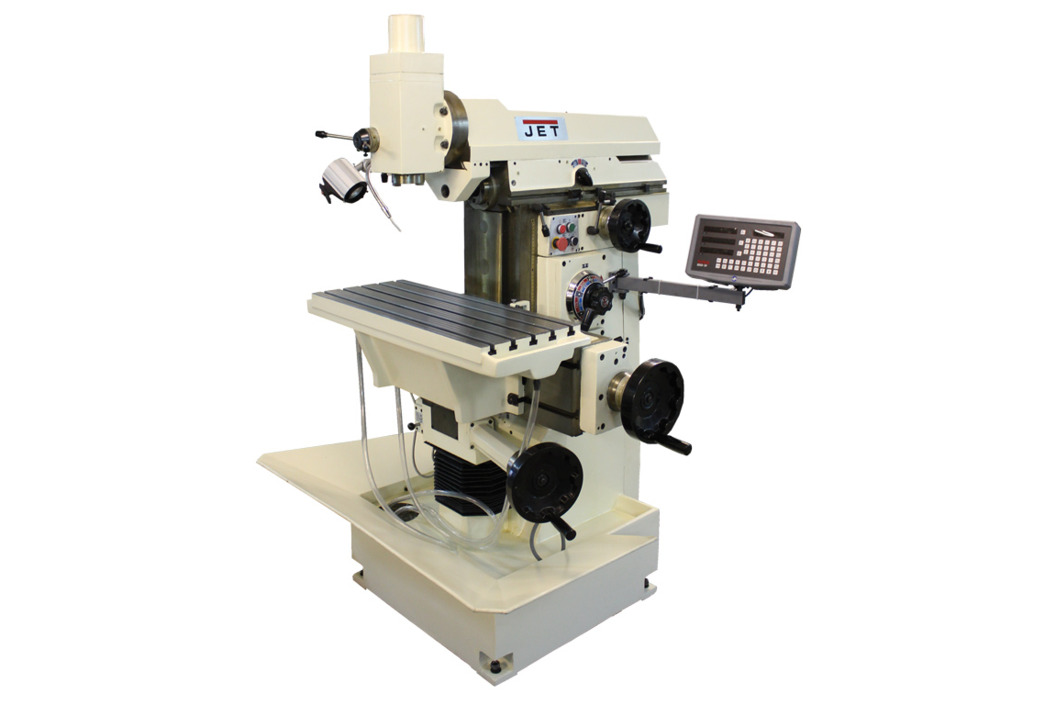

Инструментальный фрезерный станок JET JTM-1230W3 DRO
- Характеристики
- Описание
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Технические характеристики
Модель
JTM-1230W3 DRO
Артикул 380В
ITA1230
Конус шпинделя
ISO-40 (DIN2080)
Частота вращения шпинделя, 12
40 – 1600 об/мин
Ход пиноли шпинделя
80 мм
Диапазон наклона головки
60°, влево/вправо
Расст. ось горизонт. шпинделя - стол
35 – 415 мм
Расст. ось вертик. шпинделя - стол
65 – 445 мм
Максимальный вылет
680 мм
Ручное перемещение консоли
550 мм
Перемещение стола по XxYxZ
-ручное
405 х 200 x 390 мм
-автоматическое
395 х 200 x 380 мм
Размер рабочего стола
750 х 320 мм
Размер вертикального стола
830 х 225 мм
Скорость подачи стола XxYxZ, 12
8 – 310 мм/мин
Ускоренное перемещение стола
1000 мм/мин
Т-образный паз/расстояние, 5 (горизонтальный стол)
14 / 63 мм
Т-образный паз/расстояние, 2 (вертикальный стол)
14 / 126 мм
Максимальная нагрузка на стол
300 кг
Мощность главного двигателя
2,2 кВт / S1 100%
Мощность двигателя подачи
0,125 кВт
Габаритные размеры (ДxШxВ)
1170 х 1210 х 1770 мм
Масса
1100 кг
Принадлежности
Артикул
Описание
385021
Поворотные машинные тиски 150х40х0-140 мм
464816
Поворотный стол с круглой планшайбой Ø200 мм / МК-3
50000122
Патрон шпинделя ISO40-MK2 для сверл
50000123
Патрон шпинделя ISO40-MK3 для сверл
50000124
Патрон шпинделя ISO40-B16
50000125
Патрон шпинделя ISO40-ER32 + комплект из 11 цанг (4-20 мм)
50000126
Патрон шпинделя ISO30-d22 фрезерная оправка
50000165
Комплект прихватов для 14-мм Т-образного паза
59500027
Цанговый патрон ISO40 с набором из 12 цанг ER32 3-20 мм
59500042
Прецизионный быстрозажимной патрон 1-16 мм/В16
VR1001024
TS-3 Задняя бабка с центром для CS-8
VR1001061
CS-8 Поворотный стол с патроном
VR3303079
16H Сверлильный патрон 1-16 мм/В16 под ключ
-
Описание инструментального фрезерного станка JTM-1230W3 DRO- Высокая жесткость конструкции станка
-
Компактные размеры станка и удобное расположение органов управления с одной стороны
-
Вертикальное и горизонтальное фрезерование
-
Автоматическая подача и ускоренное перемещение стола по трем координатам
-
Наклон фрезерной головки влево/вправо
-
Широкий рабочий стол 320 мм
-
Централизованная система смазки
-
Встроенная система подвода СОЖ
-
УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм
Стандартное исполнение
- Оправки для фрезерования диаметром 16, 22, 27, 32 мм
- Цанговый патрон с набором из 8 цанг 2-12 мм
- Переходные втулки ISO40/MK-1, ISO40/MK-2, ISO40/MK-3; для свёрл
- Оправка для горизонтального фрезерования
- Опора для горизонтального фрезерования
- Система подвода СОЖ
- Лампа местного освещения
- Поддон для сбора стружки
- Устройство Цифровой Индикации по 3-м координатам
-
-
