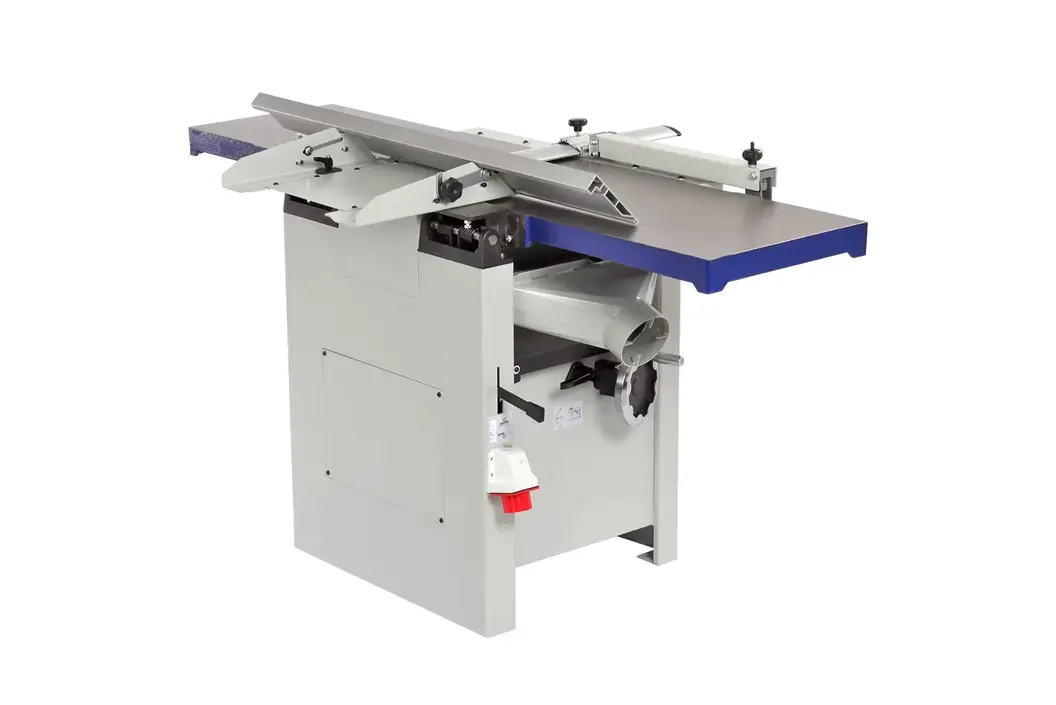

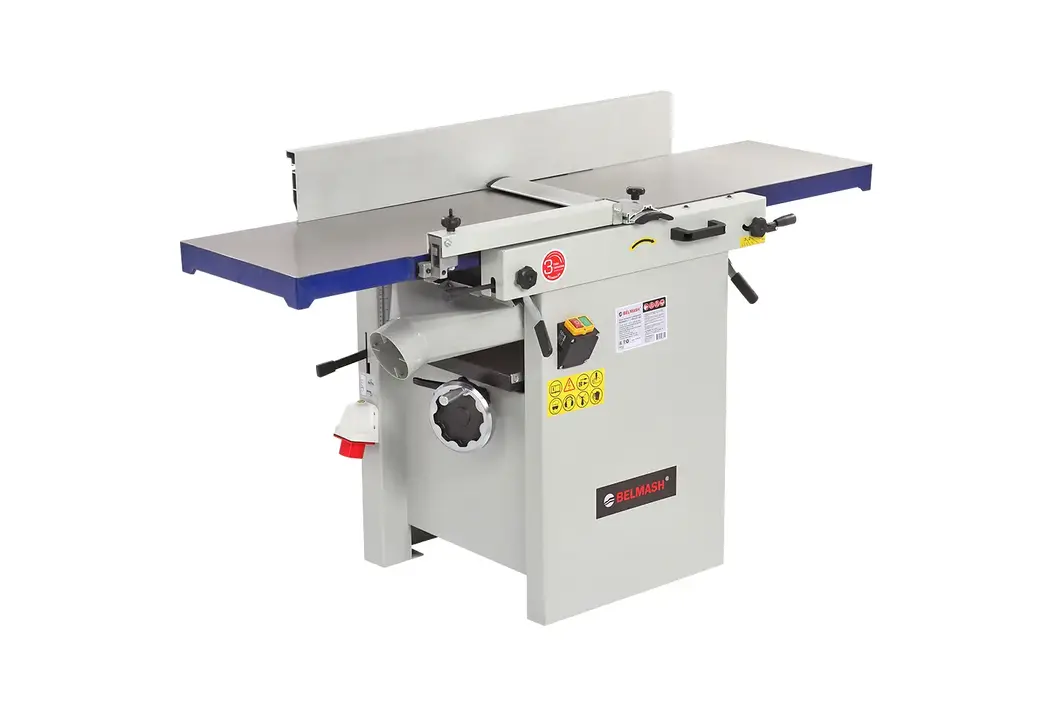

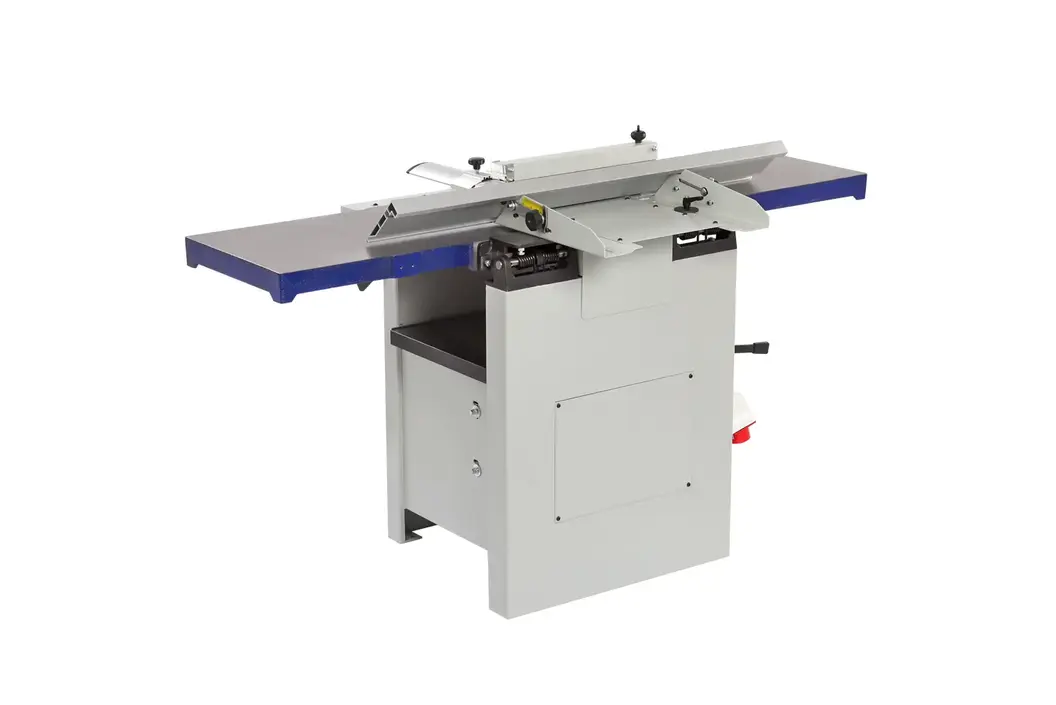

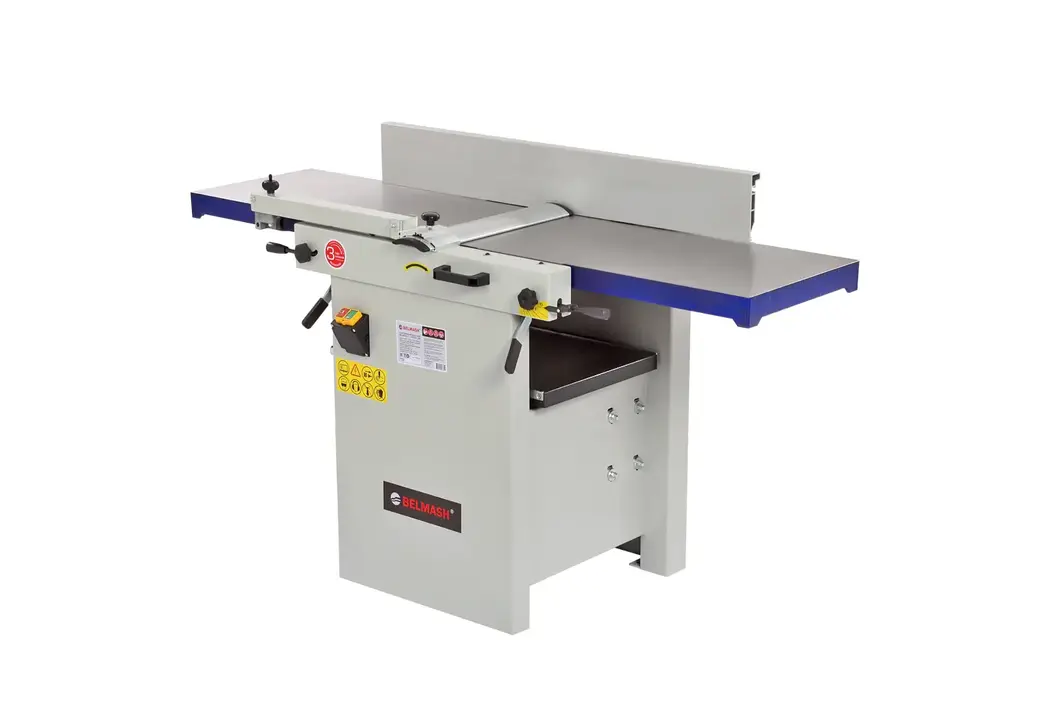

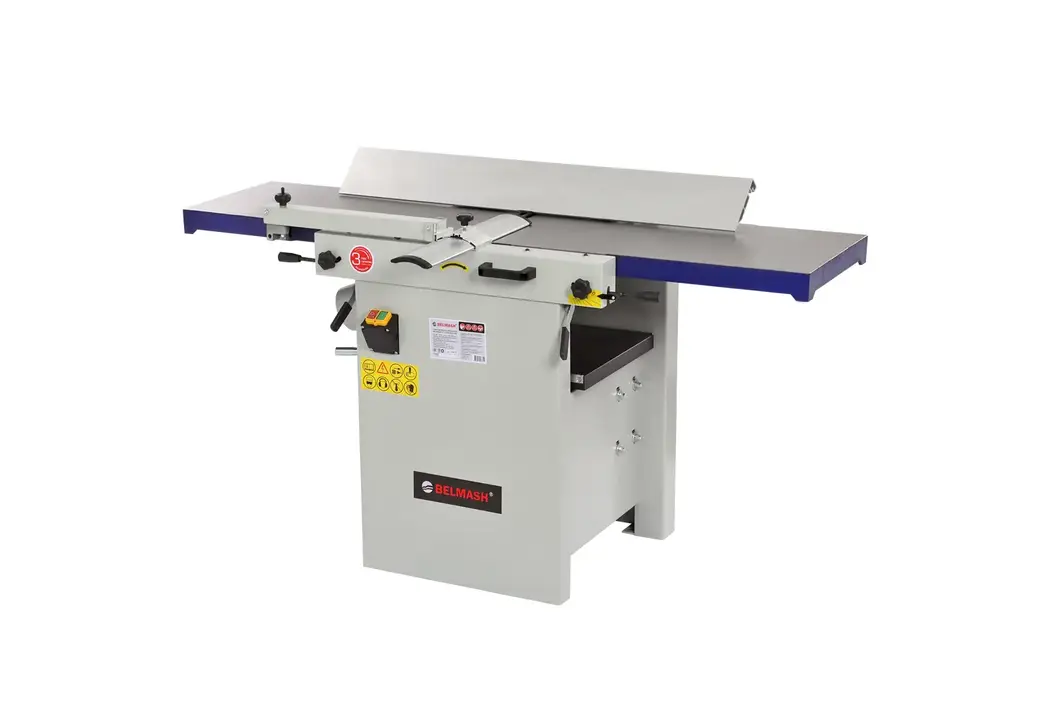

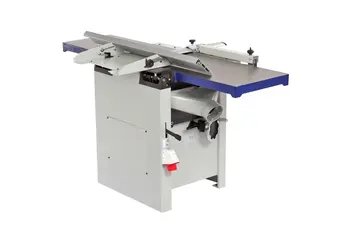

Фуговально-рейсмусовый станок BELMASH JT-2 410/225S-380 (4 кВт, 400 В)
Тип строгального вала с валом helical. Мощность (на валу) 4000Вт (3000 Вт)
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Характеристика Значение Мощность 4000 Вт Мощность на валу 3000 Вт Тип строгального вала С helical валом Напряжение питающей сети 400 В Частота тока 50 Гц Тип электродвигателя Асинхронный Частота вращения ножевого вала 5500 об/мин Максимальная ширина строгания 410 мм Размер строгальных столов (Д × Ш) 1645 × 410 мм Диапазон углов строгания с параллельным упором 0 - 45° Количество ножей на валу 72 шт. Размер ножей (Д × Ш × В) 15 × 15 × 2,5 мм Максимальная ширина рейсмусуемой заготовки 407 мм Максимальная высота рейсмусуемой заготовки 225 мм Максимальная глубина строгания 3 мм Диаметр режущего вала 70 мм Материал рабочих столов Чугун Длина подающего стола 802 мм Длина приемного стола 802 мм Размер параллельного упора (Д × В) 1100 × 150 мм Материал параллельного упора Алюминиевый профиль Минимальная длина обрабатываемой заготовки 200 мм Тип подачи (рейсмусование) Автоматическая Размер рейсмусового стола (Д × Ш) 600 × 407 мм Скорость автоподачи 1 7 м/мин Диаметр патрубка пыле/стружкоудаления 120 мм Габаритные размеры (Д × Ш × В) 1650 × 1333 × 1420 мм Размер упаковки (Д × Ш × В) 1670 × 690 × 990 мм Масса нетто 260 кг Масса брутто 300 кг Комплект (кратность) продажи 1 шт. Гарантийный срок 12 месяцев Расширенная гарантия (при регистрации) +24 месяца к основной Страна происхождения Китай -
Фуговально-рейсмусовый станок BELMASH JT-2 410/225S-380 (4 кВт, 400 В) предназначен для обработки заготовок из древесины. Он предназначен для строгания заготовок по толщине в размер, по пласте и кромке. Применяется в столярных мастерских, в том числе на мебельном производстве.
Выполняет операции:
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- рейсмусованиеОсобенности
- Строгальный вал Helical - минимизация ударных нагрузок, чистый рез любой породы дерева и экономия средств за счет выборочного ремонта лезвий
- Рабочий стол из высококачественного чугуна обеспечивает точную работу без вибраций
- Мощный асинхронный двигатель 3000 Вт
- Быстрая смена операций
- Удобная и точная регулировка фугования и рейсмусования
- Регулируемый упор: перемещение поперек стола и наклон до 45 град
- Автоматическая подача заготовки при рейсмусовании
Конструкция
Мощность электродвигателя составляет 4000 Вт. Вилка (тип 515) для подключения к сети 400 (380) Вольт расположена на корпусе станка. Магнитный пускатель предотвращает самопроизвольное включение в случае отключения питания.
На станке установлен сегментированный ножевой вал Helical с 72 ножами, размещенными в шахматном порядке и по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Частота вращения строгального вала составляет 5500 об/мин. Глубина строгания регулируется, максимальная - 3 мм. Для безопасности строгальный вал имеет защитный кожух.

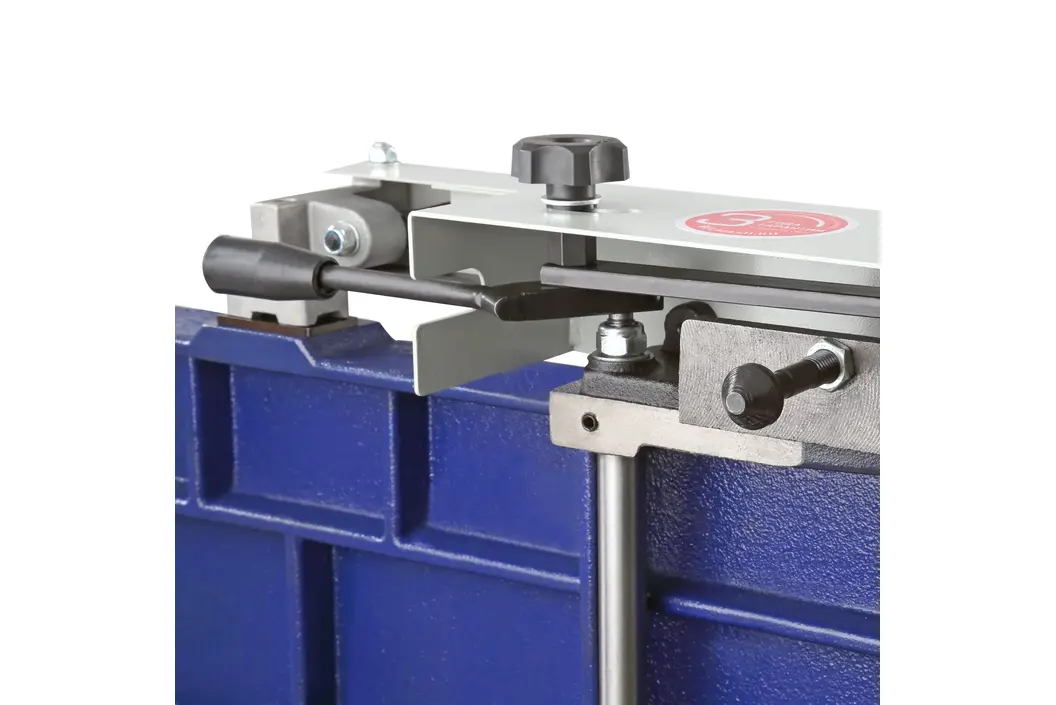

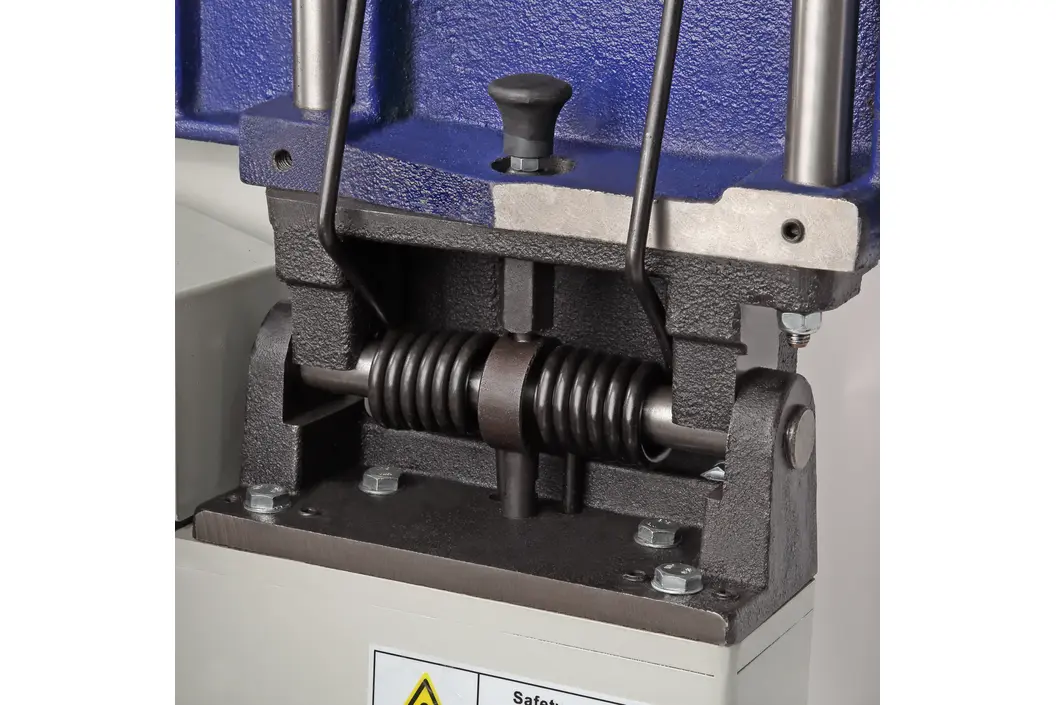

Рабочие столы длиной 1645 мм выполнены из высококачественного чугуна, который обеспечивает легкое скольжение заготовки, качественную обработку и снижение вибрации. Отдельного внимания заслуживает удобный эксцентриковый механизм регулировки положения столов, причем как подающего, так и принимающего.
Ширина строгания составляет 410 мм — это значение достаточно велико по меркам профессиональных рейсмусовых станков, а по меркам фуговальных - и вовсе характерно для оборудования более высокого индустриального класса. Такое сочетание характеристик делает модель привлекательной не только с точки зрения экономии рабочего пространства, но и возможности выполнения серьезных задач.

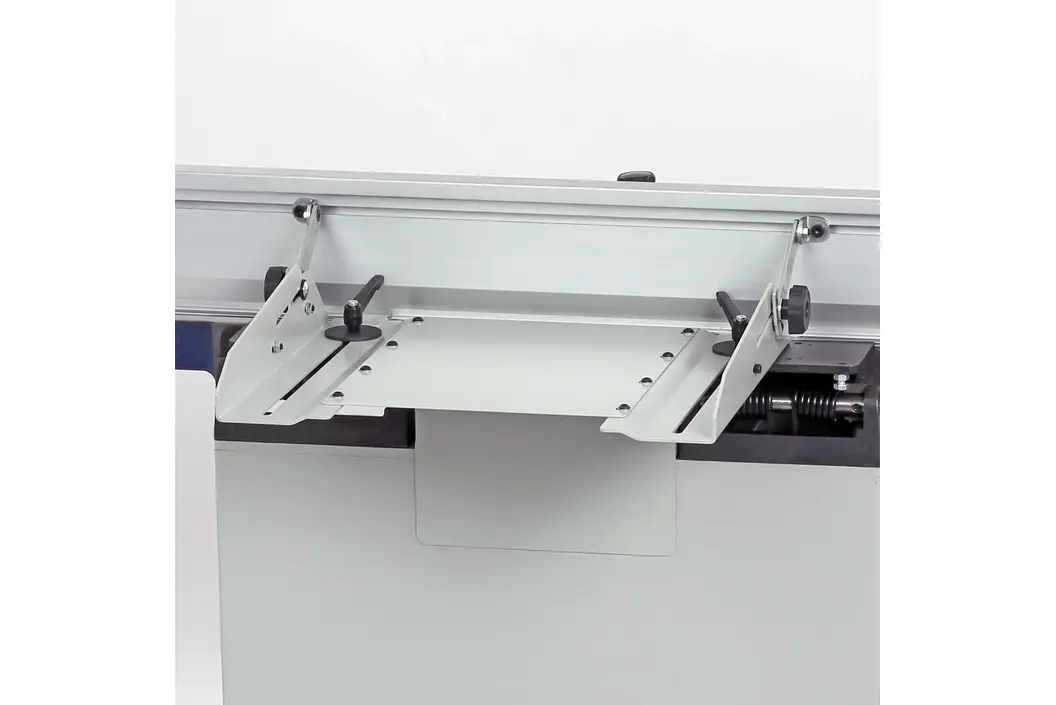

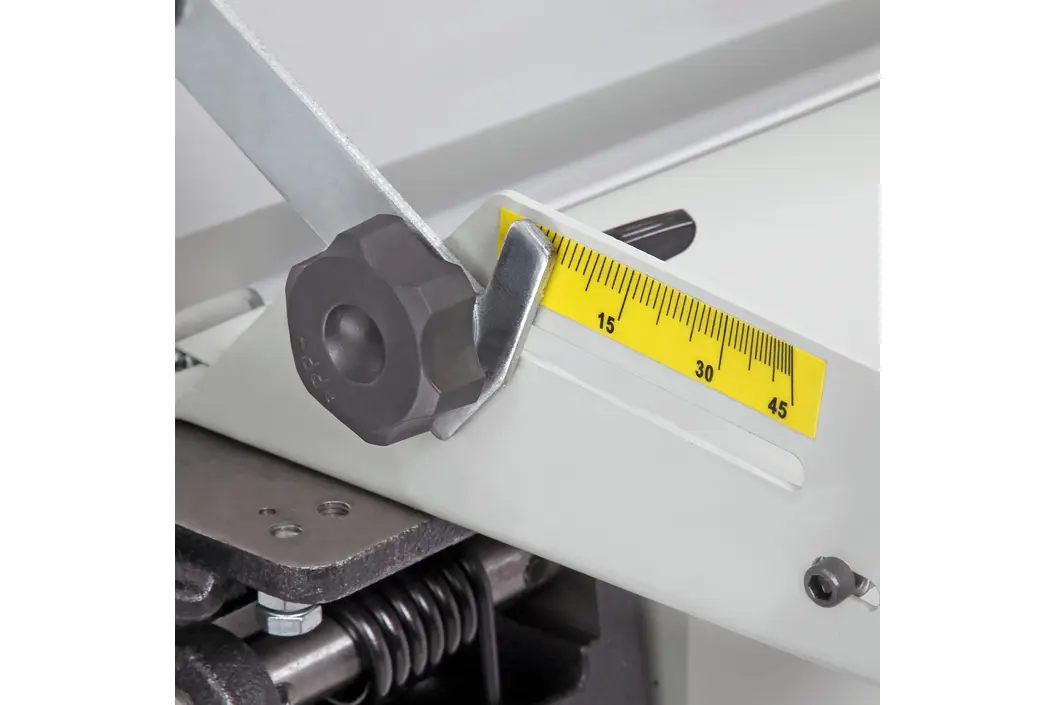

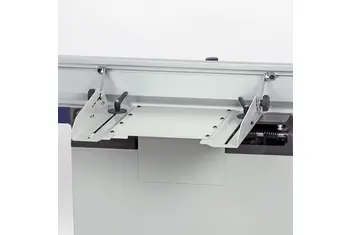

Параллельный упор с ребрами жесткости выполнен из жесткого алюминиевого профиля. В зависимости от поставленных задач он может перемещаться поперёк стола или наклоняться от 0 до 45 град.

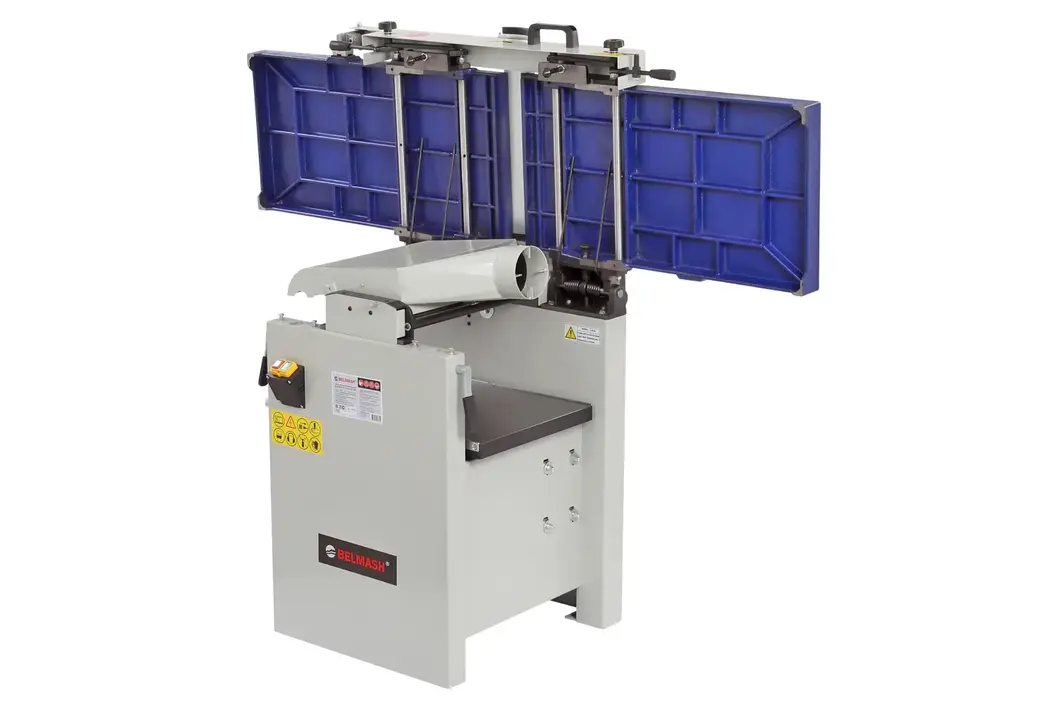

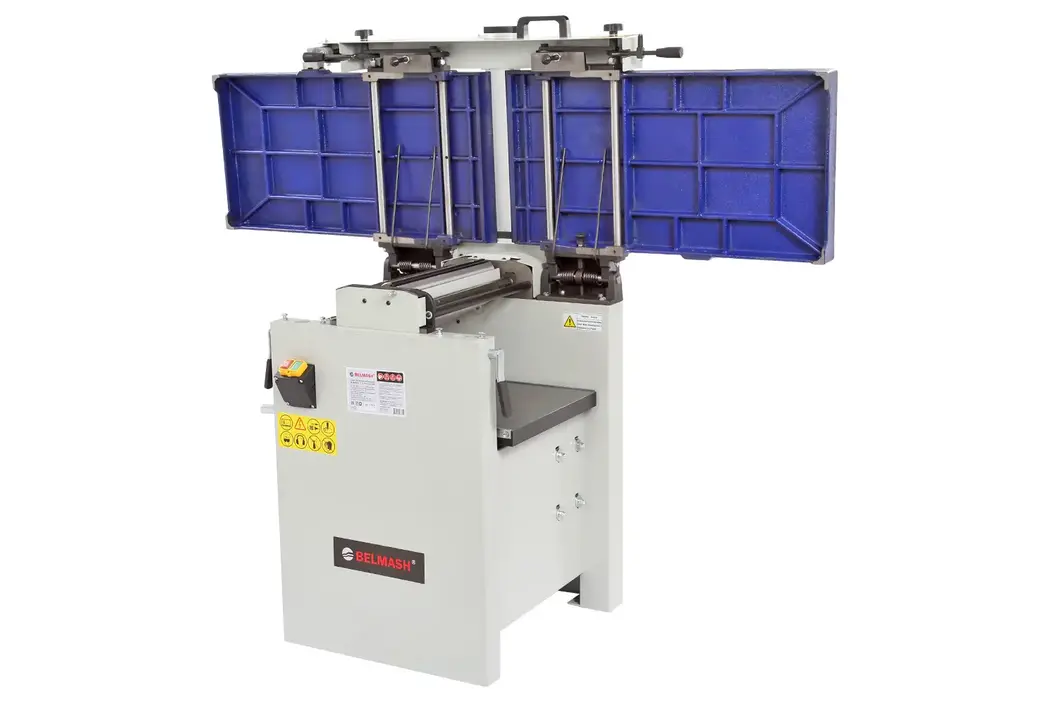

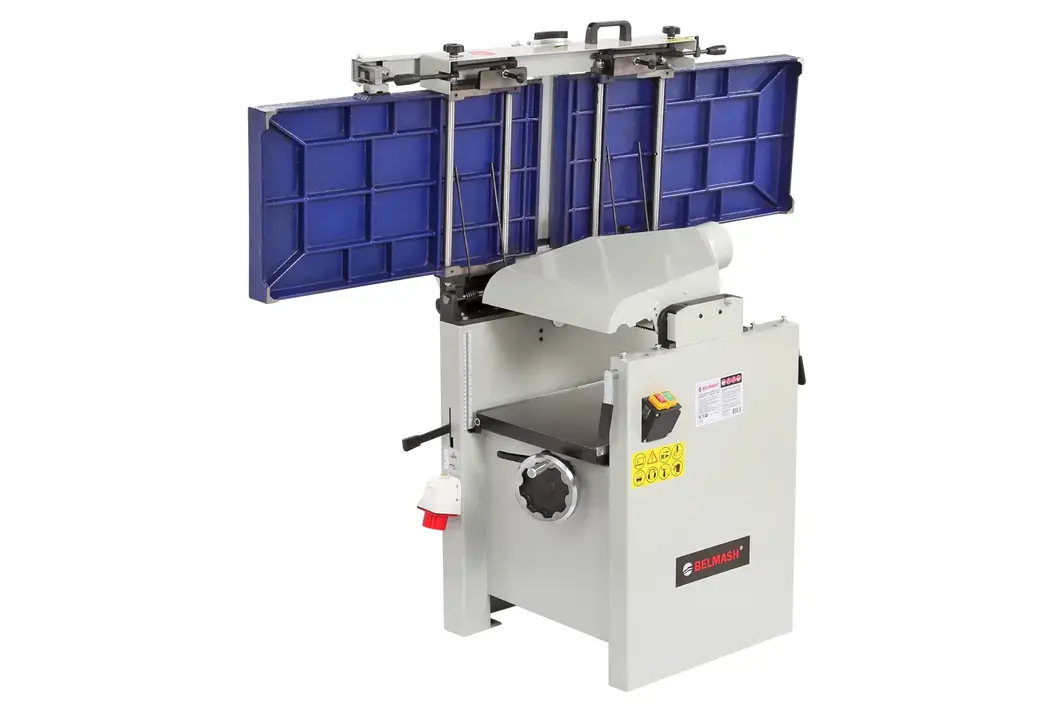

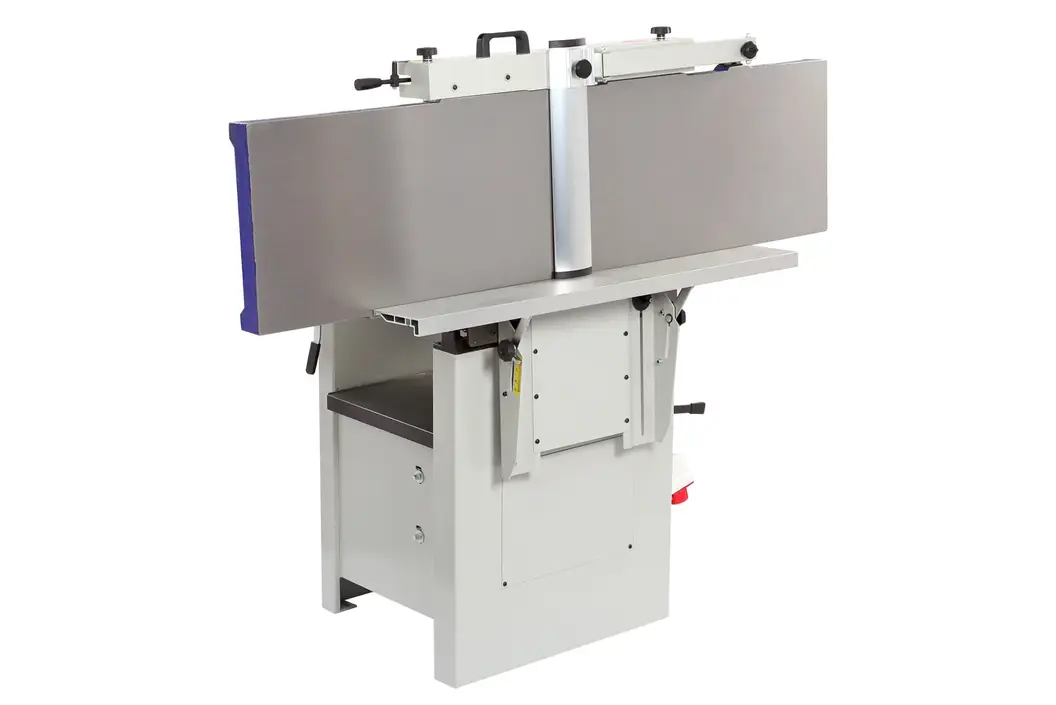

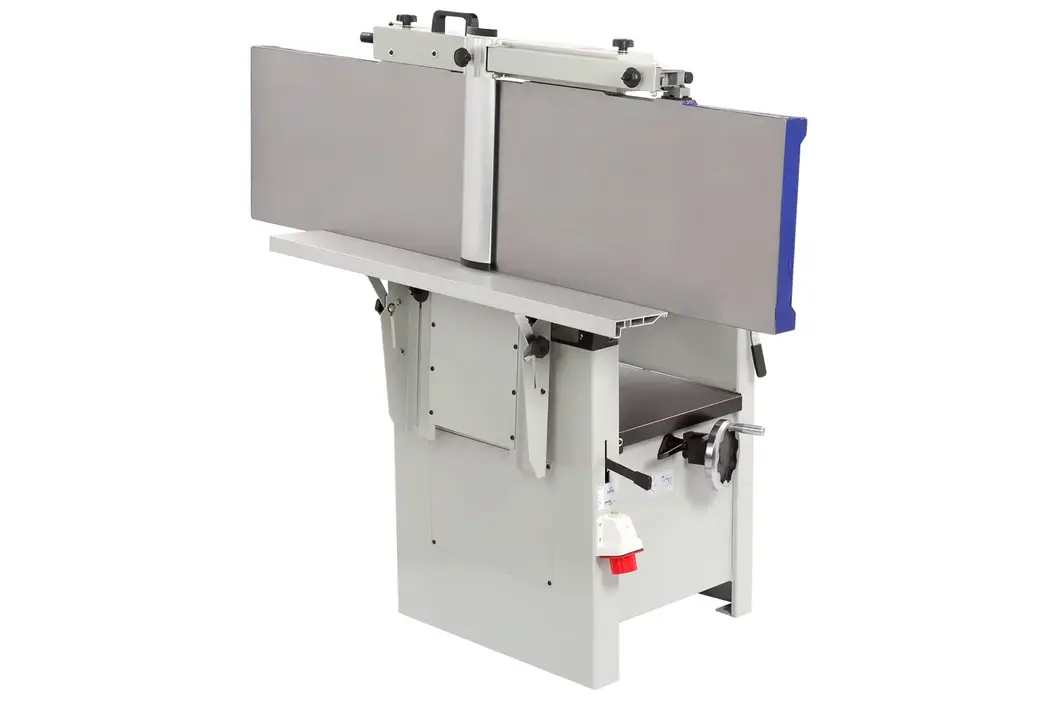

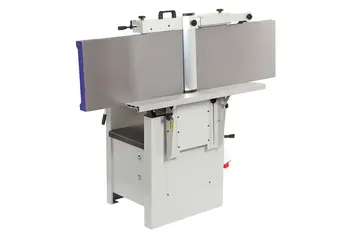

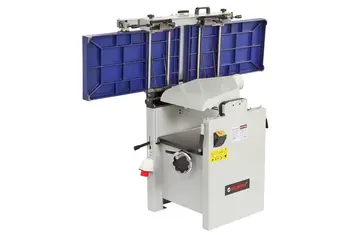

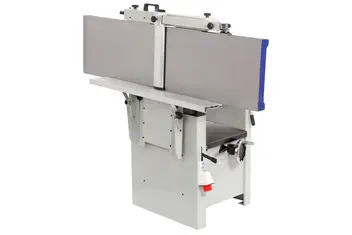

Переход к операции рейсмусования простой и занимает 30 секунд. Для этого верхний модуль целиком поднимается и не мешает ни работе, ни стружкоудалению.

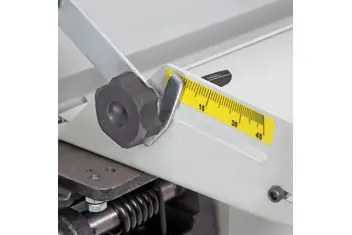

Скорость автоподачи заготовки 7 м/мин. Механизм протяжки классический: стальной подающий ролик, приемный с резиновым покрытием, а также когтевая защита, которая предотвращает обратный выброс заготовки. Настройка высоты происходит путем вращения штурвала, шкалы на боковой стенке и механического индикатора на штурвале.
Станки серии:
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
-
Станок фуговально-рейсмусовый в сборе 1
Упор параллельный с основанием в сборе1
Ограждение ножевого вала в сборе с кронштейном 1
Ручка-фиксатор 2
Шайба специальная 2
Ключ шестигранный 3
Винты для крепления параллельного упора 4
Прижим ручной 1
Ключ для установки ножей 1
Ножи запасные 5
Упаковка 1
Винты запасные для крепления ножей 5
Вилка (тип 515) для подключения к сети 400 (380) Вольт 1
Руководство по эксплуатации 1
-
