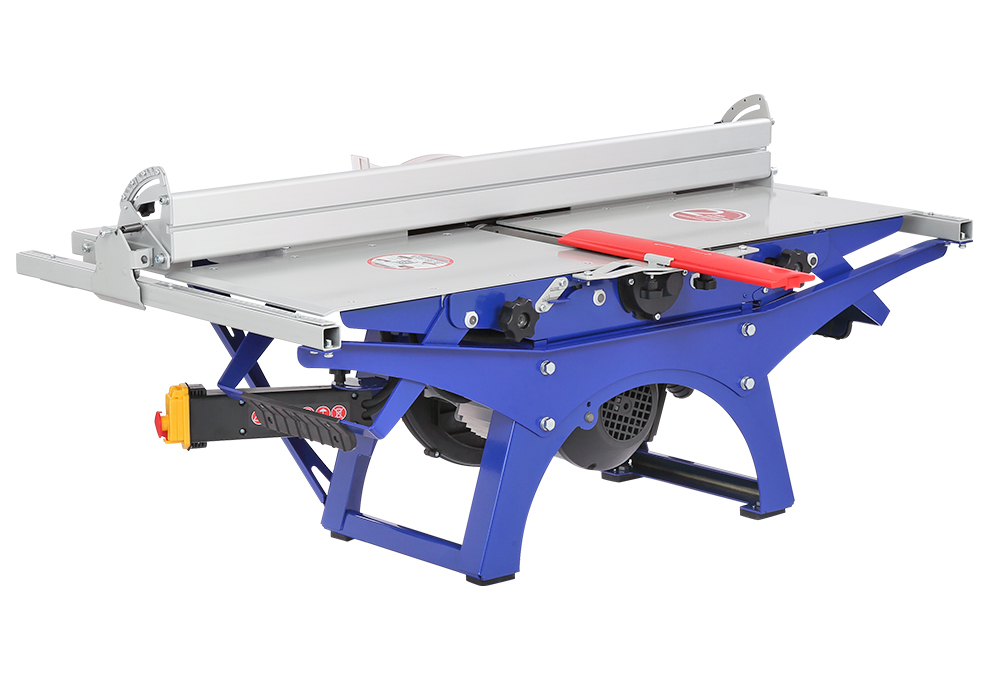

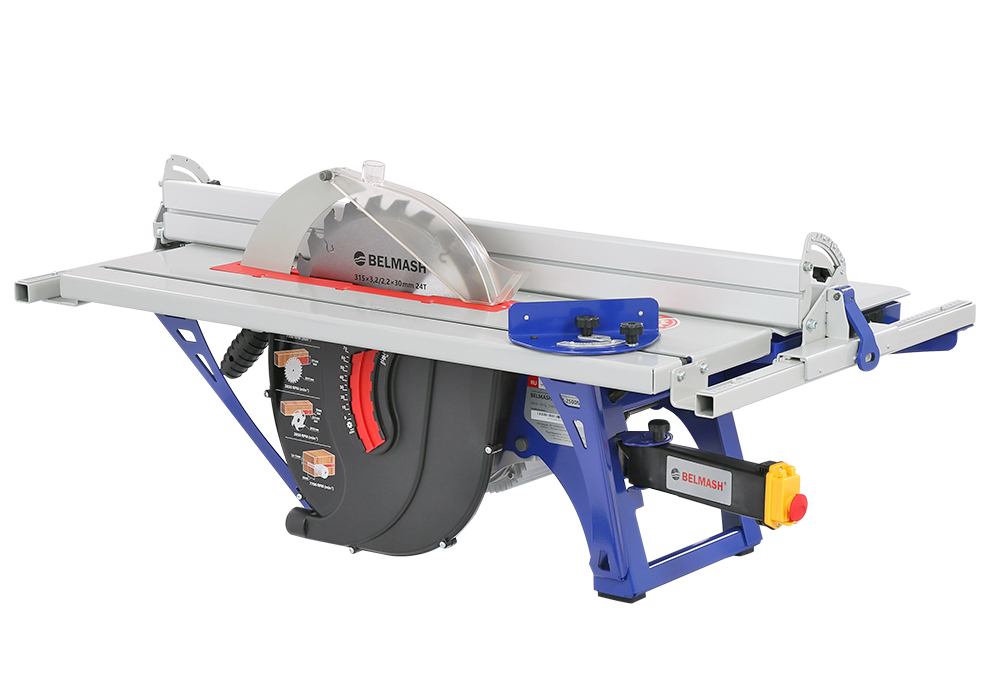

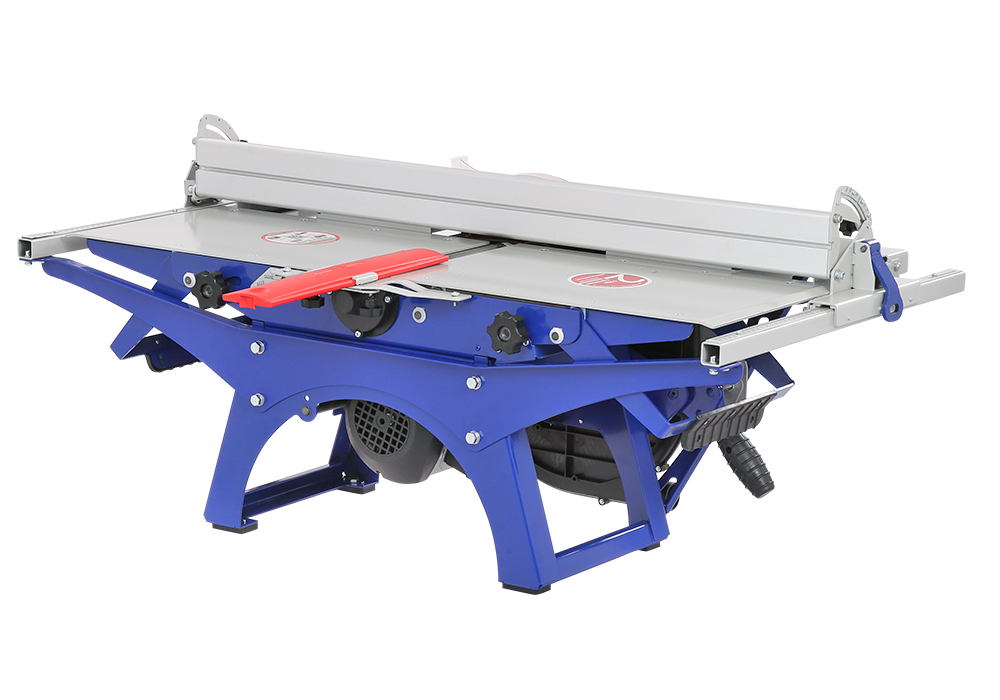

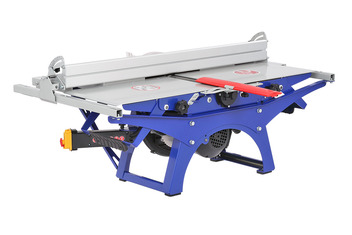

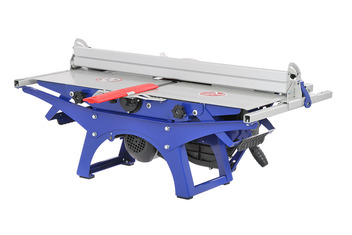

BELMASH SDM-2500M Станок деревообрабатывающий многофункциональный бытовой

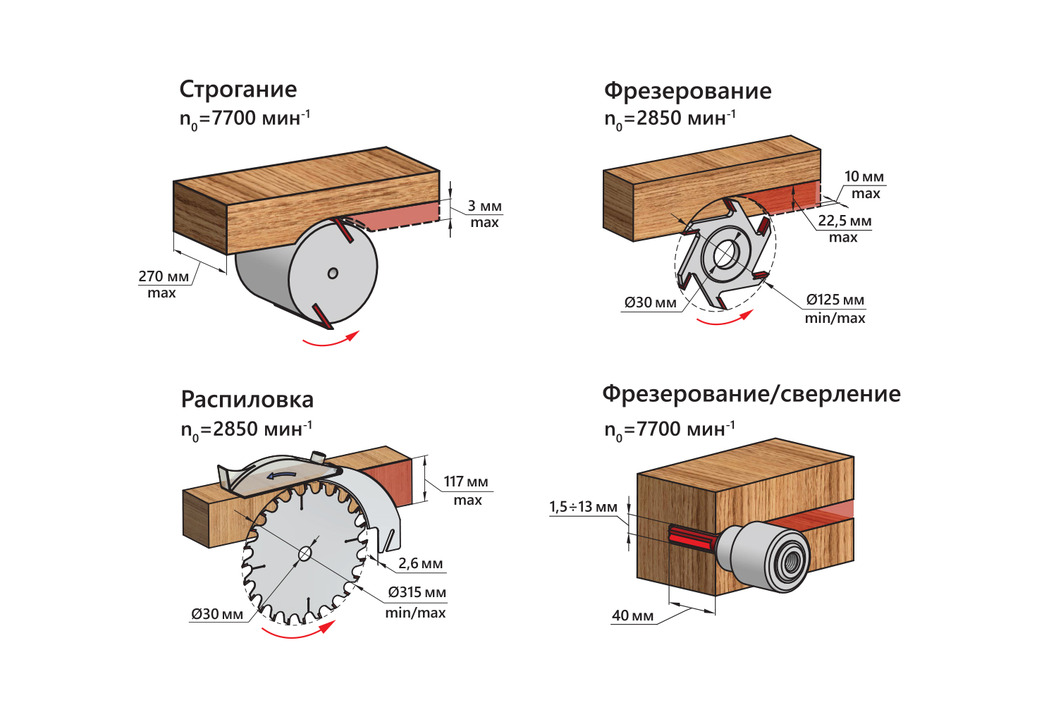

BELMASH SDM-2500M – самый мощный (2500 Вт) комбинированный станок из топовой серии SDM. Он рассчитан на выполнение всех основных операций:

• строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• распиловку вдоль и поперек волокон;
• распиловку вдоль волокон под углом с помощью параллельного упора;
• распиловку поперек волокон под углом с помощью углового упора;
• фрезерование дисковыми фрезами;
• фрезерование концевыми фрезами;
• сверление.

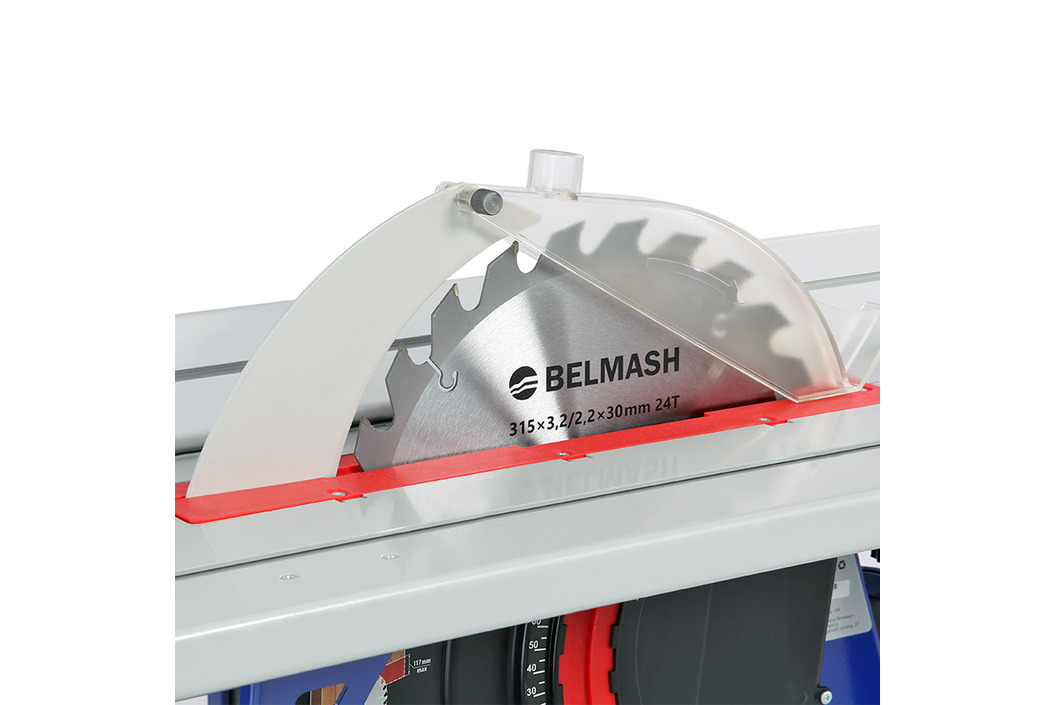

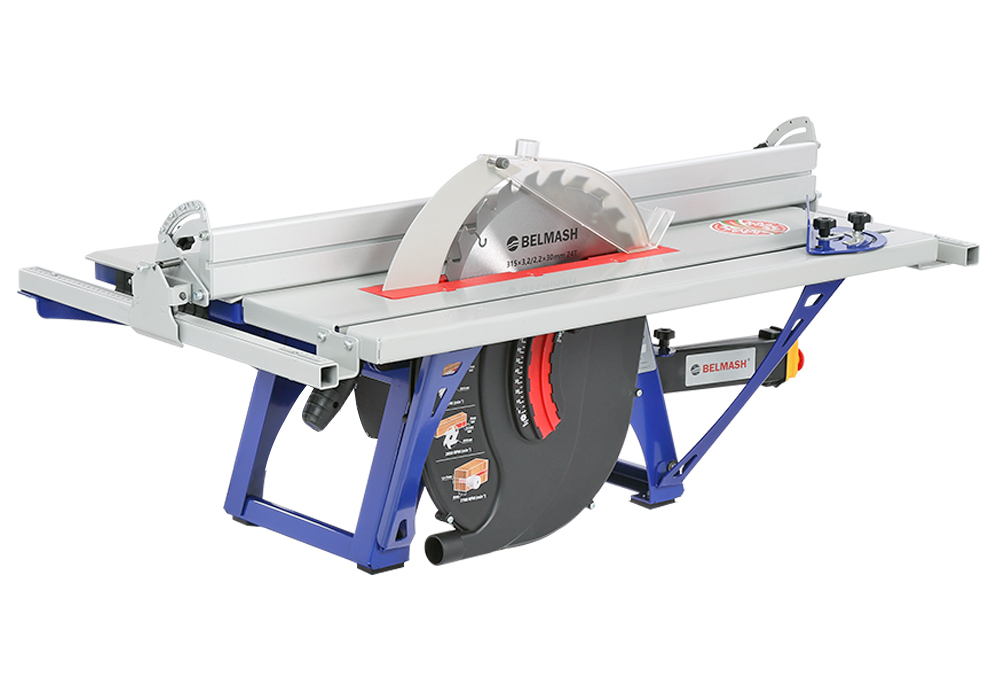

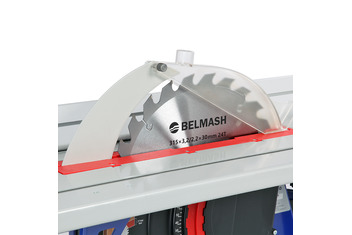

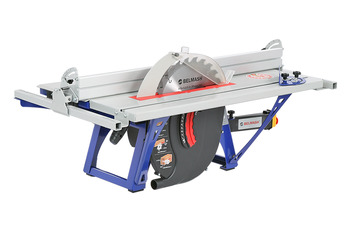

Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.

Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.

Вал цельный, стальной с двумя ножами. Их длина 270 мм. Такими характеристиками обладает не всякий профессиональный станок.

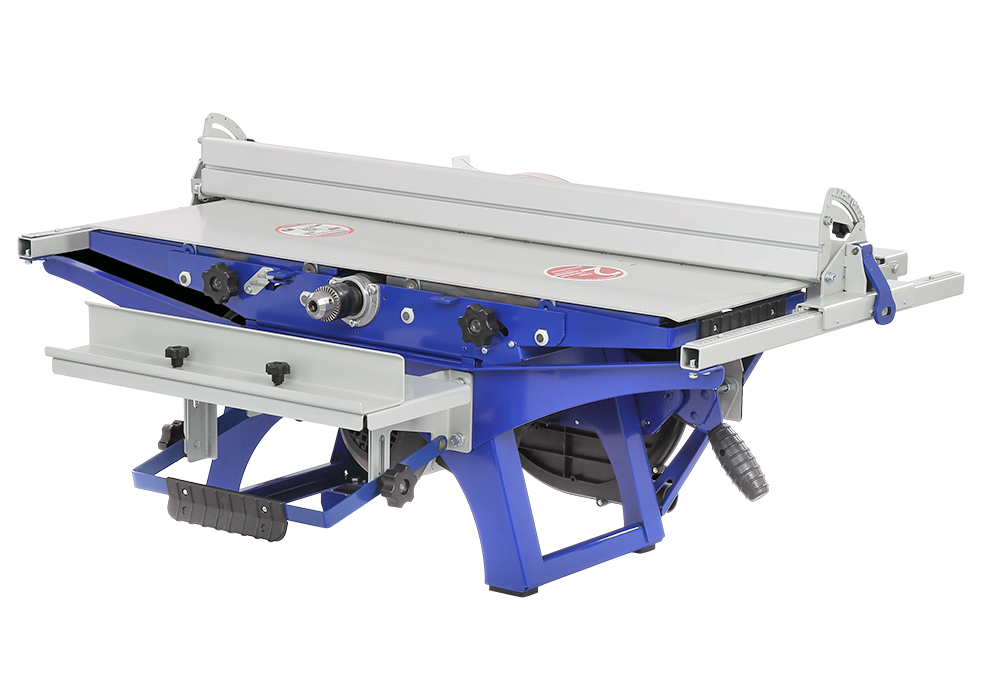

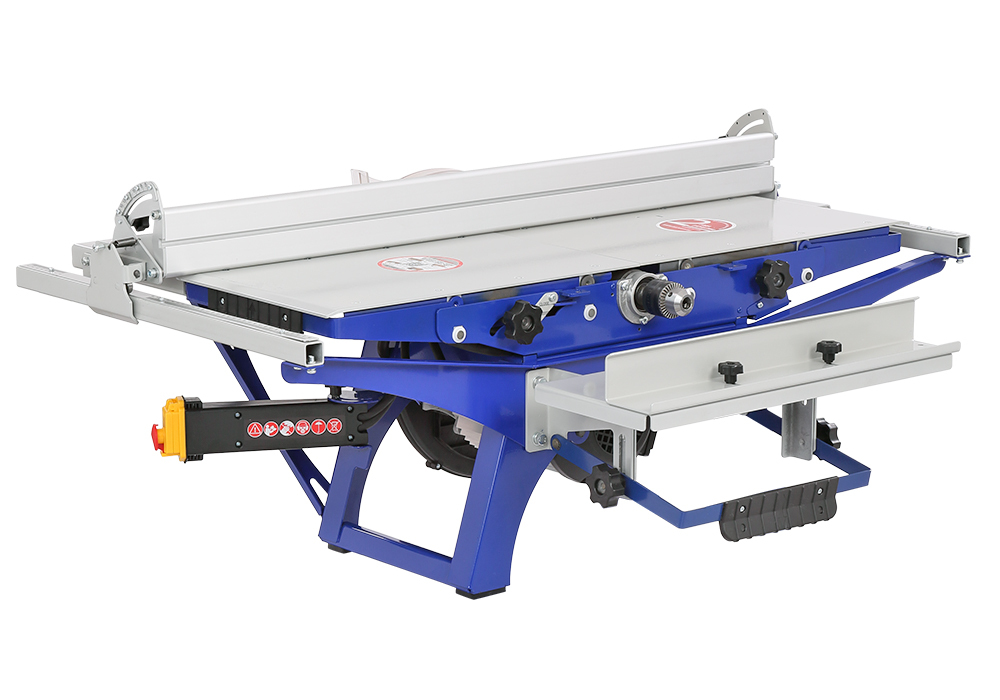

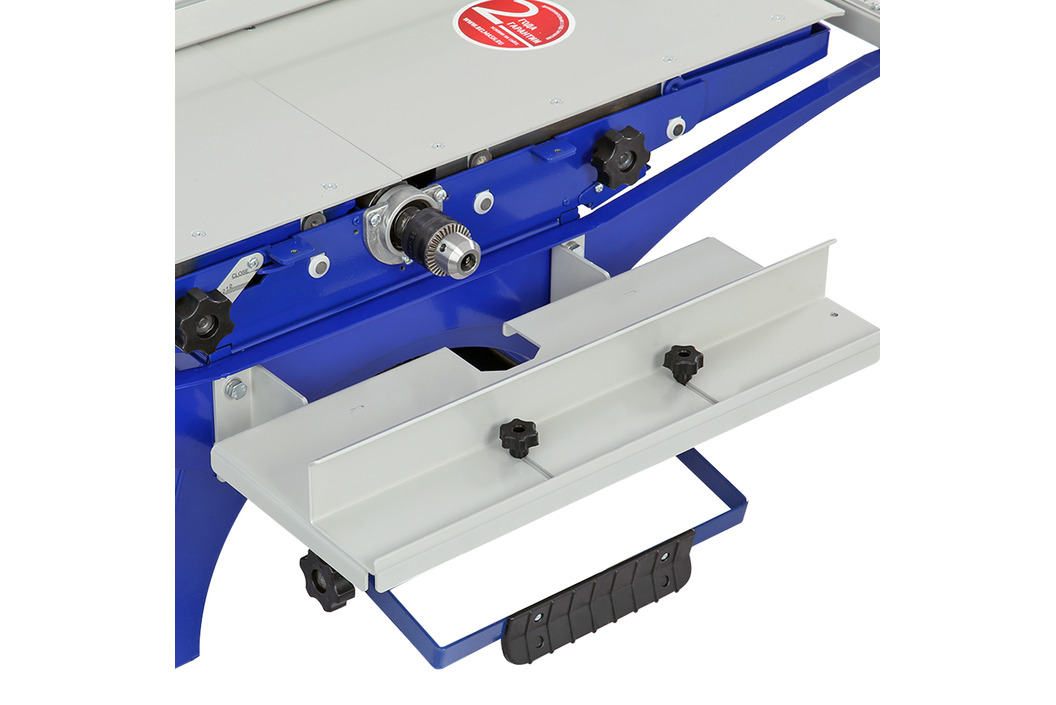

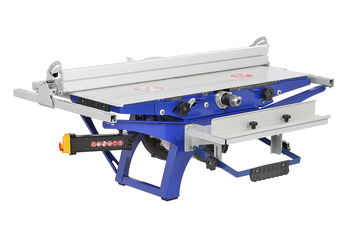

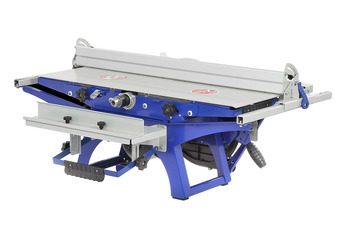

В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).

Назначение

Станок хоббийный. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником. Широкий спектр возможностей, заключенный в одном аппарате, дает очевидное преимущество при его покупке.

Преимущества BELMASH SDM-2500M

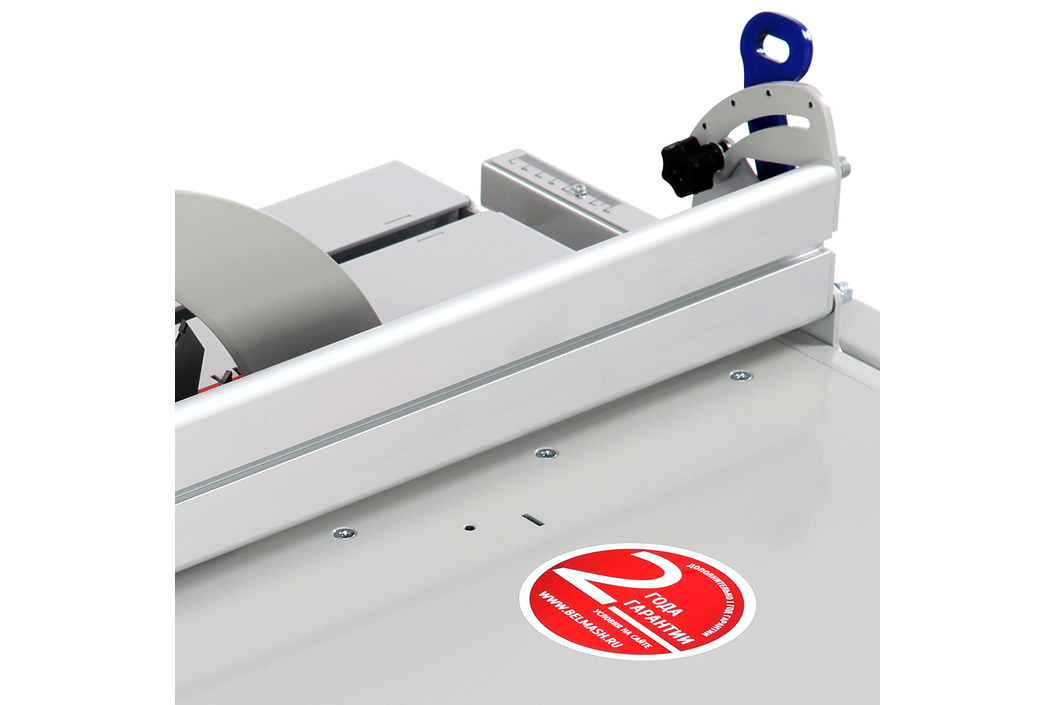

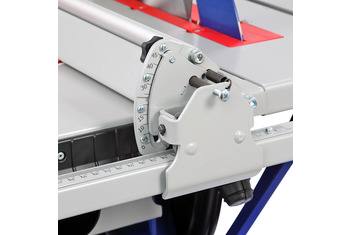

Обновленная конструкция параллельного упора

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.

Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.

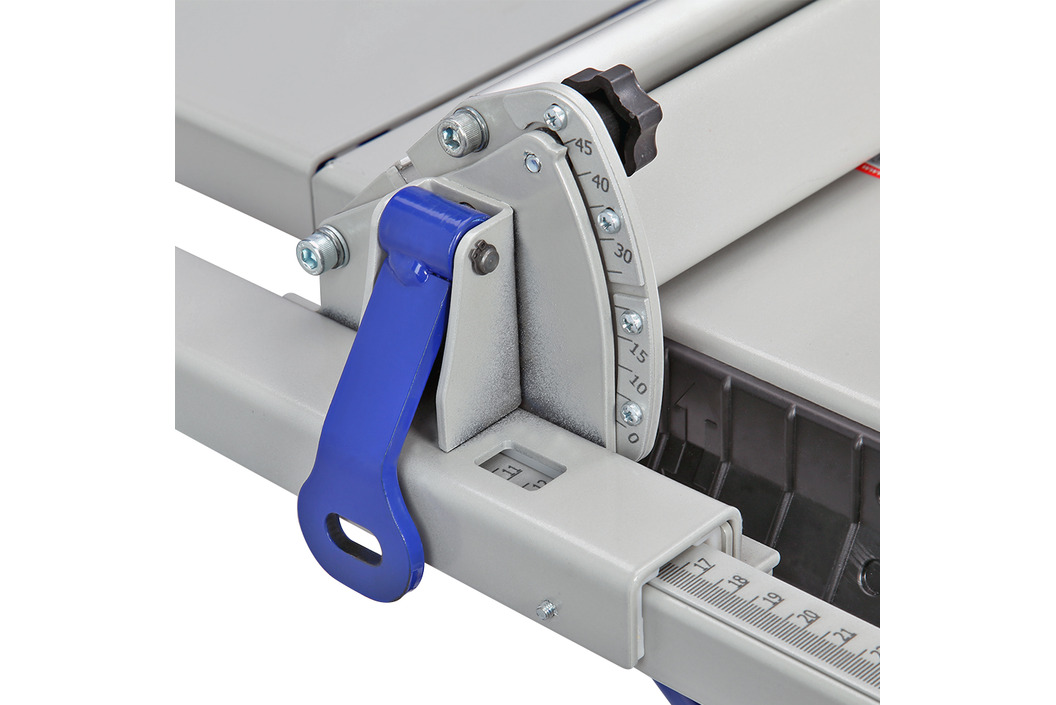

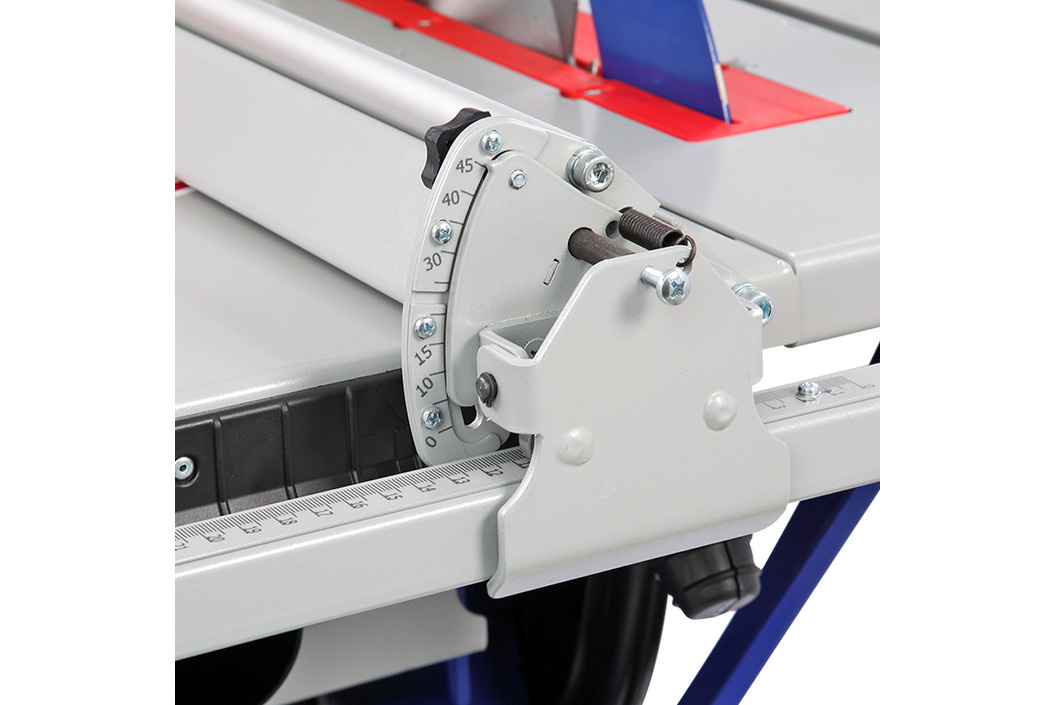

Усовершенствованные направляющие параллельного упора

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.

Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.

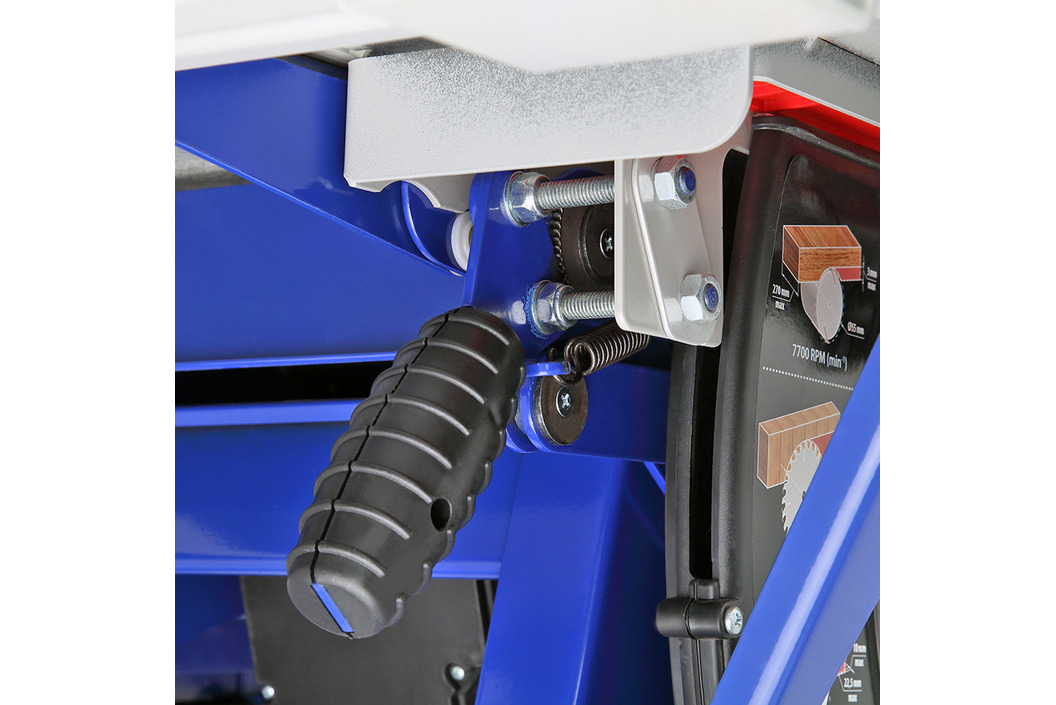

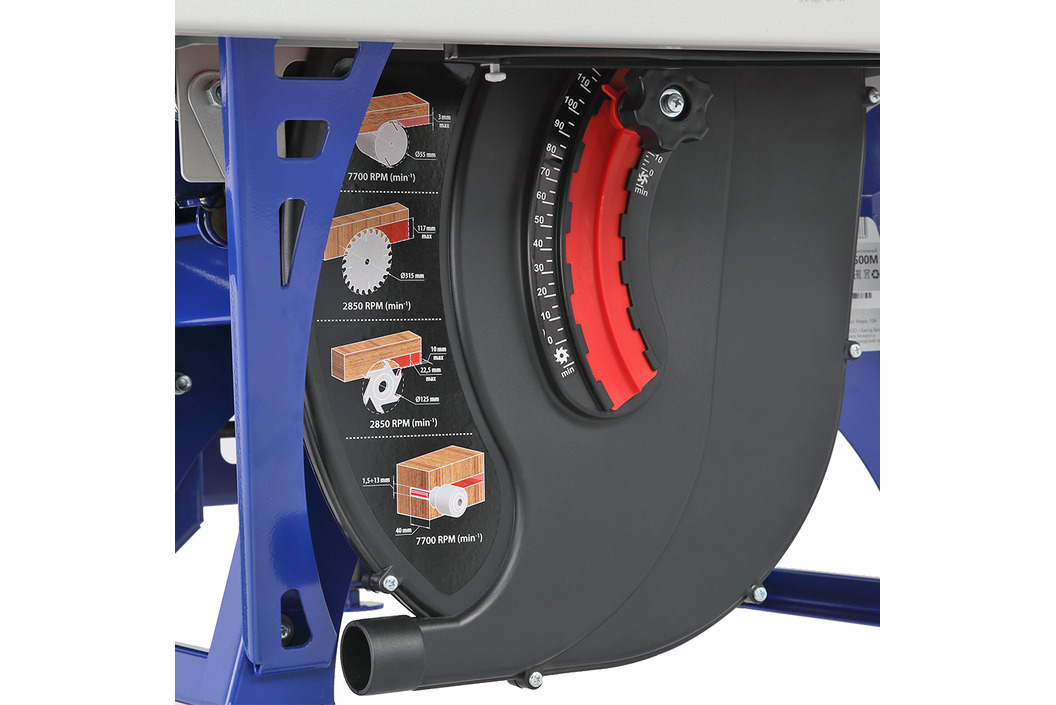

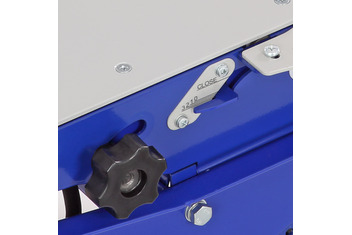

Новая система блокировки пильного узла

При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

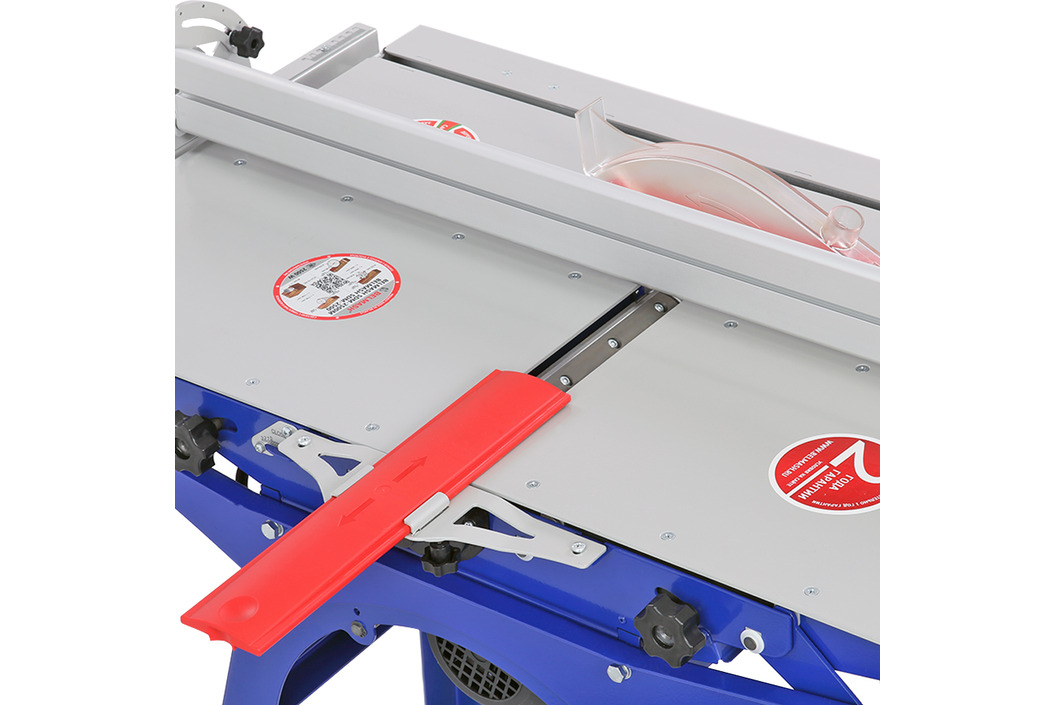

Цельный стальной вал

Ножевой вал – это один из ключевых узлов данного изделия.

Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

Асинхронный двигатель

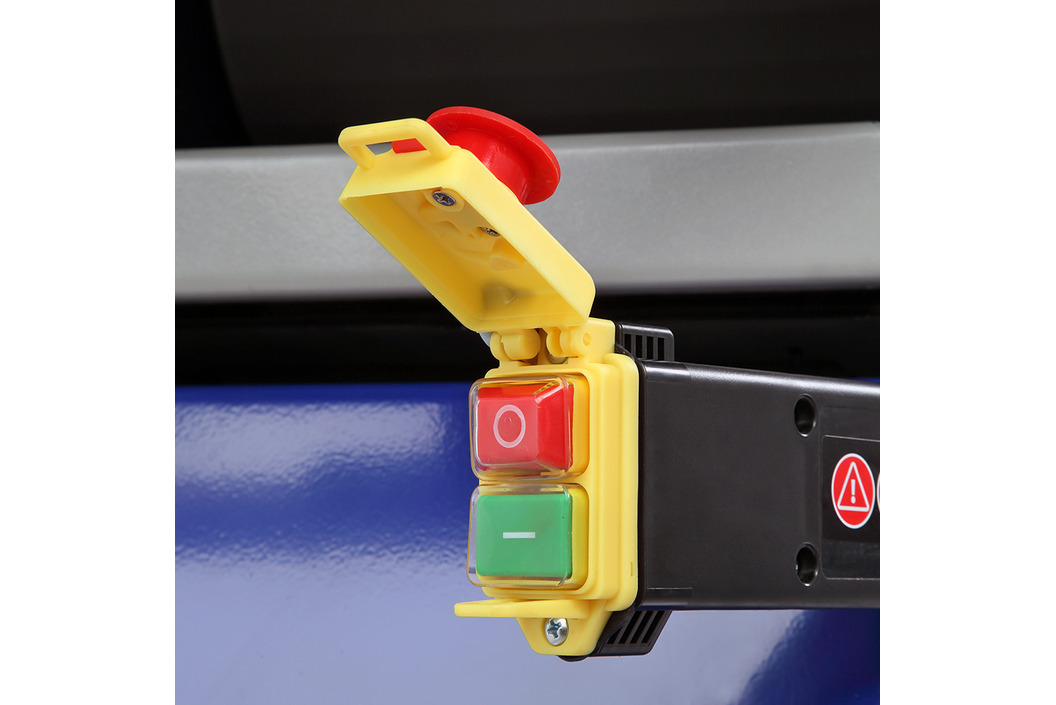

На станок установлен асинхронный двигатель мощностью 2,5 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.

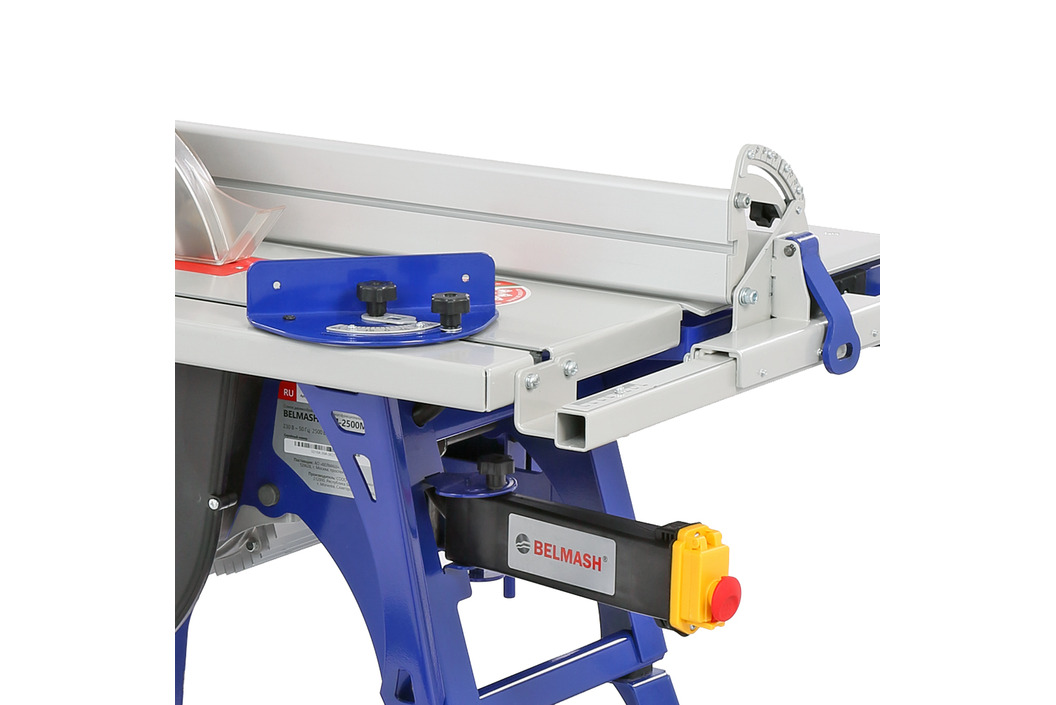

Удобный угловой упор

Конструкция приспособления для поперечной распиловки претерпела кардинальные изменения.

Во-первых, в пильном столе появился паз для установки углового упора, что позволяет убрать приспособление, когда его использование не требуется.

Так же упор не является источником дополнительного шума.

Во-вторых, упор легко устанавливается и фиксируется под нужным углом (-45…+45°).

Шкалы

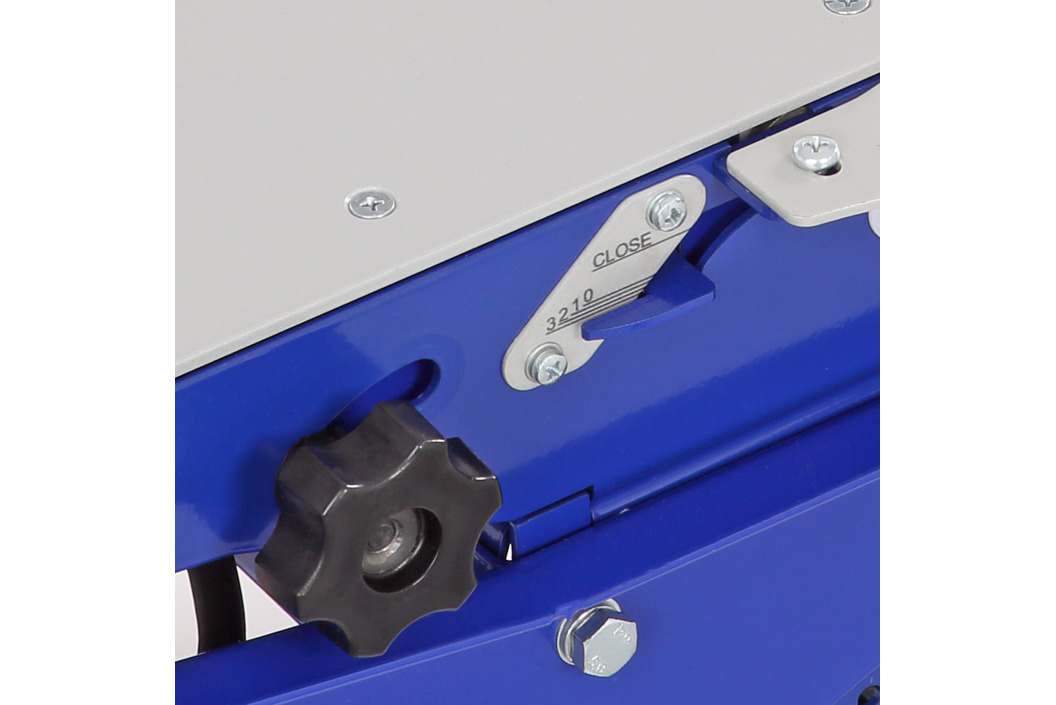

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.

Станок деревообрабатывающий, многофункциональный 1

Ограждение пильного диска и дисковой фрезы с расклинивающим ножом 1

Упор 1

Упор 1

Ключ кольцевой 1

Ограждение ножевого вала 1

Кронштейн ограждения ножевого вала 1

Стол фрезерный 1

Толкатель 1

Нож строгальный 270×2×20 мм* 2

Руководство по эксплуатации 1

Патрон сверлильный 13-М12×1,25 1

Крепежные изделия 1

Диск пильный 315×3,2/2,2×30 мм 24Т* 1

Приспособление для поперечной распиловки 1

* изделия могут быть установлены на станок или на приспособления к нему

Набор ключей 1

Вкладыш для фрезерования 1
