Устройство копировальное BELMASH CD1100
- Характеристики
- Описание
- Комплектация
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Характеристики
Максимальная длина образца /шаблона 1050 мм Максимальный поперечный ход резца 35 мм Максимальный диаметр копируемого образца 150 мм Максимальный продольный ход резца 1050 мм Регулировка установки резца по высоте 60 мм Диаметр щупа 10 мм Габаритный размер (Д × Ш × В) 1300 × 415 × 570 мм Размер упаковки (Д × Ш × В) 1220 × 260 × 180 мм Масса нетто 21 кг Масса брутто 21 кг Комплект (кратность) продажи 1 шт Гарантийный срок 6 мес. Расширенная гарантия Не распространяется Страна происхождения КИТАЙ -
Описание

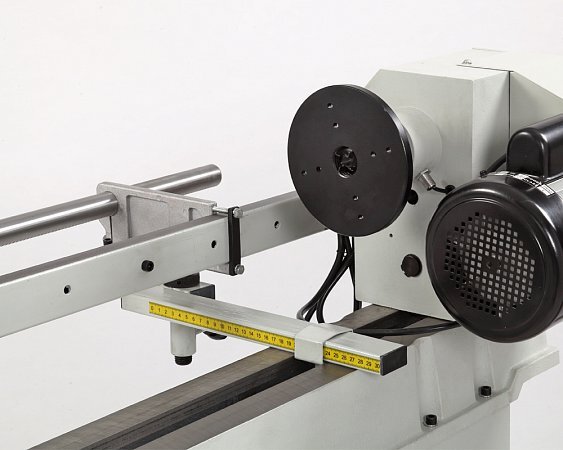

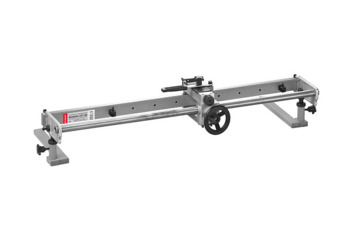

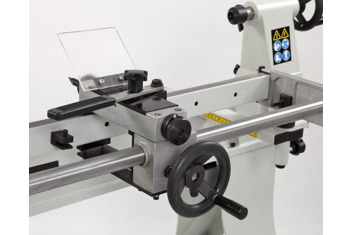

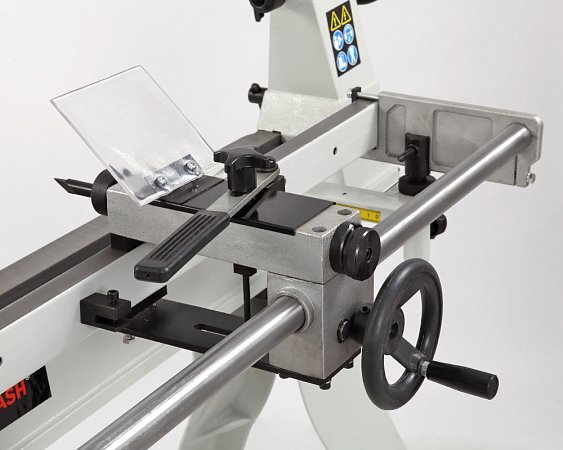

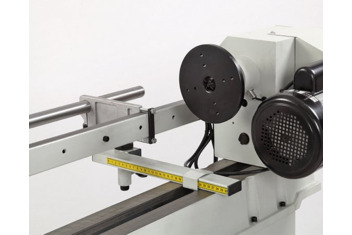

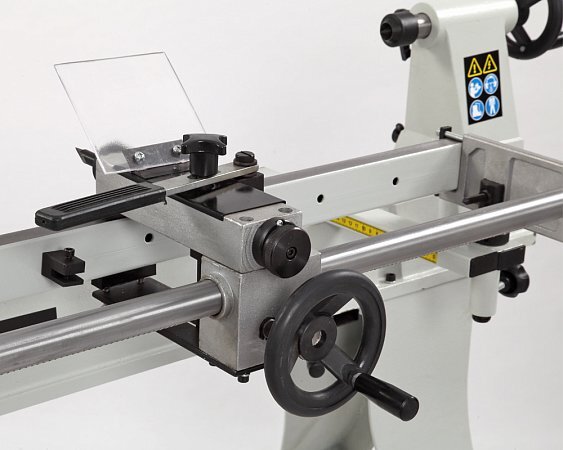

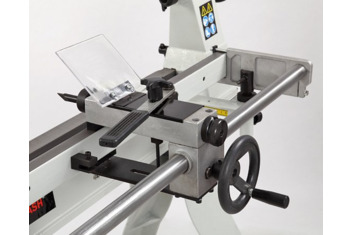

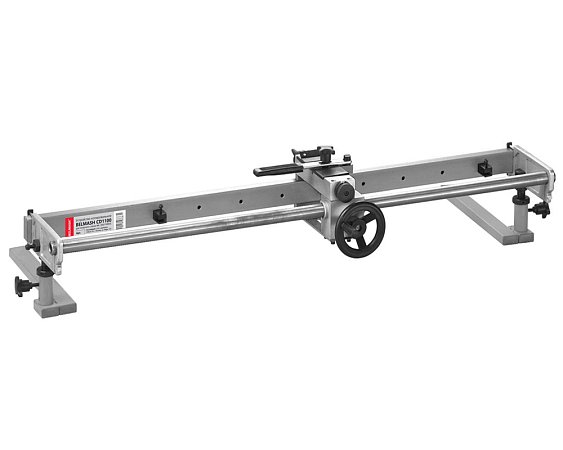

Данное копировальное устройство используется на токарном станке по дереву. С минимальными усилиями позволяет копировать деревянные заготовки с образца или шаблона.

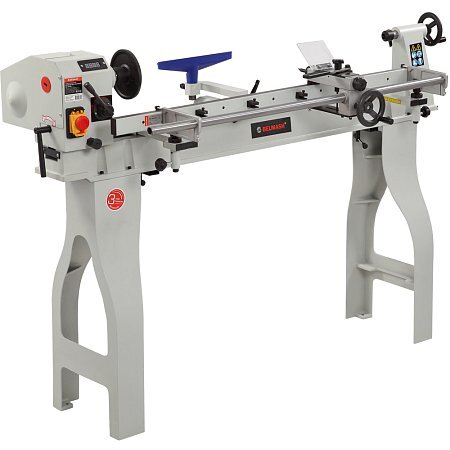

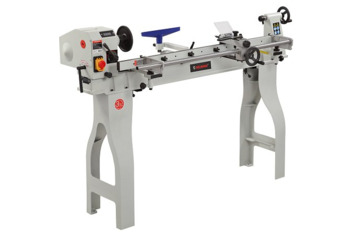

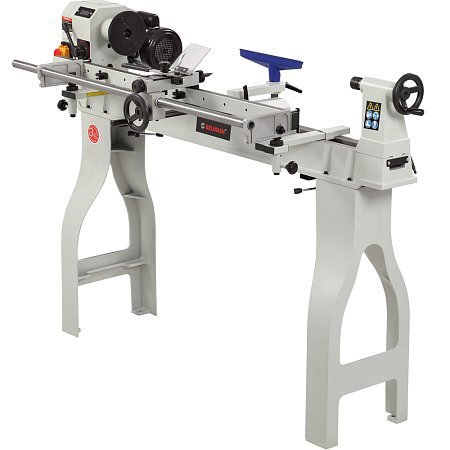

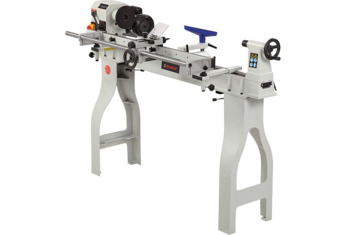

Предназначено для установки на станок BELMASH WL-350/1100VS и аналогичные.
Высота центров регулируется в диапазоне 150-210 мм. Копировальное устройство идеально подходит для производства большого количества одинаковых деталей.
Возможна установка других резцов, при этом нужно установить дополнительно разрезную проставочную втулку с нужным посадочный диаметром.
Процесс перемещение каретки - на направляющей нарезаны зубцы и поворачивая штурвал шестерня в каретке перемещается по направляющей.
При установке на другой токарный станок, например, при нижнем расположении двигателя. Необходимо учесть, что должно быть расстояние между двигателем и основанием. Если двигатель заходит в основание, потеряется часть расстояния между центрами т. к. левую опору копира придется смещать в сторону от передней бабки. Второй вариант, самостоятельное изменение передней опоры таким образом, чтобы фиксация была не снизу снования, а непосредственно под салазками.
-
Комплектация
Устройство копировальное 1 Маховик продольного перемещения резца 1 Кронштейн 2 Резец 1 Центр зажимной 2 Ключ шестигранный 3/4/5 мм 3 Стойка регулируемая 2 Планка прижимная 2 Винт+гайка 2 Экран защитный 1 Гайка-барашек 1 Винт-барашек 2 Рамка кронштейна 2 Рукоятка зажимная 2 Зажим шаблона+винт 3 Руководство по эксплуатации 1 Упаковка 1 -
