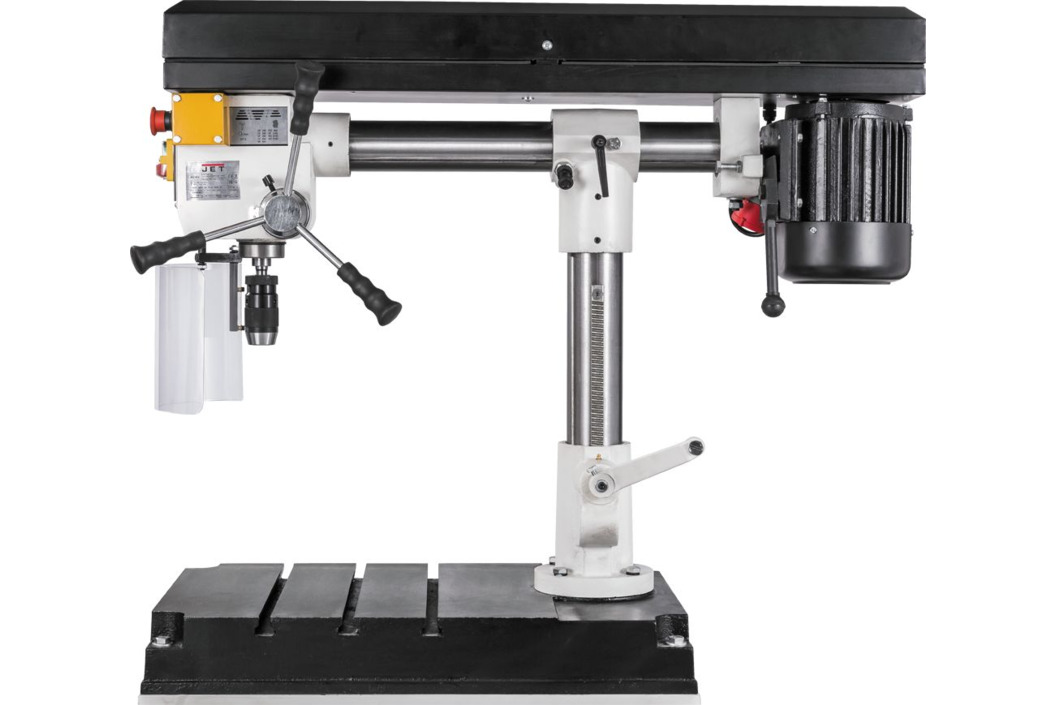

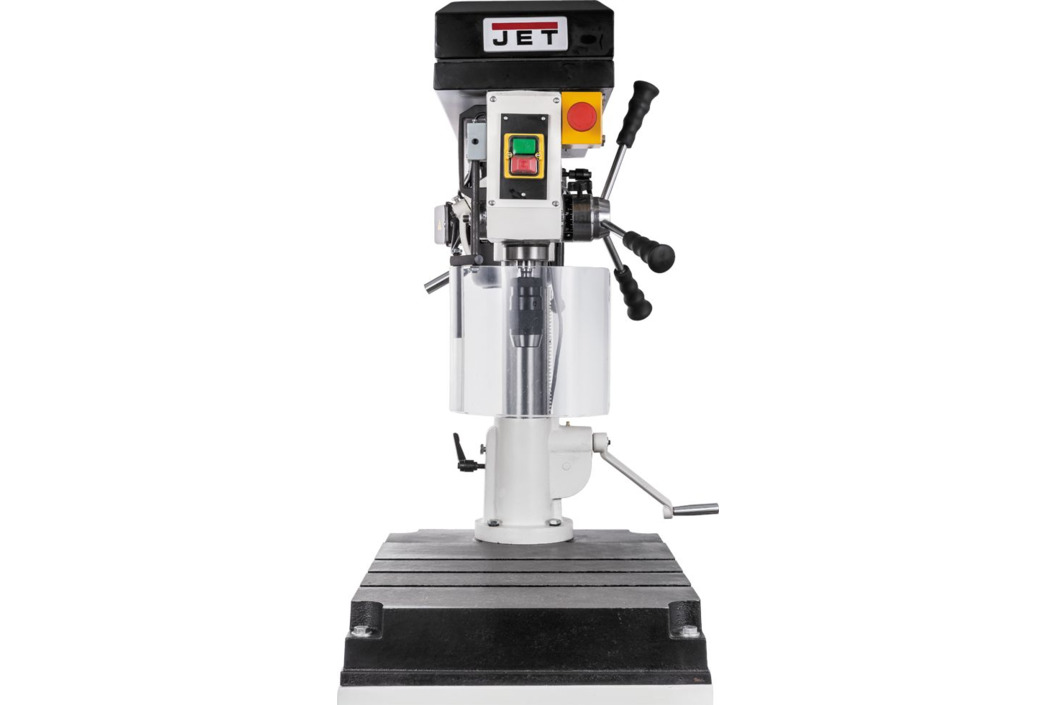

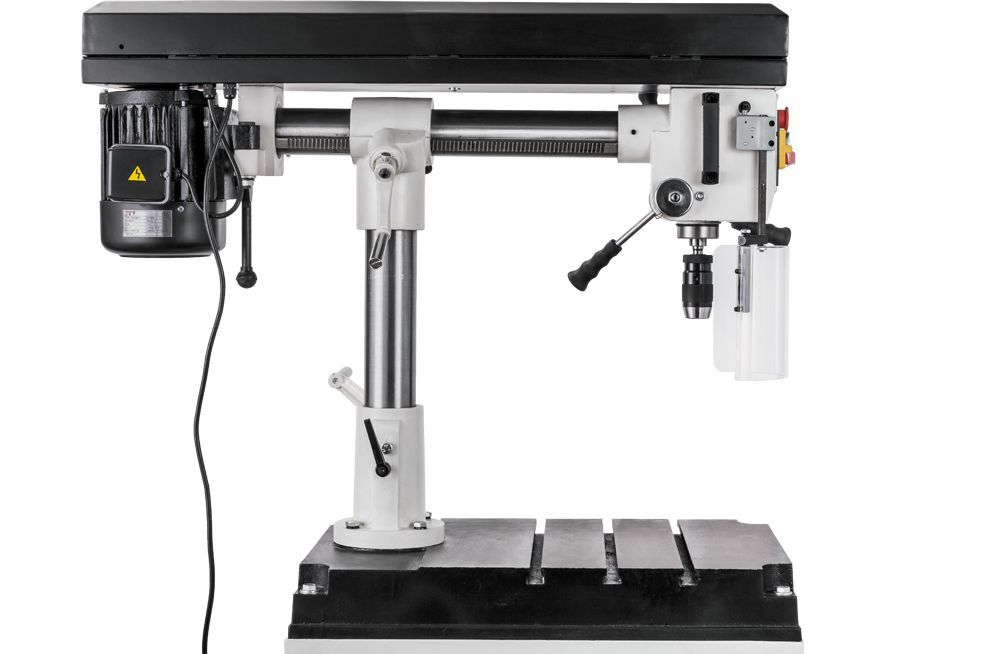

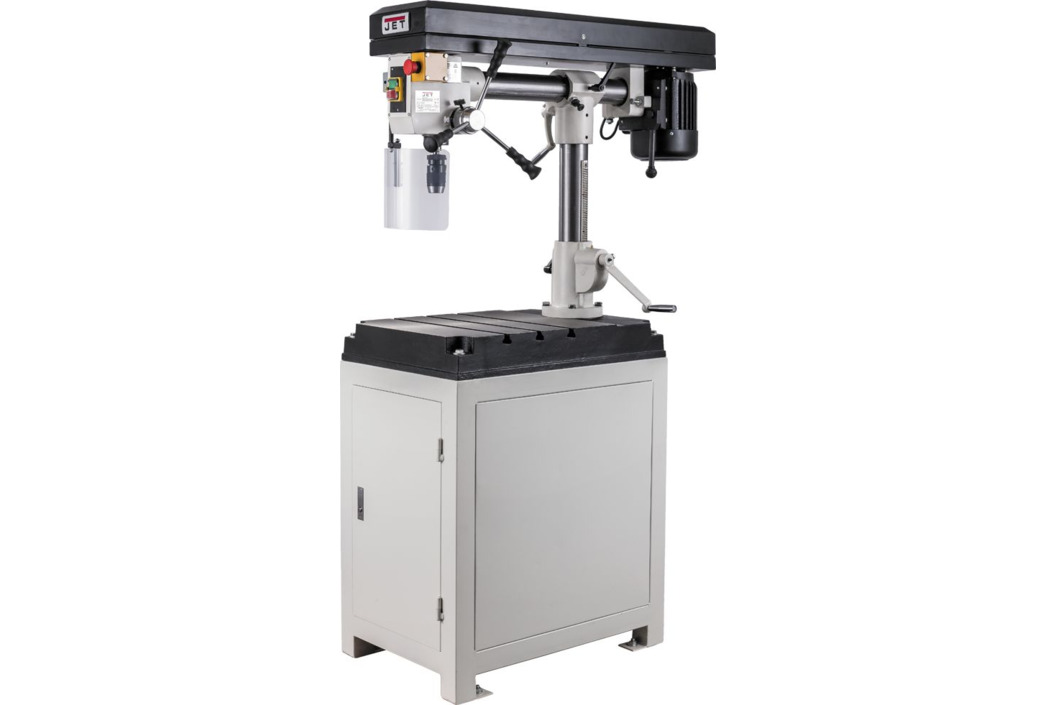

JET JRD-387A Радиально-сверлильный станок
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Особенности:
- Регулируемый ограничитель глубины сверления

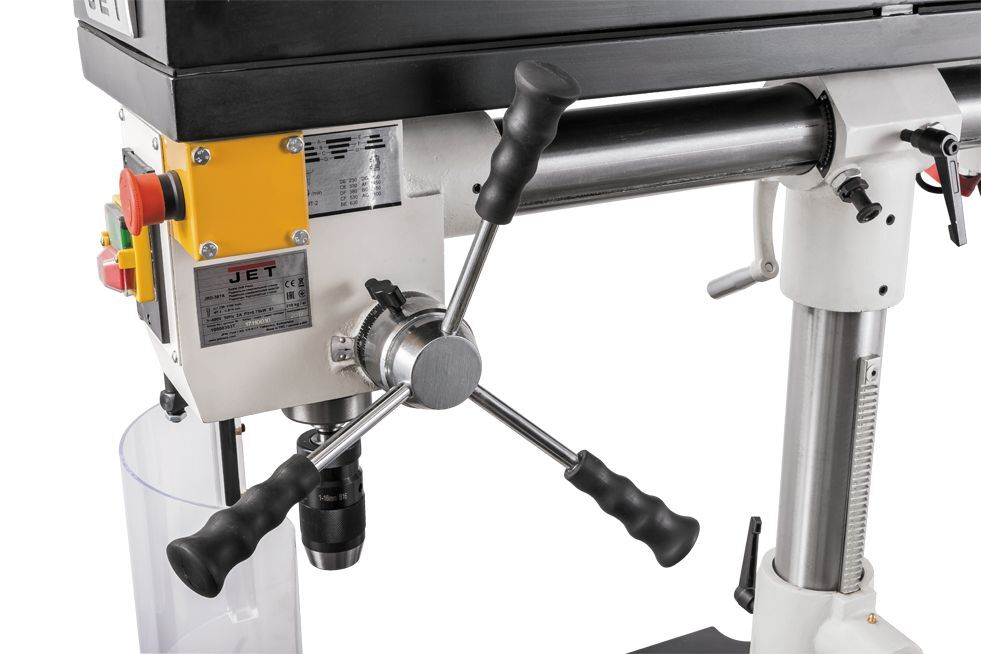

- Контроль глубины сверления по лимбу

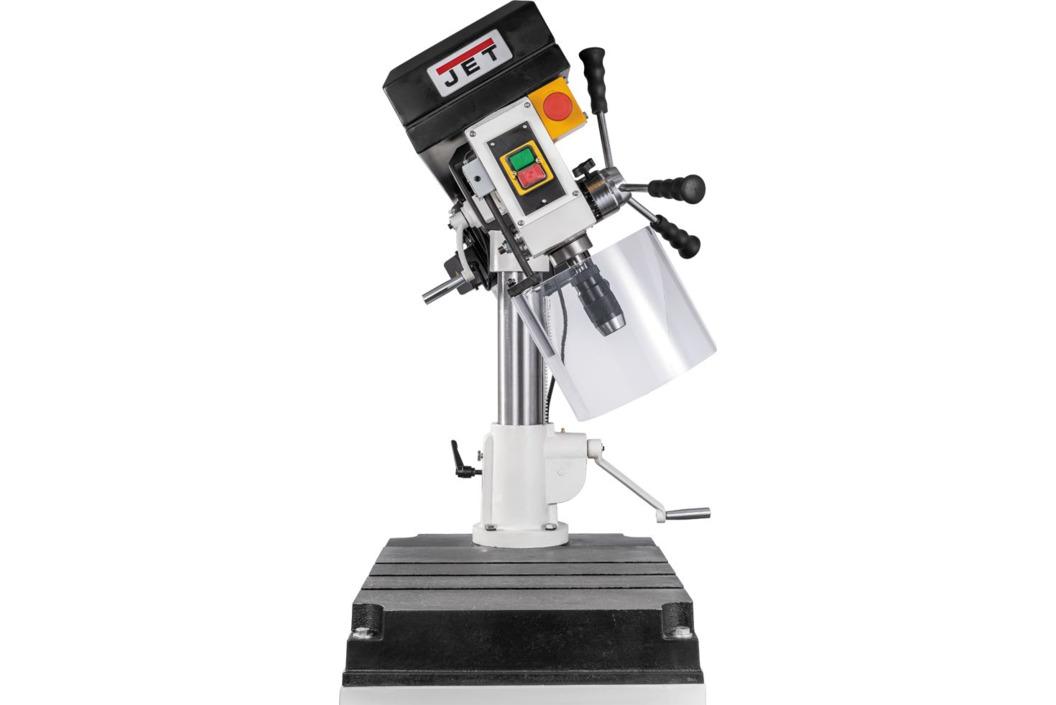

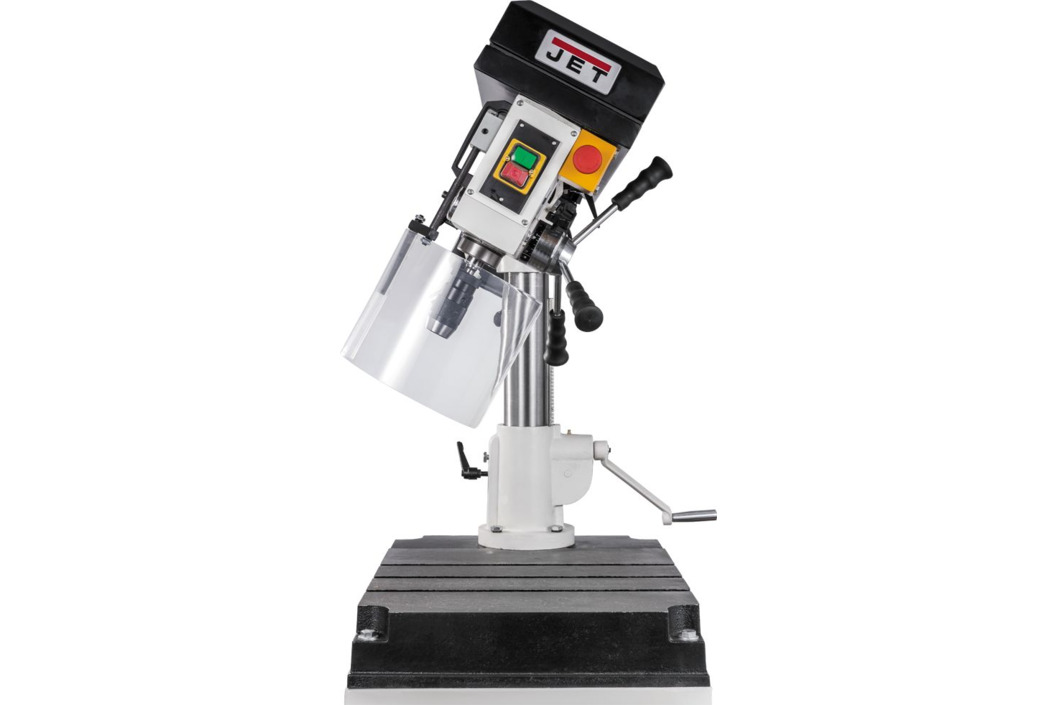

- Регулировка наклона сверлильной части
- Регулировка вылета (продольный ход сверлильной части)
- 9-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня

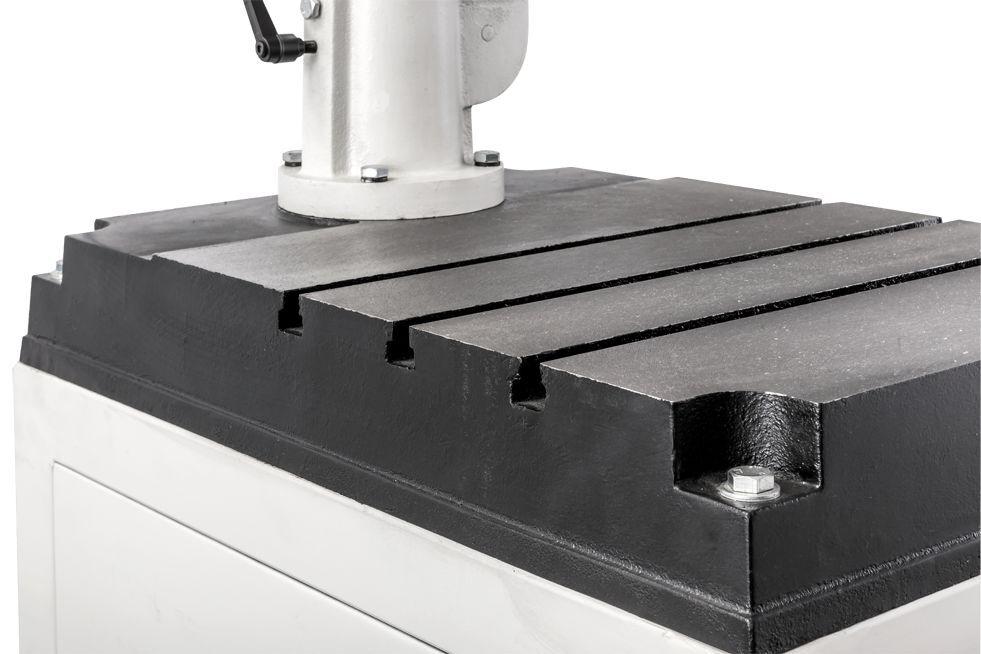

- Рабочий стол из чугунного литья

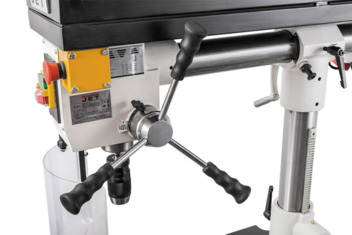

- Регулировка высоты сверлильной части над столом при помощи вращающейся рукоятки
- Быстрозажимной сверлильный патрон
- Три Т-образных паза в столе
Jet JRD-387A — радиально-сверлильный станок промышленного класса, предназначенный для работы с любыми материалами (металл, древесина, пластики, композиты и т.п.). Имеет жесткую, прочную и массивную конструкцию, которая обеспечивает точность, отсутствие вибраций и долговечность. Поставляется в комплекте с металлической тумбой-подставкой, одновременно служащей вместительным отсеком для хранения принадлежностей и инструментов.
Предусмотренные регулировки позволяют адаптировать станок для решения самых разных задач. Так, вылет сверлильной части меняется в широких пределах, благодаря чему можно сверлить отверстия в крупногабаритных заготовках на расстоянии до 540 мм от края. Максимальное приближение к колонне (140 мм) дает наибольшую жесткость конструкции. Для выполнения настройки ослабляют фиксатор и вращают рукоятку привода зубчато-реечного механизма. Точно также регулируется высота сверлильного узла над столом-основанием: вверх или вниз смещается вся вертикальная колонна вместе с головной частью. Для выполнения отверстий под углом к поверхности ее можно наклонить влево или вправо.

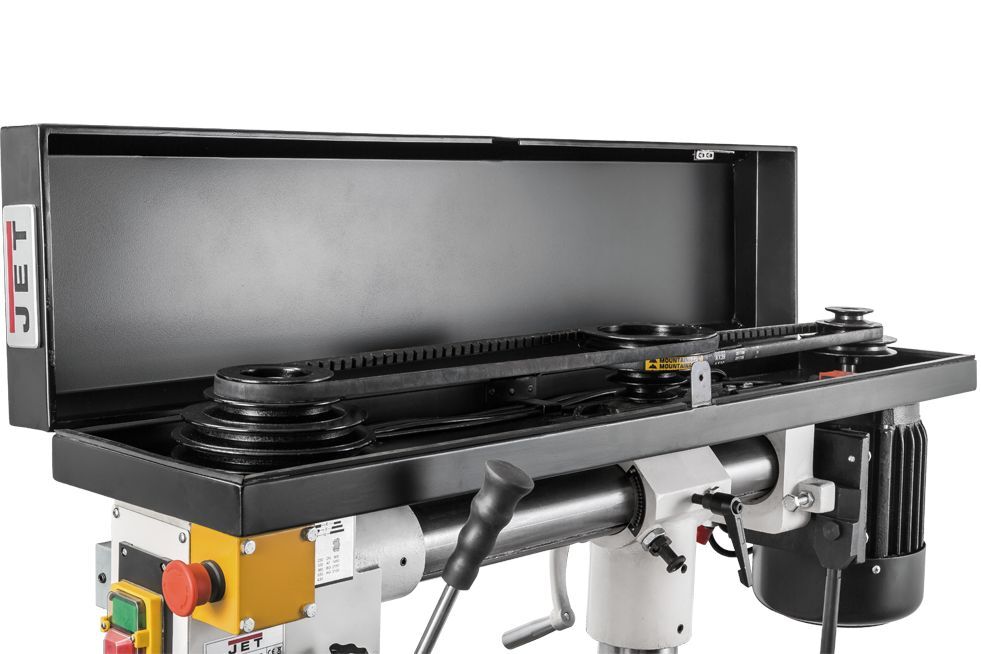

Выбор скорости вращения шпинделя производится переустановкой ремней (их два) на шкивах. Глубину сверления можно контролировать по лимбу или задать винтовым упором-ограничителем.
Характеристики
Напряжение, В 400 Потребляемая (выходная) мощность, кВт 1,35 (0,75) Частота вращения шпинделя на холостом ходу, об/мин 230-3100 Максимальный диаметр зажима для сверл, мм 16 Ход пиноли шпинделя, мм 85 Конус шпинделя/ посадка патрона МК-2/ В16 Вылет шпинделя, мм 140-540 Максимальное расстояние шпиндель-стол, мм 570 Размеры рабочего стола (ДхШ), мм 740х500 Размер Т-образного паза, мм 14 Угол наклона сверлильной части -30°-0-30° Длина, мм 1040 Ширина, мм 570 Высота, мм 1860 Масса, кг 210 Комплектация
Комплектация
- Быстрозажимной 16 мм сверлильный патрон с оправкой

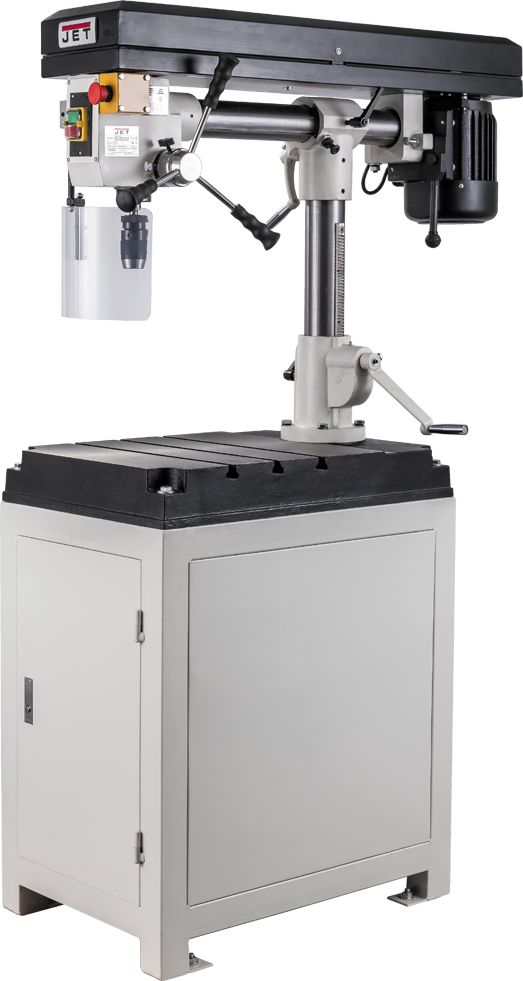

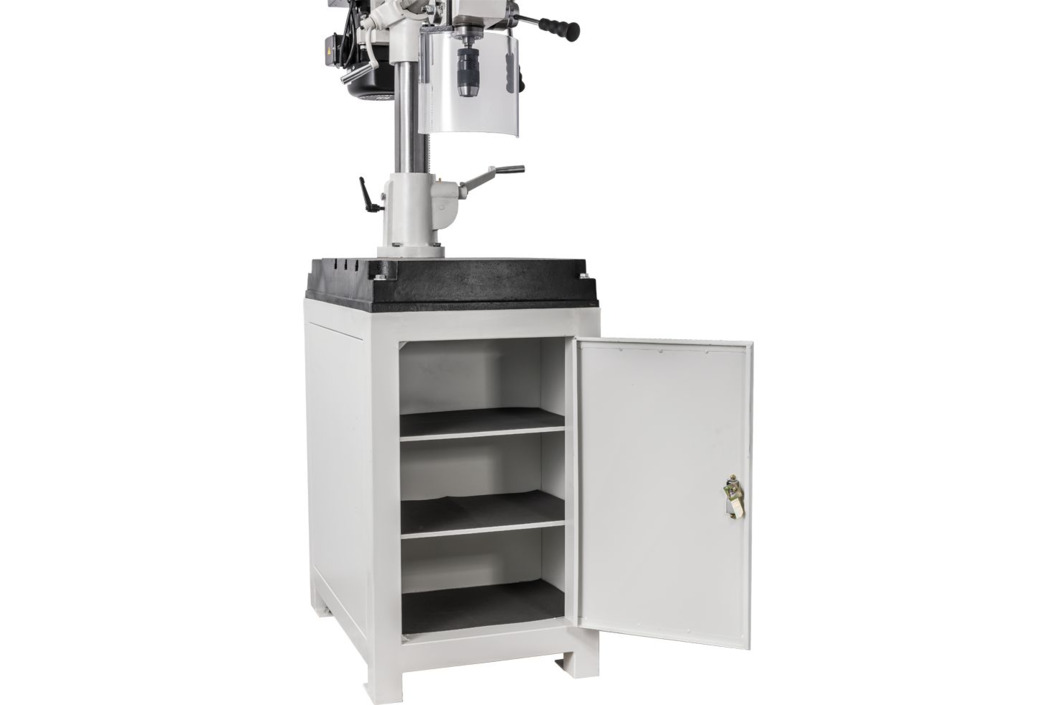

- Тумба-подставка с отсеком для хранения инструментов
-
