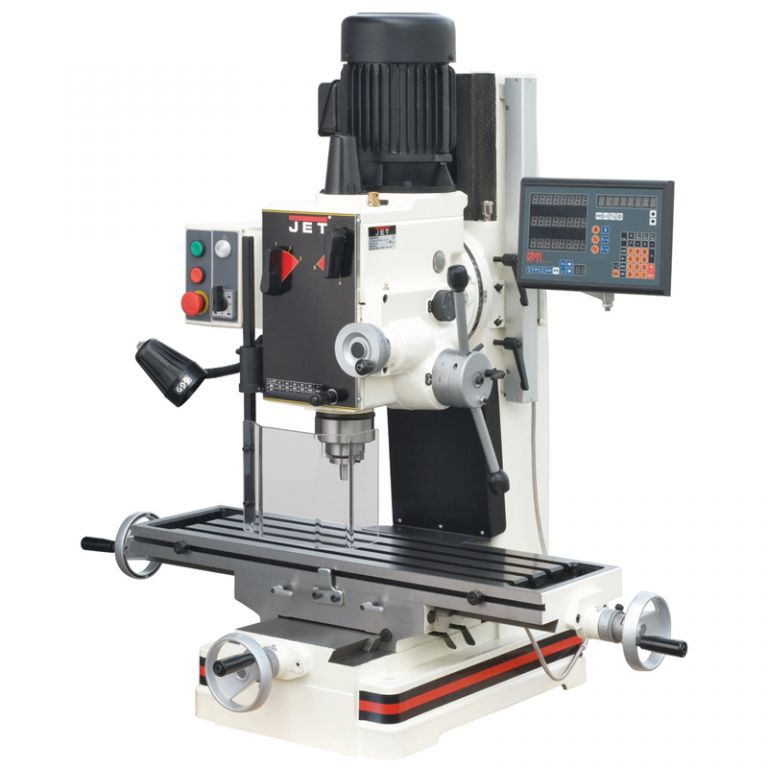

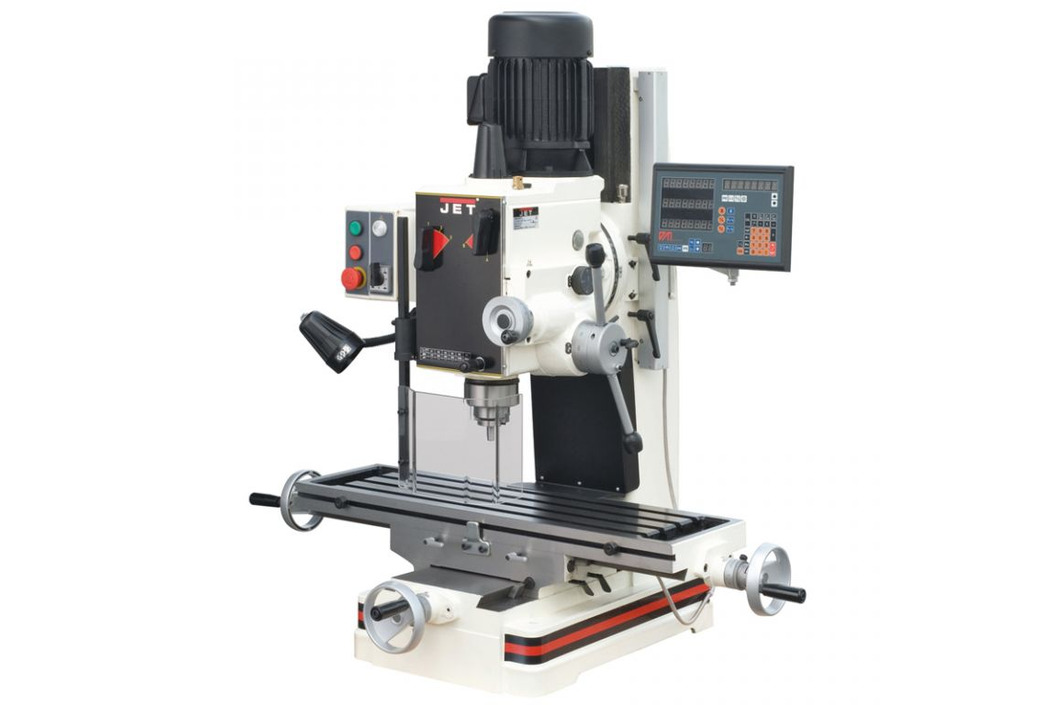

Фрезерно-сверлильный станок JMD-45PFD
- Описание и характеристики
- Часто покупают с этим товаром
- Отзывы (0)
- Задать вопрос
-
Описание
Описание фрезерно-сверлильного станка JMD-45PFD:
- Массивная станина гарантирует работу без вибраций
- Большой прецизионный крестовой стол с регулируемыми клиновидными планками
- Рассчитанный на длительные нагрузки, мощный 2-х ступенчатый двигатель обеспечивает вращение шпинделя от 50 до 2500 об/мин
- Присоединение шпинделя ISO 30 для высокой производительности фрезерования
- Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход
- Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм)
- Правое и левое вращение шпинделя
- Наклон головки вправо/влево для удобства работы
- Перемещение фрезерной головки по направляющим «ласточкин хвост»
- Автоматическая подача пиноли шпинделя
- Устройство цифровой индикации (JMD-45PFD)
.jpg)
Стандартная комплектация:
- Зажимная тяга M12
- Защитный экран с концевым выключателем
- Угловые тиски, ширина губок 85 мм
- Сверлильный патрон 1-13 мм с оправкой
- Торцевая фреза Ø75 мм с оправкой
- УЦИ (Устройство цифровой индикации) (JMD-45PFD)
- Инструмент для обслуживания
Характеристики
Технические характеристики:
Модель
JMD-45PFD
Артикул 380 В
50000401Т
Макс. диаметр сверления (Ст. 3)
32 мм / М20
Макс. диаметр торцевой фрезы
100 мм
Макс. диаметр концевой фрезы
20 мм
Частота вращения шпинделя, 12
50 - 2500 об/мин
Конус шпинделя
ISO 30 (DIN 2080)
Вылет шпинделя
250 мм
Ход пиноли автоподача
107 мм
Автоматическая подача пиноли
0,12/0,18/0,25 мм/об
Диапазон наклона головки
90° влево/30° вправо
Расстояние шпиндель-стол
460 мм
Размер стола X х Y
825 х 240 мм
Ход стола по оси X х Y
520 x 210 мм
Т-образные пазы, 4
16 мм
Выходная мощность
1,1 кВт/S1 100%
Потребляемая мощность
2,1 кВт/S6 40 %
Габаритные размеры (ДхШхВ)
1080х1010х1300 мм
Масса
340 к
Принадлежности:
Артикул
Описание
350045
Закрытая подставка
350055
Устройство подвода СОЖ
385021
Поворотные машинные тиски 150 мм
464816
Поворотный стол с круглой планшайбой 200 мм/МК-3
50000102 *
Патрон шпинделя ISO 30/MK-2
50000103 *
Патрон шпинделя ISO 30/MK-3
50000104
Патрон шпинделя ISO 30/B16
50000105 *
Патрон шпинделя ISO 30/ER32 + комплект 11 цанг (4-20 мм)
50000106
Патрон шпинделя ISO 30/d22
50000170
Комплект прихватов для 16 мм Т-образного паза
50000390
Автоподача по оси X
VR1001061
CS-8 Поворотный стол с 3х кулачковым патроном
VR1001024
TS-3 Задняя бабка с центром для CS-8
VR3303079
16Н Сверлильный патрон 1-16 мм/В16 под ключ
-
