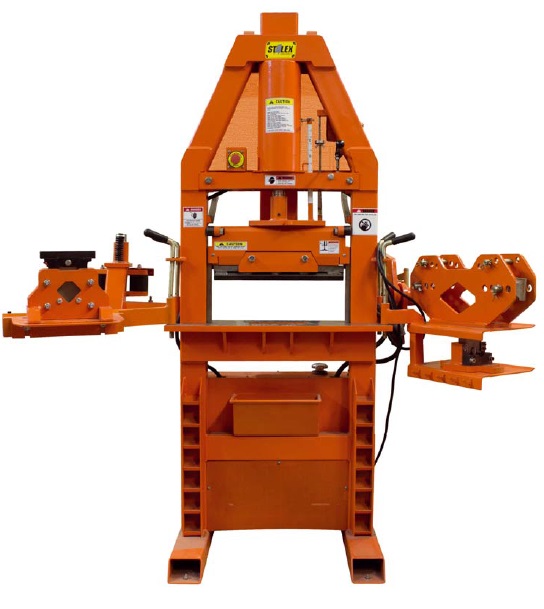

Металлообрабатывающий мастер-станок Stalex M42

Принцип работы многофункционального станка Stalex
Основой мастер-станка Stalex M42 является гидравлический пресс размещённый на осевой линий конструкции станка, усилие пресса составляет 42 тонны.
Гидравлика станка:

• в верхней части станка установлен гидравлический пресс;
• в нижней части станка размещён гидравлический бак (из которого гидравлическое масло подаётся в двухходовой цилиндр).

Рабочий стол размещён в центральной части станка. Станок имеет 4 боковые опоры на которых можно разместить более востребованные для клиента узлы станка.
Необходимый узел подводится с боковых опор и размещается по центру рабочего стола так, чтобы осевая линия гидравлического пресса совпадала с центральной частью узла.
Мастер-станок Stalex M42 обрабатывает материалы (резка, гибка, пробивка отверстий листа и полосы, резка уголка, резка профильной трубы, резка сегментов круглой трубы, гибка круглой трубы) давлением, опуская-нагнетая двухходовой цилиндр на узел станка.
Станок имеет 6 основных узлов и комплекты штампов для гибки листа и полосы, гибки круглых труб и пробивки отверстий.

Резка листовой стали
При длине резки 300мм – макс. толщина реза 9,5 мм
При длине резки 200мм – макс. толщина реза 12,7 мм
Наличие смежной линейки на рабочем столе для фиксации листа для рубки под углом.

Пробивка отверстий
Узел перфорирования имеет 6 комплектов пробивки отверстий – Ø8; Ø10; Ø12; Ø16; Ø19; Ø25мм
Пример:

• пробивка отверстий Ø25мм при толщине до 9,5мм
• пробивка отверстий Ø19мм при толщине до 12,7мм

Гибка круглой трубы
Узел гибки круглой трубы продавливает заготовки при помощи гидравлического двухходового цилиндра с тремя сменными рабочими опорами. Помимо трёх рабочих опор станок имеет две горизонтальные опоры, которые устанавливаются в отверстия для регулировки радиуса гиба.

Гибка труб круглого сечения:
½" (12,7мм); ¾" (19,05мм); 1" (25,4мм); 1 ¼" (31,75мм); 1 ½ (38,1мм); 2" (50,8мм)

Резка профильной трубы
Резка профильной трубы от 12мм до 50мм, толщина стенки до 4,75мм

Резка уголка и резка сегментов круглой трубы
Резка стального уголка до 75х75мм, толщина стенки до 5мм
Вырубной пресс для труб до Ø 25,4мм

Гибка и штапмы для гибки
Гибка листа - длина 500мм, толщина до 20мм
