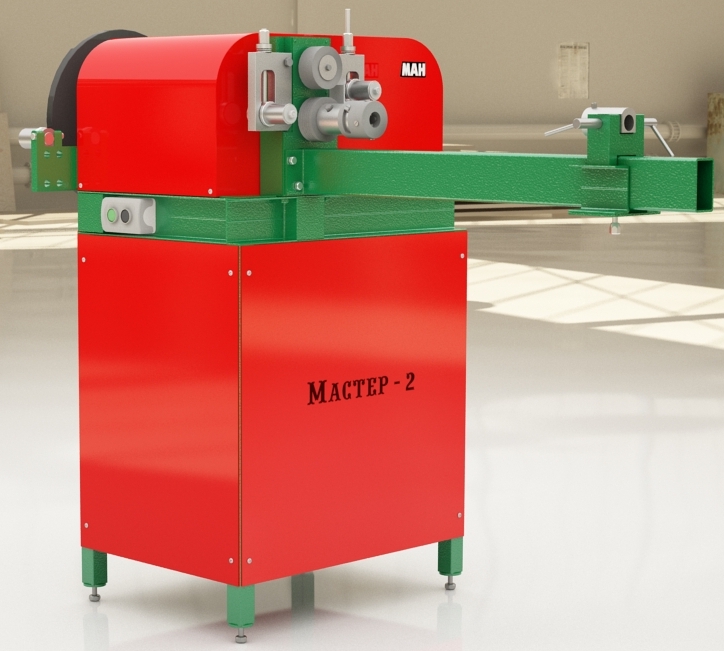

Кузнечный станок Мастер-2
Срок доставки 15-30
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Технические характеристики:
Используемый металлопрокат для продольной скрутки (сталь 0-3): Квадрат: 8х8, 10х10, 12х12, 14х14, 16х16, 18х18, 20х20 мм
полоса макс. сеч. 20х8 ммпрофильная труба: 10х10, 10х15, 15х15 ммИспользуемый металлопрокат для спиральной завивки (сталь 0-3):
профильная труба: 10х10, 10х15, 15х15 ммКвадрат: 8х8, 10х10, 12х12, 14х14 мм
круг Ø 8, 10, 12, 14 мм.
полоса макс сеч. 20х8 мм.Используемый металлопрокат для декоративных сдавливаний (сталь 0-3) Квадрат: 8х8, 10х10, 12х12, 14х14, 16х16, 18х18, 20х20 мм
полоса макс. сеч. 20х8 ммкруг Ø 8, 10, 12, 14 мм.Используемый металлопрокат для прокатки конца прутка (под «гусиную лапку» или граненую пику) (сталь 0-3): Квадрат: 8х8, 10х10, 12х12, 14х14 мм круг Ø 8, 10, 12, 14 мм.Частота вращения рабочего вала
9,0 об/мин
Направление вращения рабочего вала
Реверсивное
Мощность эл.двигателя
2,2 кВт
Ток питания сети
220/380V, 50Гц
Габаритные размеры, длина*ширина*высота
727 х 670 х 1212 мм
Масса станка
410 кг
Используемый газ (для горелки минигорна)
Пропан бытовой
Максимальная температура нагрева металла горелкой
1100 градусов
-
Описание
Станок для ковки «Мастер-2» предназначен для изготовления кованых элементов из длинномерного профильного металлопроката. Работает с заготовками квадрат, круг, полоса, профильная труба с самыми распространенными, «ходовыми» размерами от 6 до 24. Может быть с двигателем на 380В и 220В.
Станок «Мастер-2» выполняет операции двух станков для ковки – классическую ковку и прокатку (нанесение фактуры). Станок осуществляет операции холодной ковки: спиральную завивку, продольное скручивание прутка металла, декоративную прокатку и операции горячей ковки разогрев и прокатку концов прутка.
Изготовление различных элементов ковки - волют, бубликов, колец, торсиона, «шишки-корзинки», дуг, хомутов, усиление профтрубы 15 и 20, доворачивание завитка, пики граненые и купольные, «лапки гусиные». Прокатка (нанесение фактуры) на полосу, квадрат, круг выполняется на холодную.
Особенности
- Создан для тяжелых производственных условий. В конструкции станка используется только качественная электрика Shneider. Не используется преобразователь частоты, который часто выходит из строя (это простои, гарантийные случаи). Станок "Мастер-2" работает и в пыли, и при разных низких - высоких температурах, в тяжелых производственных условиях.
- Прокатные операции. Валки для прокатки полосы, квадрата и круга без нагрева заготовок. Вам не нужно покупать другой станок, операции нанесения фактуры на полосу, квадрат доступны при несложной смене оснастки на станке "Мастер-2". Ассортимент рисунков постоянно пополняется.
- Изготовление элементов сразу из двух заготовок без раскованных окончаний лапок, что увеличивает производительность и повышает качество изготавливаемых элементов.
- Если у клиента нет возможности приобрести станок с питанием на 380V, в подобных ситуациях можно заказать станок на 220V без потери в мощности двигателя и производительности станка.
- В «Мастер-2» простая и надежная система фиксации заготовки калибровочными винтами. Заготовка не зажимается, а выставляется её калибр в отличие от используемого у аналогов эксцентрикового зажима, где большая вероятность вырывания заготовки.
- «Открытый» тип модулей и малый вес -работнику «Мастер-2» легко контролировать процесс ковки и производить смену оснастки и настройку станка.
Комплектация:
Комплектующие
Металлопрокат (мм)
■ квадрат
● круг
▬ полоса
□ профтруба
○ трубаКомплектации
380V
220V
МЕГА-лекало - изготовление волют длиной от 600мм и шириной завитка от 200 до 350мм с раскованными и нераскованными окончаниями
■ 8,10, 12, 14
● 6, 8, 10, 12, 14, 16
▬ 20х4,25х4
□ 10, 15, 20+
+
Лекало большое сборное – изготовление волют длиной от 210мм с раскованными и нераскованными окончаниями
■ 8,10, 12, 14
● 6, 8, 10, 12, 14, 16
▬ 20х4,25х4
□ 10, 15, 20+
+
Лекало среднее – изготовление бубликов длиной от 200мм с раскованными и нераскованными окончаниями
■ 8,10, 12, 14
● 6, 8, 10, 12, 14, 16
▬ 20х4,25х4
□ 10, 15+
+
Лекало малое – изготовление бубликов длиной от 140мм с раскованными и нераскованными окончаниями
■ 8,10, 12, 14
● 6, 8, 10, 12, 14, 16
▬ 20х4,25х4
□ 10, 15+
+
Планшайба большая – изготовление колец диаметром 120мм
■ 8,10, 12, 14
● 6, 8, 10, 12, 14
▬ 20х4, 25х4
□ 10, 15+
+
Планшайба малая – изготовление колец диаметром 90мм
■ 8,10, 12, 14
● 6, 8, 10, 12, 14
▬ 20х4, 25х4
□ 10, 15+
+
Зажим для профтрубы - изготовление продольной скрутки, шишки-корзинки
□ 10, 15
+
+
Кронштейн для продольной скрутки
■ 8,10, 12, 14, 16, 18, 20
▬ 20х4, 25х4
□ 10, 15+
+
Прокатный модуль – изготовление пик граненых, купольных, «гусиной» лапки, шишки-корзинки
■ 8,10, 12, 14, 16
● 6, 8, 10, 12, 14, 16
▬ 20х4, 25х4
□ 10, 15, 20+
+
Печь газовый горн-горелка (пропан бытовой)
+
+
Модуль вальцов – изготовление дуг, арок
■ 8,10, 12, 14, 16, 18, 20, 22, 24
● 6, 8, 10, 12, 14, 16, 18, 20, 22, 24
▬ 20х4, 25х4
□ 10, 15, 20, 25, 30
○ 10, 15, 20, 25, 32, 36+
+
Ролики для хомутов – изготовление хомутов
1,5 х 18мм
1,5 х 23мм+
+
Ролики для усиления профильной трубы
□ 15, 20
+
+
Устройство доворачивания – догибает лапку волюты
■ 8,10, 12, 14, 16
● 6, 8, 10, 12, 14, 16
▬ 20х4, 25х4
□ 10, 15, 20+
+
Ролики для прокатки полосы на ребро (комплект: 1 центральный, 2 боковых)
▬ 20х4, 25х4, 40х4
на заказ
на заказ
Модуль для нанесения фактуры на полосу, квадрат
■
▬
●на заказ
на заказ
М2-1 Валки для нанесения фактуры
Узор "Рельеф" пара (1 гладкий, 1 с рисунком)
*Необходим модуль для нанесения фактуры
▬ 40х4
на заказ
на заказ
М2-2 Валки для нанесения фактуры
Узор "Цепь"
пара (1 гладкий, 1 с рисунком)
▬ 40х4
на заказ
на заказ
М2-3 Валки для прокатки квадрата, круга - 10 и 14 (пара)
*Необходим модуль для нанесения фактуры■ 10 и 14
● 10 и 14
на заказ
на заказ
М2-4 Валки для прокатки квадрата, круга - 12 и 16 (пара)
*Необходим модуль для нанесения фактуры■ 12 и 16
● 12 и 16
на заказ
на заказ
М2-5 Валки для прокатки квадрата 16 и 20 (пара)
*Необходим модуль для нанесения фактуры■ 16 и 20
на заказ
на заказ
Элементы "Мастер-2"
Квадрат ■ Круг ● Профтруба □ Полоса ▬
-
