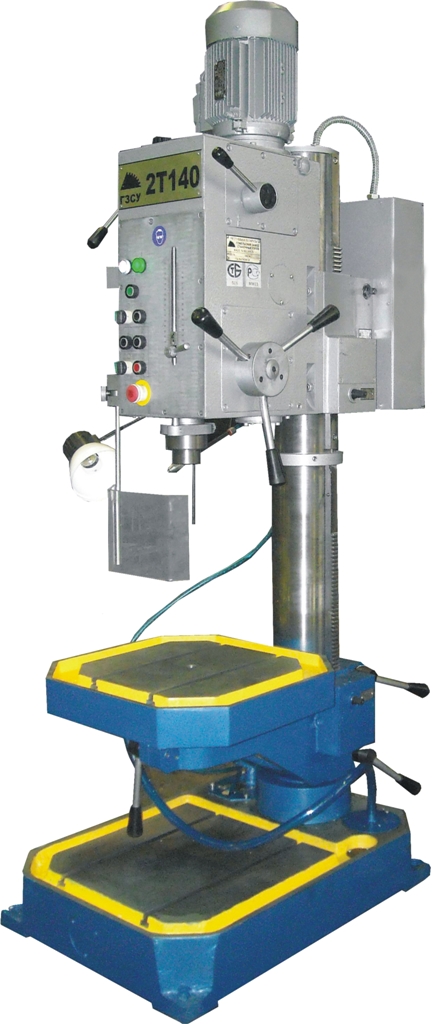

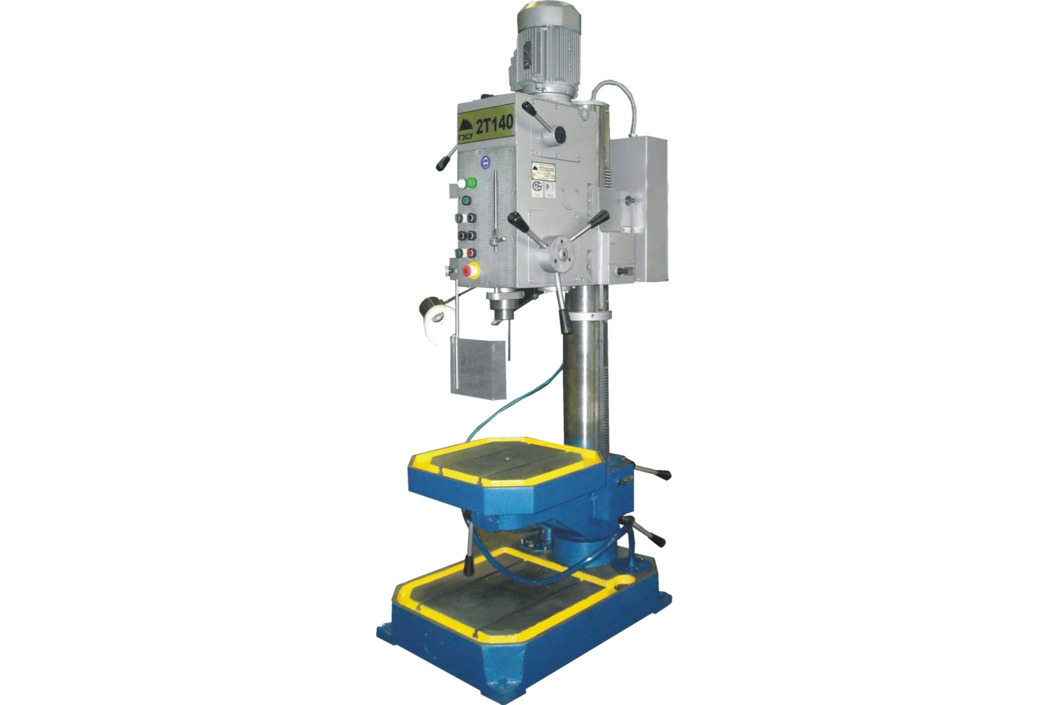

Вертикально-сверлильные станки 2Т140, 2Т125
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Модель
2Т140
2Т125
Наибольший условный диаметр сверления, мм
сталь 45
чугун СЧ20
40
45
25
32
Наибольший диаметр нарезаемой резьбы, мм, в стали 45
М24
М20
Конус шпинделя
Морзе 4
Морзе 3
Расстояние от оси шпинделя до образующей колонны (вылет), мм
300
260
Наибольшее перемещение шпинделя, мм
160
160
Расстояние от торца шпинделя до стола, мм
0-700
0-820
Расстояние от торца шпинделя до плиты, мм
710-1100
940-1100
Перемещение сверлильной головки, мм, не менее
240
--
Перемещение стола, мм, не менее
500
670
Суммарный угол поворота стола вокруг колонны
вокруг собственной оси180º
360º
180º
---
Размер рабочей поверхности, мм
стола (LxB)
плиты (LxB)500х500
560х560
400х500
500х525
Диаметр колонны, мм
145
120
Количество скоростей шпинделя
8
8
Пределы частот вращения шпинделя, об/мин.
75…1800
80…2000
Количество подач шпинделя
3
3
Величина подач шпинделя, мм/об.
0,1; 0,2; 0,3
0,1; 0,2; 0,3
Наибольшее усилие подачи шпинделя, Н
11400
6000
Наибольший крутящий момент на шпинделе, Нм,
не менее
150
70
Отключение подачи при достижении заданной глубины сверления
Ручное, автоматическое
Реверсирование шпинделя на заданной глубине резьбы
Ручное, автоматическое
Класс точности станка ГОСТ 8-82
Н
Н
Габаритные размеры станка (LхBхH), мм, не более
950х560х2200*
770х540х2140
Масса станка (нетто/брутто), кг, не более
575/705
450/580
Габаритные размеры упаковки (LхBхH), мм, не более
2170 x 1120x 845
2380 × 980×790
Род тока питающей сети
трехфазный, переменный
Напряжение, В
380 ± 38**
Частота тока, Гц
50 ± 1**
Мощность привода главного движения, кВт
2,2
1,5
Частота вращения, об/мин
1500 синхронная
Производительность насоса системы охлаждения, л/мин, не менее
2,5
2,0
Мощность электродвигателя системы охлаждения, кВт
0,18
Наибольшая суммарная мощность электродвигателя, кВт
2,38
1,68
*- при расположении сверлильной головки в крайнем верхнем положении
** - если заказ-нарядом не оговорены другие параметры
Поставляется по требованию заказчика за отдельную плату к станку 2Т125 и 2Т140
Тиски 7200-0215-02 ГОСТ 16518 с комплектом деталей крепления– 1 шт.
Патрон сверлильный 6150-7003-03 ТУ РБ 0022.3728.021 – 1 шт.
Патрон резьбонарезной 045.0730.000 с комплектом предохранительных головок М5-М12 – 1 шт.
-
Станки предназначены для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механической подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки. На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.
-
Входит в комплект и стоимость станка.
- Клин ГОСТ 3025 7851-0012 – 1 шт.
- 2К52-1.9000.000 рукоятка – 1 шт.
- 2К52 -1.89.10.000 ключ для электрошкафа – 1 шт.
- 007.2000.001 ключ для сли
-
