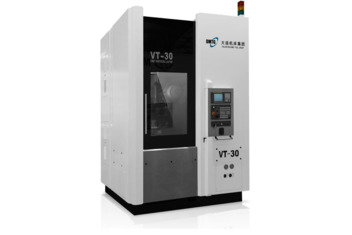

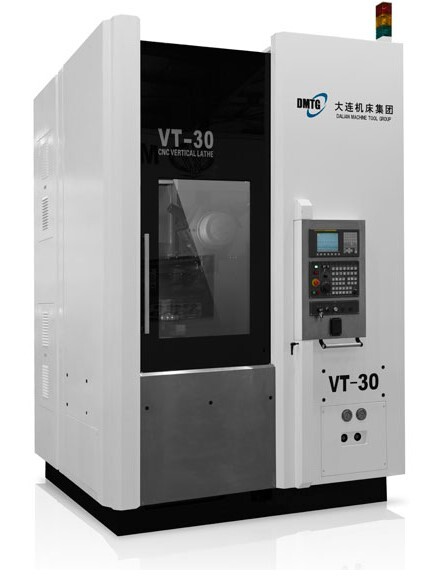

Вертикальный токарный станок с ЧПУ серии VT-20

Код товара: VT-20

0 отзывов

Вертикальный токарный станок с ЧПУ серии VT-20

Бренд: DMTG™

Страна производства: Тайвань

Под заказ

Цена по запросу

Уточнить цену

Доставка курьером

Характеристики
Описание
Комплектация
Отзывы (0)
Задать вопрос

Характеристики

Технический параметр	Ед. измерения	VT-20
Максимальный диаметр точения	мм	450
Диаметр рабочего стола	мм	450
Максимальная высота обработки	мм	500
Скорость шпинделя	об/мин	50-2200
Диаметр патрона	мм	450
Конус шпинделя	тип	А2-8
Диаметр переднего подшипника шпинделя	мм	150
Перемещение по осям X/Z	мм	420/520
Ускоренная подача по осям X/Z	м/мин	20/20
Точность позиционирования по осям X/Z	мм	0,035 / 0,040
Повторяемость точности позиционирования X/Z	мм	0,0075 / 0,015
Число позиций резцедержателя	мм	6 (опция 8)
Сечение державки инструмента	мм	32 х 32
Диаметр расточной оправки	мм	50 / 40 /32
Мощность главного двигателя	кВт	18,5/22
Мощность двигателя по оси X	кВт	4,5
Мощность двигателя по оси Z	кВт	6
Габаритные размеры	мм	3900х1940х3200
Вес станка	кг	8000

Описание

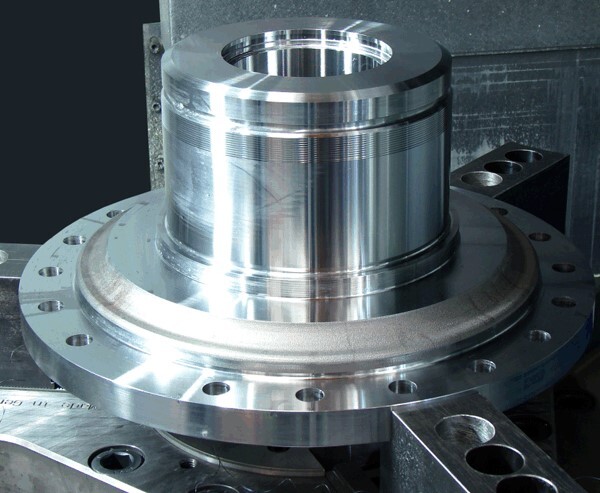

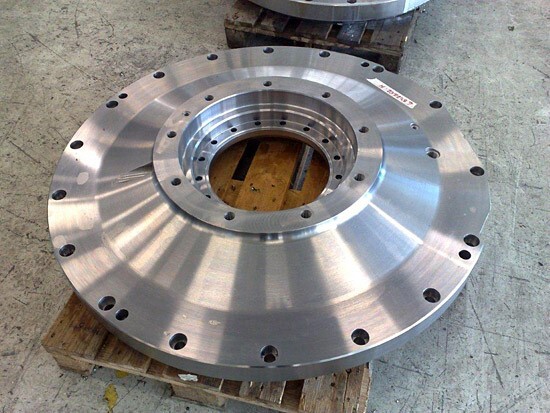

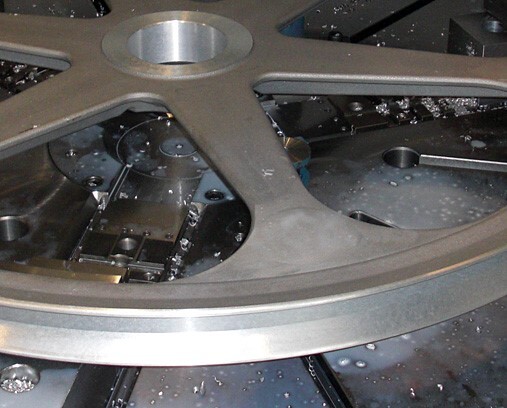

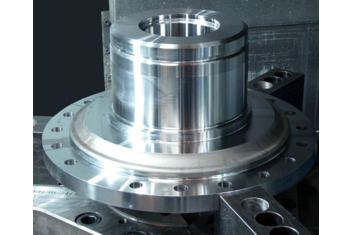

Вертикальные токарные станки предназначены для обработки крупногабаритных заготовок сложной конфигурации с высокой точностью. Обработка возможна в один или несколько проходов наружных и внутренних поверхностей деталей тел вращения, развертывания центральных отверстий, зенкерования, сверления и нарезания различных резьб.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Вертикальное расположение шпинделя позволяет обрабатывать крупногаборитные заготовки с большой массой, при этом станок занимает минимальную производственную площдь.
Цельнолитая колонна с широко разнесенными направляющими обладает повышенной жесткостью и виброутойчивостью.
Закаленные направляющие станины имеют твердость не ниже – 50 HRC (индукционный способ закаливания), направляющие салазок суппорта имеют специальное износостойкое TFS покрытие, что обеспечивает длительное сохранение точности, плавное и точное перемещение подвижных узлов станка.

Конструктив токарного вертикального станка DMTG серии VT – структура станка / Зона обработки

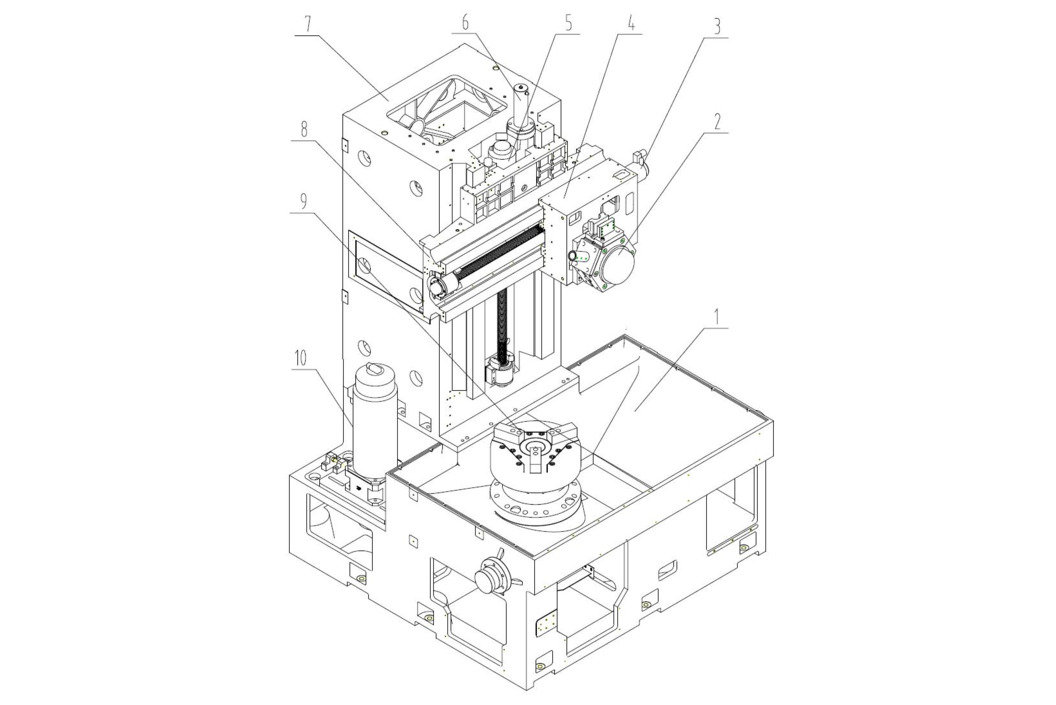

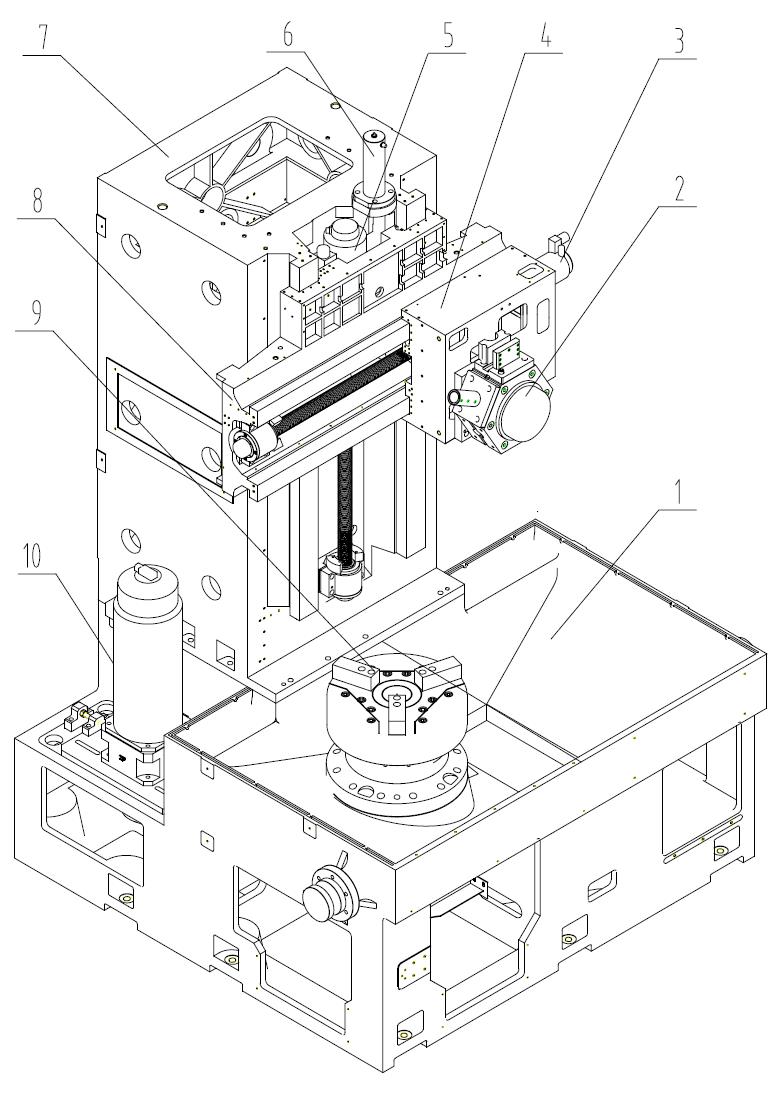

Станина (1); резцедержка (2); сервомотор оси X (3); салазки (4); сервомотор по оси Z (5); Гидравлический цилиндр противовеса (6); колонна (7); салазки (8); патрон (9); эл. двигатель шпинделя (10).

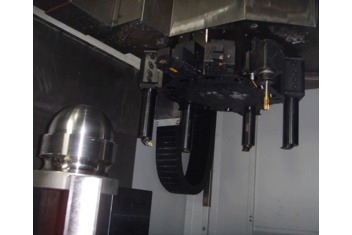

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА:

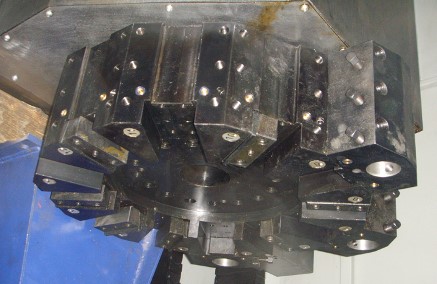

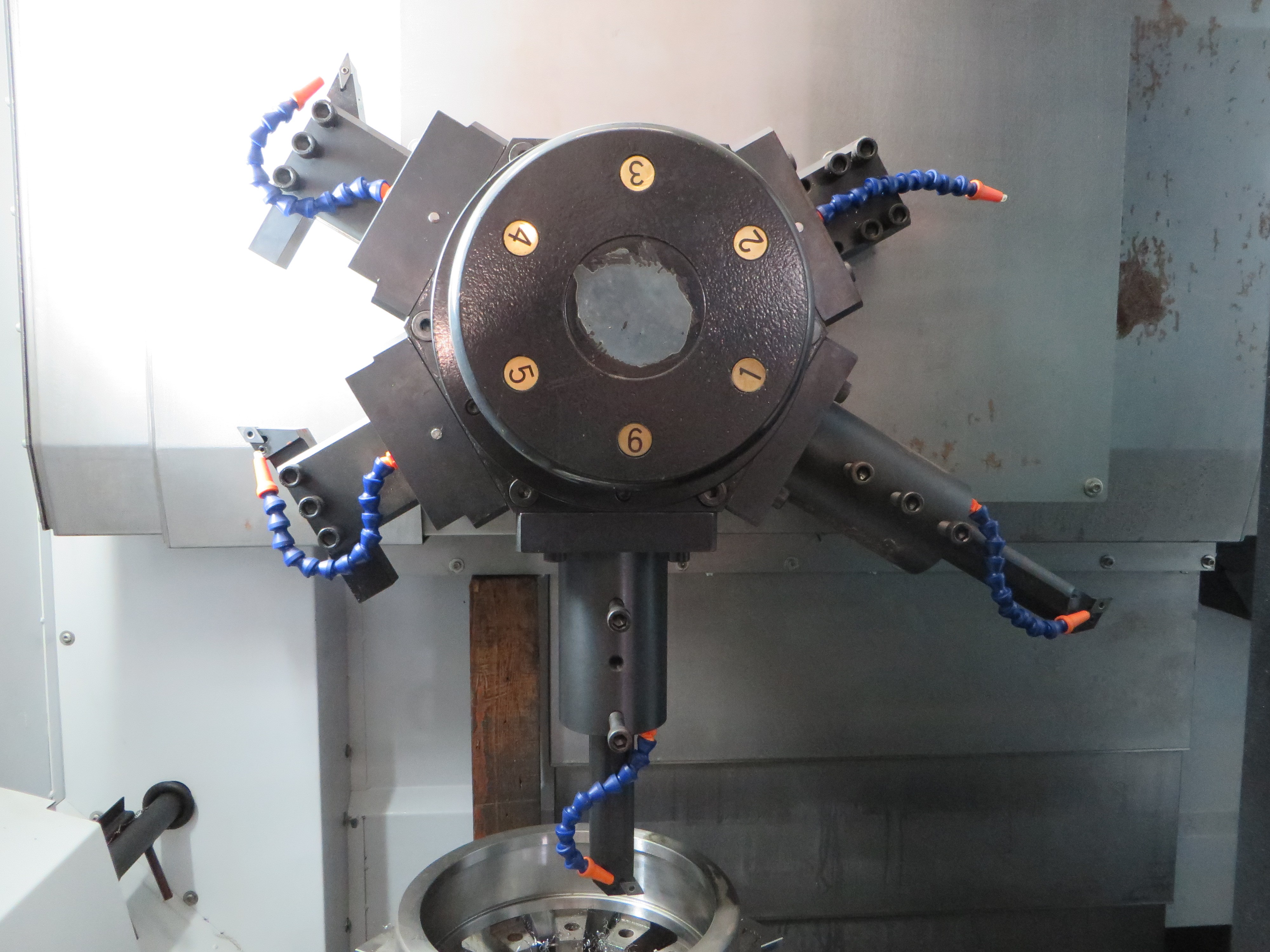

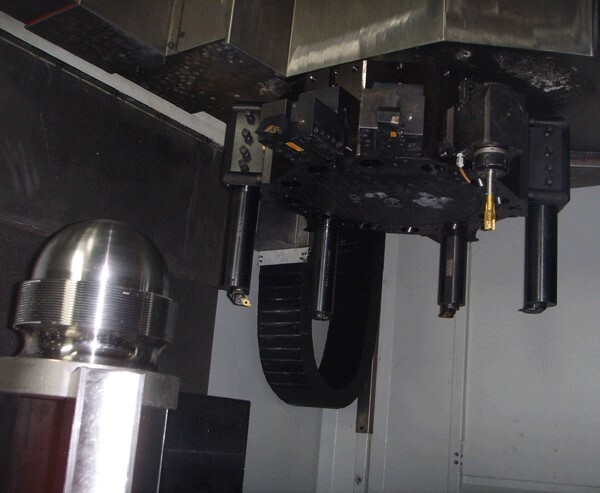

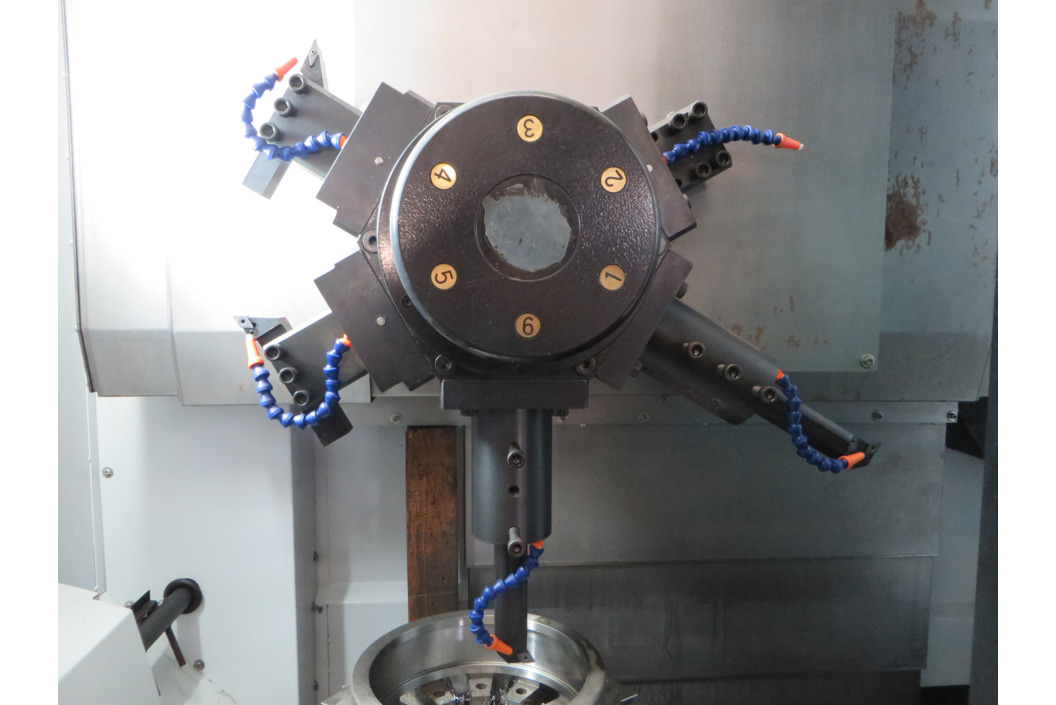

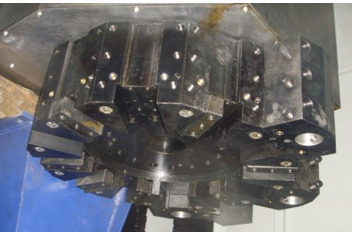

Мощная 8-ми позиционная револьверная головка разработана специально для экстремально жесткого точения, что обусловлено её габаритами и техническими параметрами	6-ти позиционная револьверная головка с увеличенным сечением инструмента.	Опционально возможна установка револьверной головки с приводным инструментом.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

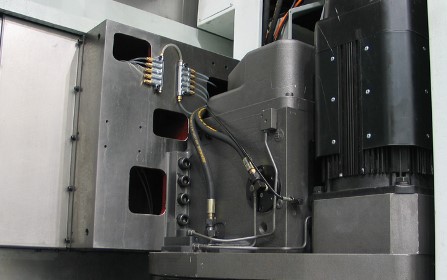

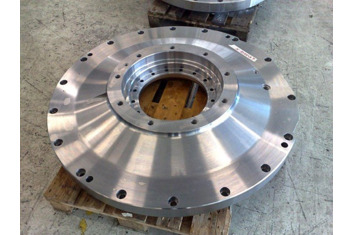

	На станке используется серво шпиндель, привод осуществляется с помощью шкива приводного ремня. Передний и задний подшипник – двухрядный радиальный роликовый подшипник производства NSK (Япония).

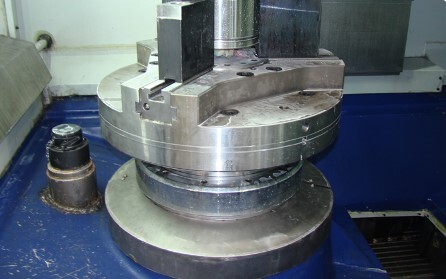

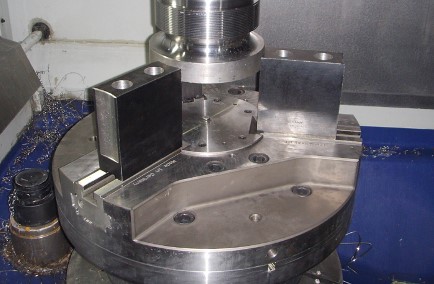

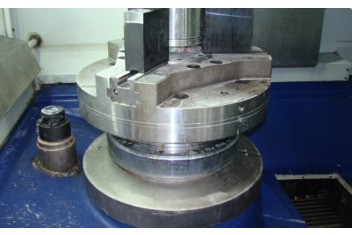

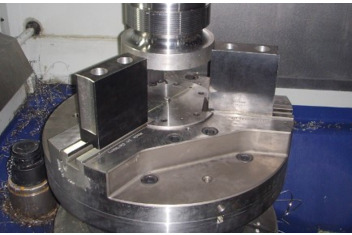

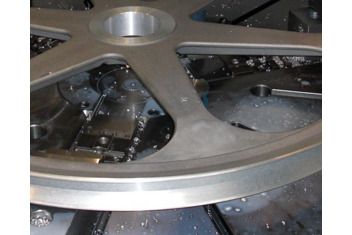

	Патрон устанавливается на передней части шпинделя и предназначен для крепления заготовок большего диаметра.

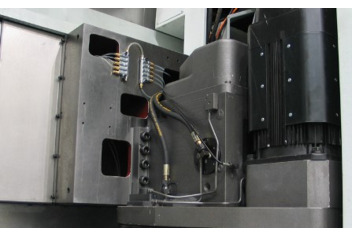

	Подачи по осям X и Z осуществляются при помощи серводвигателей по высокоточным роликовым ШВП. Использование роликовых направляющих значительно повышает точность и сокращает время перемещений. На оси Z установлен балансирующий гидроцилиндр, который воспринимает нагрузку от массы каректи, ползуна и резцедержателя, тем самым продлевает ресурс ШВП и повышает точность обработки.

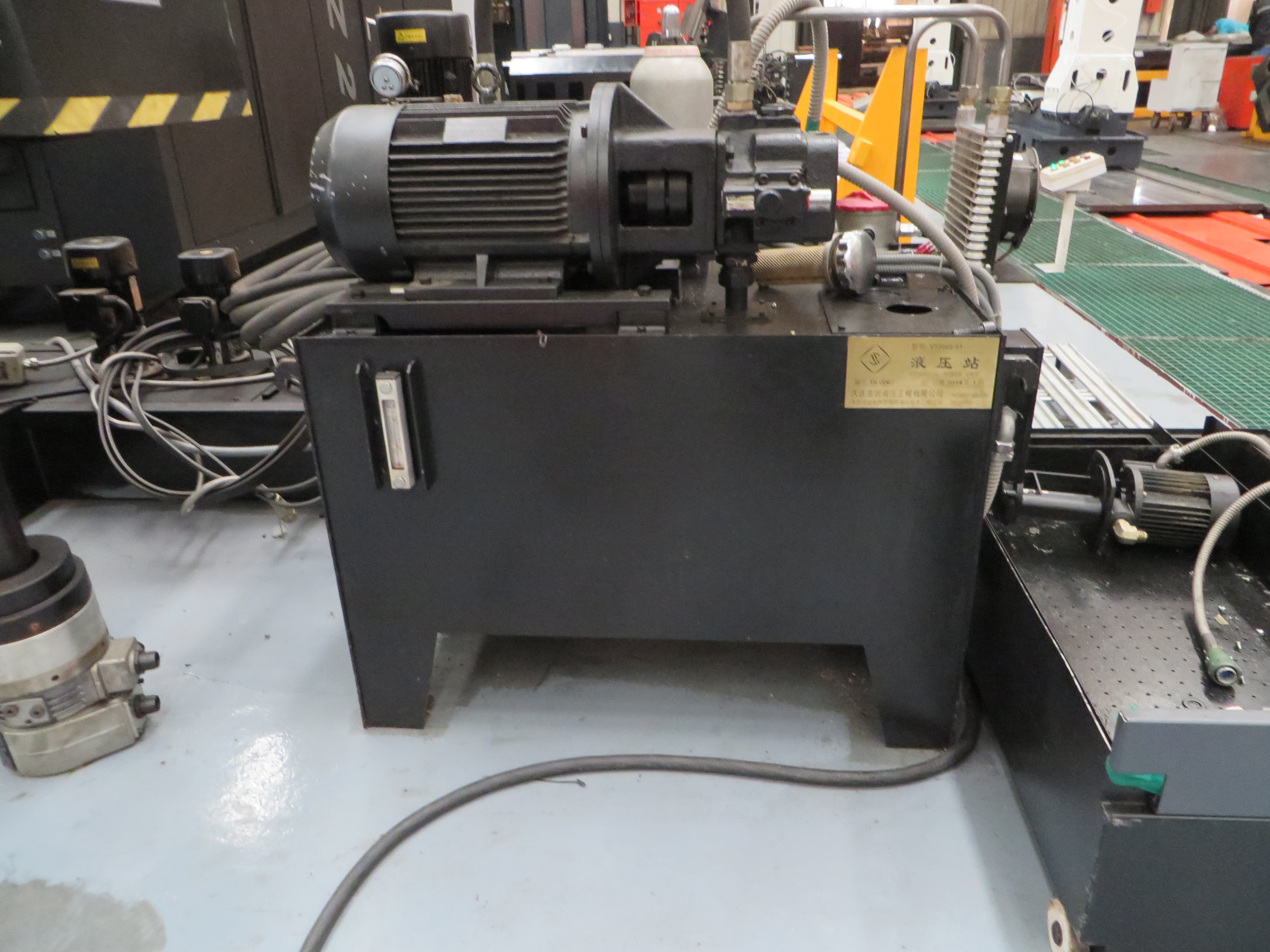

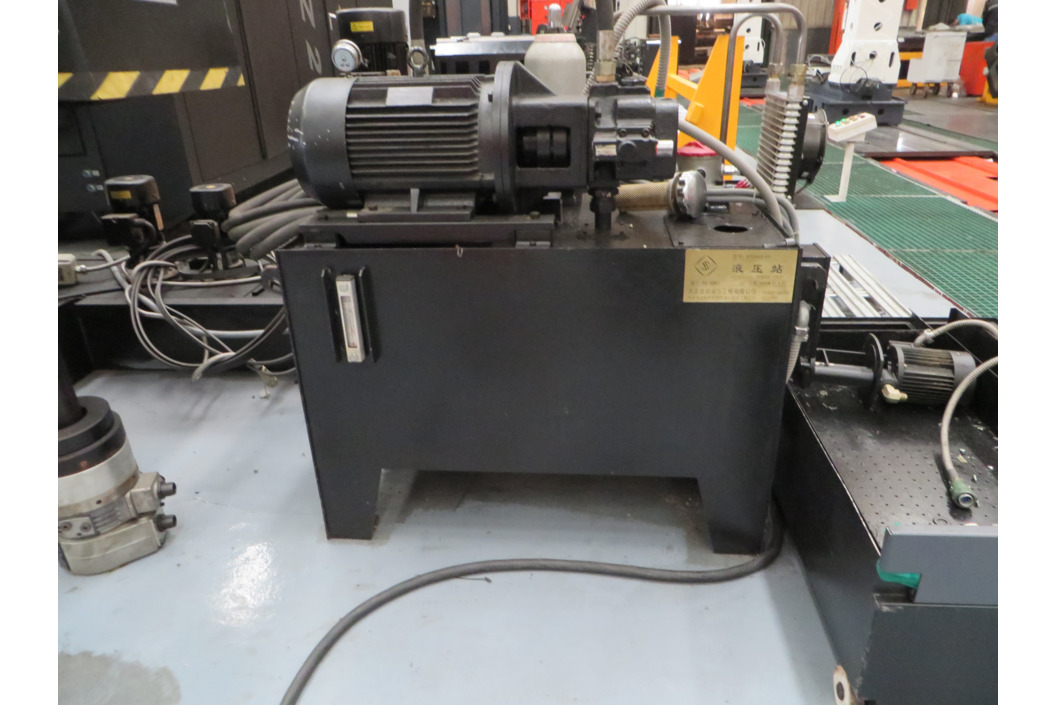

	Гидравлическая система состоит из клапанного блока, масляного насоса, охладителя и других важных компонентов. Габариты: 1100 х 700 х 700 мм, объём 280 литров, давлением 8 Мпа, мощность 5,5 KW.
