Вертикальный обрабатывающий центр DMTG серии VDL-1300

Код товара: VDL-1300

0 отзывов

Вертикальный обрабатывающий центр DMTG серии VDL-1300

Бренд: DMTG™

Страна производства: Тайвань

Под заказ

Цена по запросу

Уточнить цену

Доставка курьером

Характеристики
Описание
Комплектация
Отзывы (0)
Задать вопрос

Характеристики

Модельный ряд	VDL-1300
Размеры рабочего стола, мм	1300х560
Перемещение по осям X/Y/Z	1270/560/600
Наибольшая нагрузка на стол, кг	750
Диапазон скорости вращения шпинделя, об/мин	60-8000
Расстояние от центра шпинделя до направляющих колонны, мм	750
Расстояние от торца шпинделя до поверхности рабочего стола, мм	135-735
Тип направляющих	Х/Y:качения Z: скольжения
Быстрые перемещения по осям Х/Y/Z, м/мин	24/24/18
Точность позиционирования, мкм	±4
Повторяемость, мкм	±2,5
Скорость подачи, мм/мин	1-10000
Мощность электродвигателя главного привода, кВт	11/15
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	20
Максимальная масса инструмента, кг	7
Максимальный диаметр/длина инструмента, мм	100/305
Время смены инструмента, сек	6
Габаритные размеры, мм	3200х2350х2650
Масса нетто, кг	7200

Описание

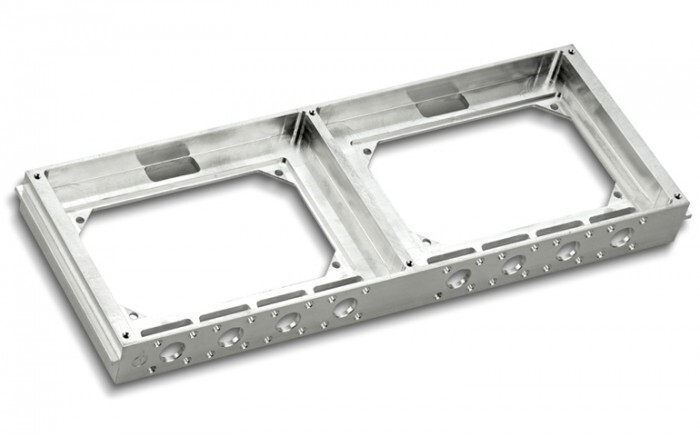

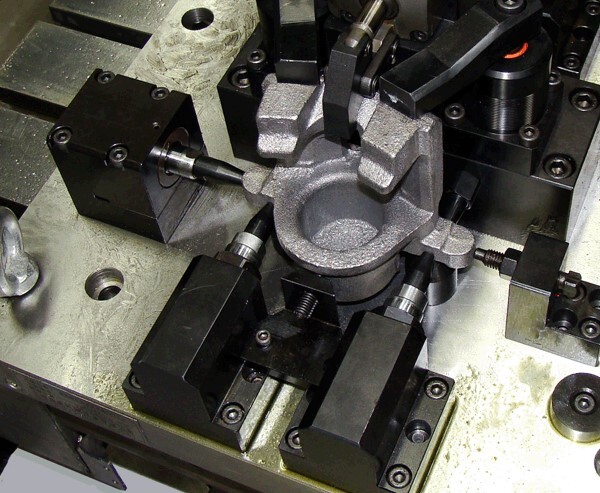

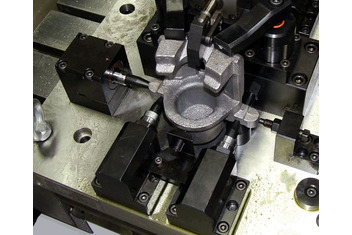

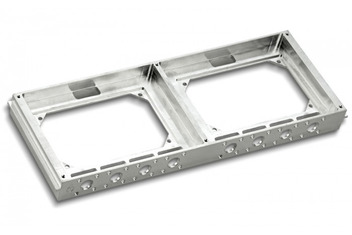

Современные обрабатывающие центры позволяют проводить комплексную обработку сложных деталей с разных сторон без их перебазирования и имеют автоматическую смену инструмента. Металлообрабатывающее оборудования такого типа, используется для обработки корпусных заготовок.

Обрабатывающие центры отличаются высокой производительностью, в среднем производительность обрабатывающего центра в 3—8 раз выше, чем производительность универсального станка. Это объясняется резким сокращением доли вспомогательного времени (до 60 – 70%) в общем цикле обработки. Вспомогательное время уменьшается вследствие наличия автоматической смены инструмента, высокой скорости позиционирования рабочих органов станка. Машинное время обработки снижается за счет интенсификации и оптимизации режимов резания, применения современных высокопроизводительных режущих инструментов, увеличения мощности главного привода и диапазона частот вращения шпинделя, повышения жёсткости и виброустойчивости станков.
Обрабатывающие центры DMTG имеют широкий спектр комплектаций в зависимости от нужд производственного процесса предприятия. Все станки сертифицированы и имеют официальную гарантию производителя.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Высокая жесткость и стабильность
Высокая точность шпинделя
Защита зоны резания
Сервоприводы, двигатели и система ЧПУ Fanuc (Япония)
Подшипники шпинделя и ШВП NSK (Япония)
Контроль качества сборки приборами Renishaw

НАЗНАЧЕНИЕ:

Фрезерование
Расточные работы
Нарезание резьбы
Зенкование
Развертывание

ОБЛАСТЬ ПРИМЕНЕНИЯ:

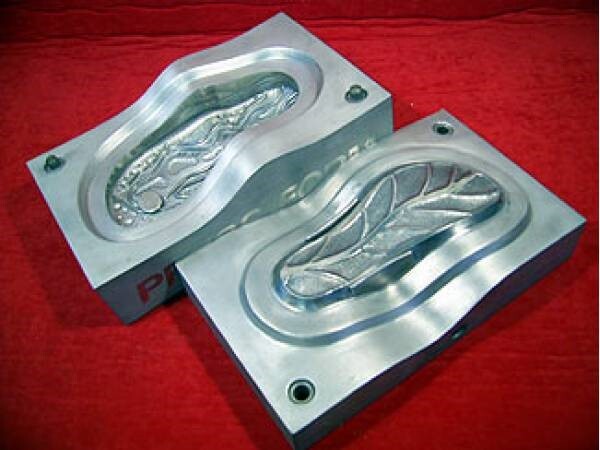

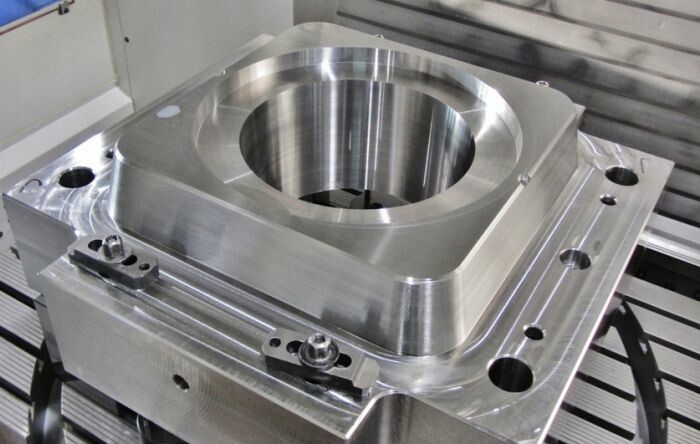

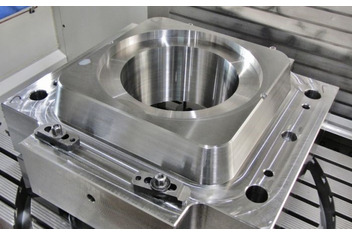

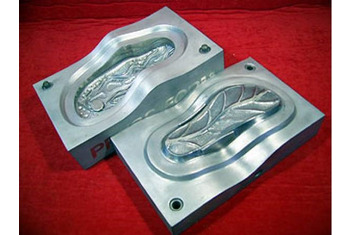

Современные высокопроизводительные фрезерные обрабатывающие центры серий VDL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

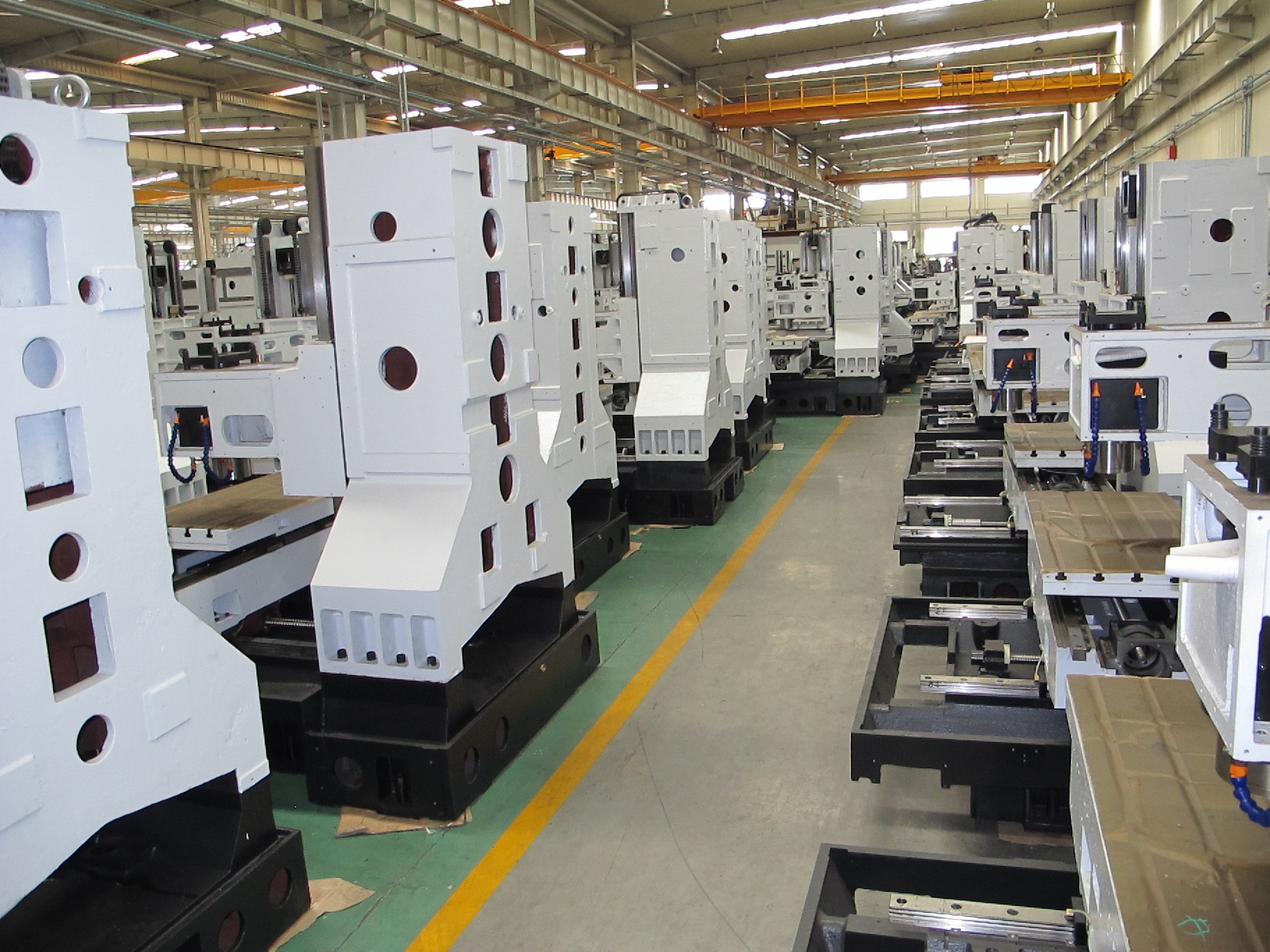

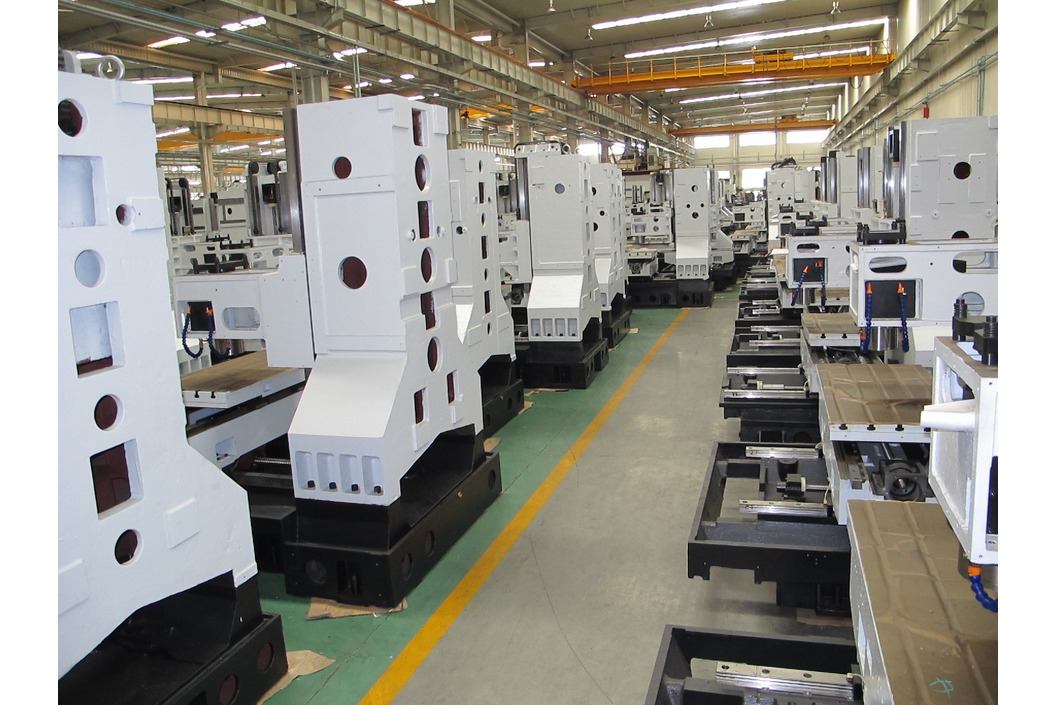

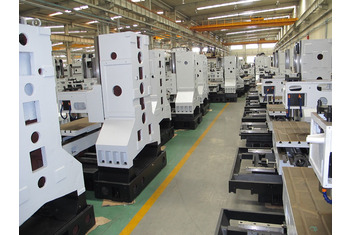

		Цельнолитая станина - Основные компоненты станины изготавливаются из высококачественного чугуна – механита, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

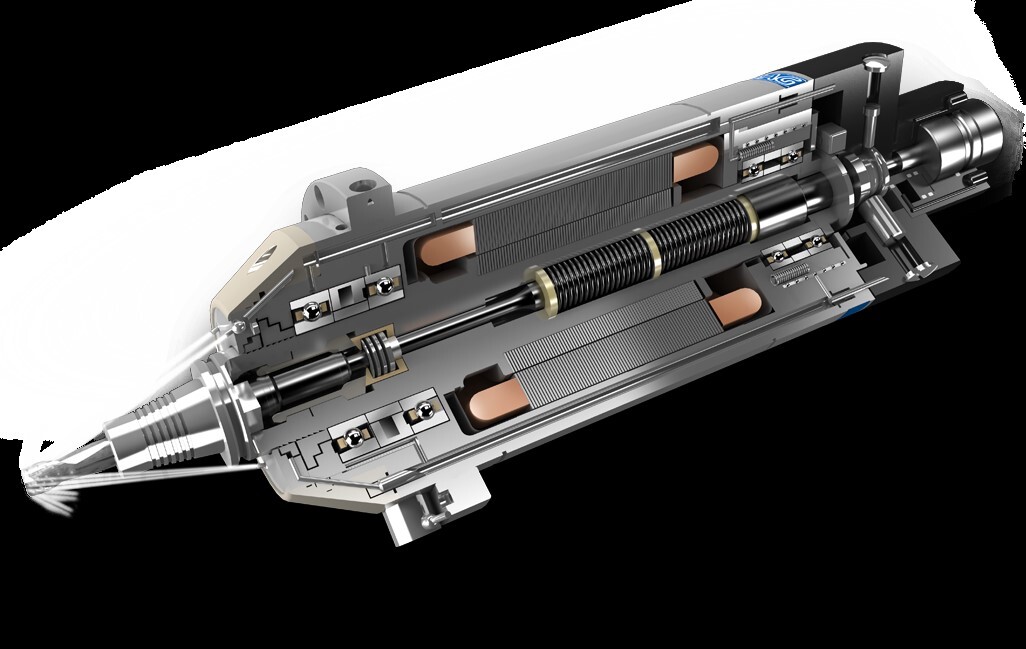

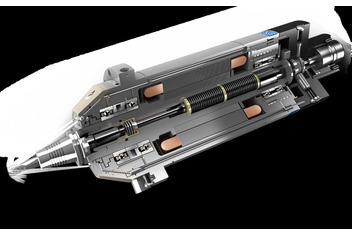

		Шпиндель - Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения. Возможна установка шпинделя с разной мощностью и частотой вращения. «Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим/разжим инструмента и долгий срок службы подшипников шпинделя. Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

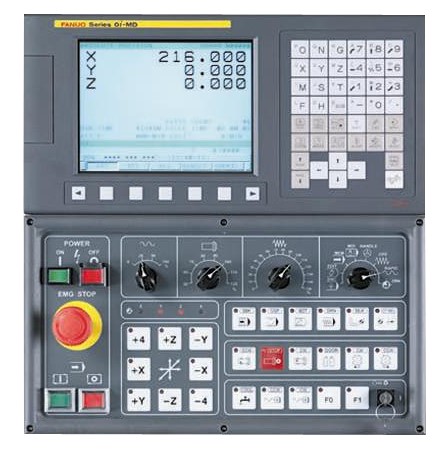

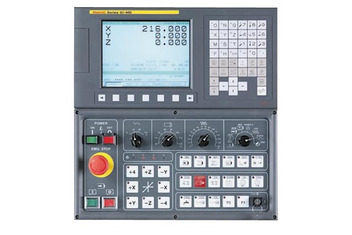

		Система ЧПУ Fanuc 0i (Япония) - Система ЧПУ FANUC самая распространённая в мире система и является одной из самых стабильной, она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.

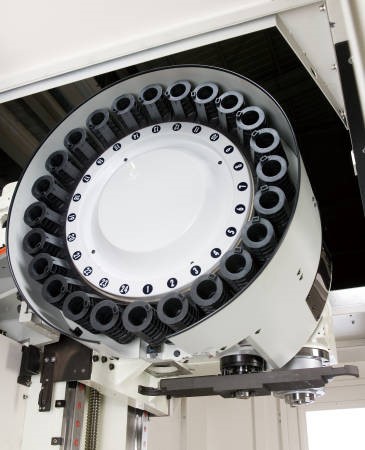

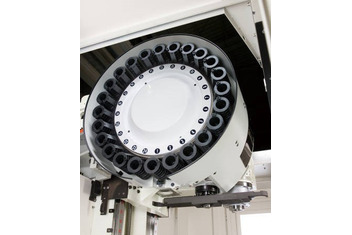

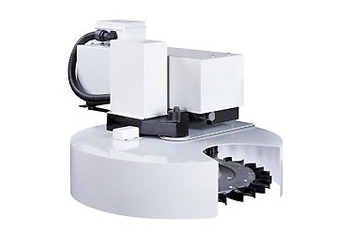

			Автоматическая система смены инструмента - В стандартной комплектации система смены инструмента типа «зонтик». -Опционально возможна установка 24-х позиционной система смены инструмента (ATC) «рука».

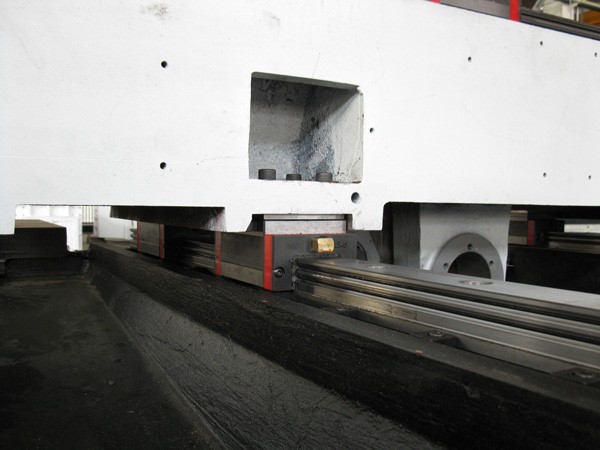

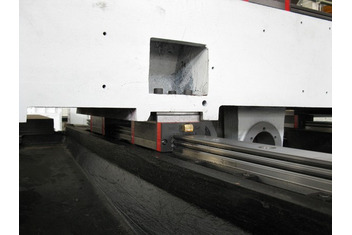

		Линейные направляющие качения - Обеспечивают высокую скорость перемещений
