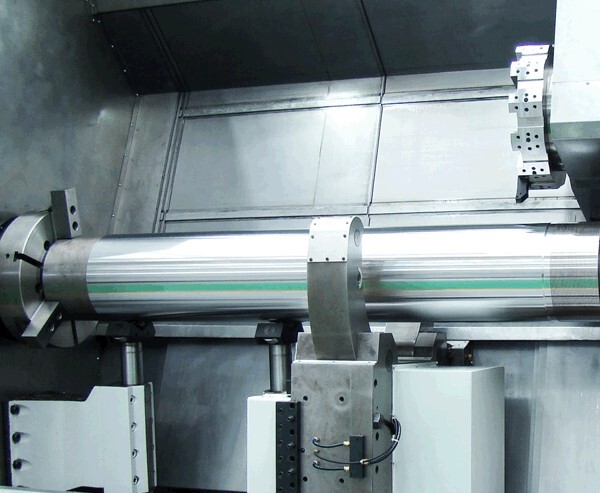

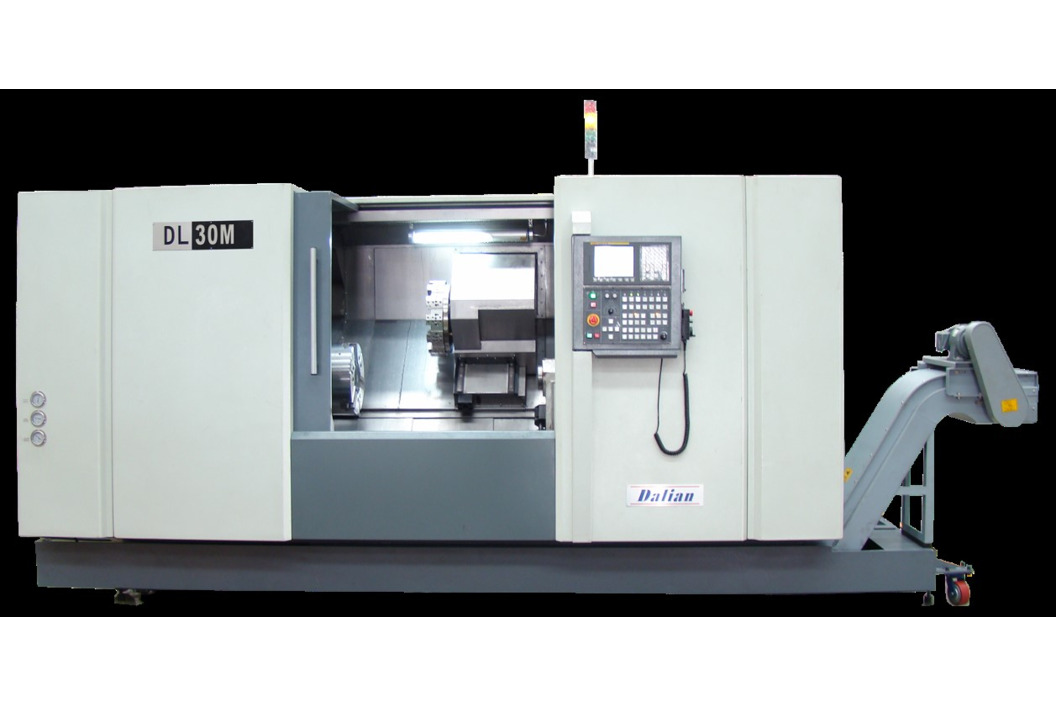

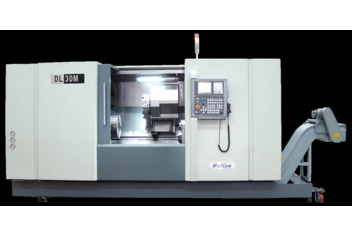

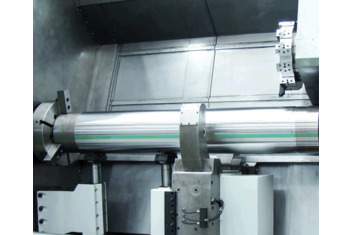

Токарный станок с наклонной станиной DMTG серии DL20M
∅ обработки над станиной | 380 мм |
∅ отверстия шпинделя | 76 мм |
Мощность | 15/18,5 кВт |
Масса | 4000 кг |
Габариты | 3950х1920х1850 мм |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Модельный ряд DL20M Направляющие Качения Максимальный диаметр обработки, мм 440 Максимальный диаметр точения над револьверной головкой, мм 260 Максимальный диаметр точения над станиной, мм 380 Диаметр патрона, дюйм 8 Максимальная длина обработки, мм 600/1000 Диаметр отверстия в шпинделе, мм 76 Максимальный диаметр обрабатываемого прутка, мм 65 Угол наклона станины, град. 45 Перемещения по осям Х/Z, мм 265/640, 1040 Быстрые перемещения по осям X/Z, м/мин 24/24 Точность позиционирования, мкм ±4 Повторяемость, мкм ±2, Частота вращения шпинделя, об./мин. 45-4500 Скорость подачи, мм/мин. 0,01-12000 Мощность главного привода, кВт 15/18,5 Торец шпинделя А2-6 Количество инструмента 12 Время смены инструмента, сек. 0,35 Диаметр пиноли задней бабки, мм 85 Конус пиноли задней бабки Морзе 5 Ход пиноли задней бабки, мм 139 Габаритные размеры (при минимальном РМЦ без транспортера для стружки), мм 3950х1920х1850 Масса нетто (при минимальном РМЦ), кг 4000 -
Токарные станки с наклонной станиной позволяют производить высокоскоростную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. В свою очередь револьверные головки могут оснащаться механизмом приводов инструмента и осью С, в результате чего такие станки превращаются в токарные обрабатывающие центры с ЧПУ с возможностью фрезерования. Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:-
Высокая точность и повторяемость.
- Повышенная жесткость и виброустойчивость
- Высокий уровень автоматизации производства.
-
Производственная гибкость.
- Подшипники NSK, Япония
- Система ЧПУ и привода Fanuc (Япония)
-
Цельнолитая наклонная станина.
- На станках серии DL применяются разные направляющие, в зависимости от модели: Направляющие качения и направляющие скольжения.
-

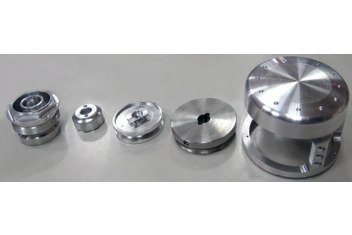

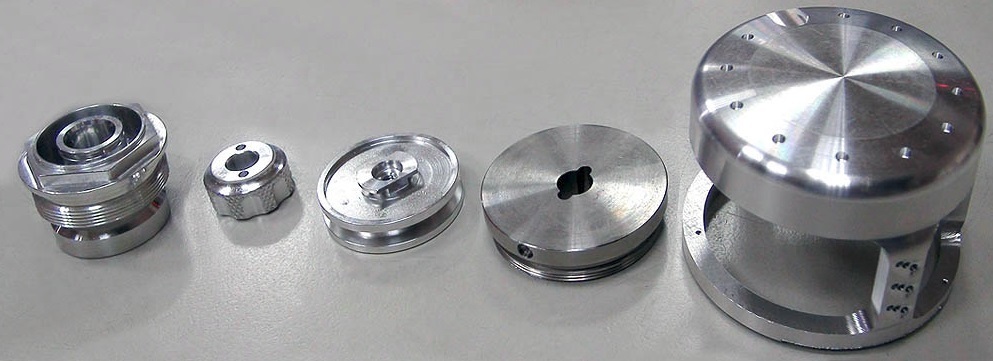

Токарные станки с ЧПУ серии DL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
- Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

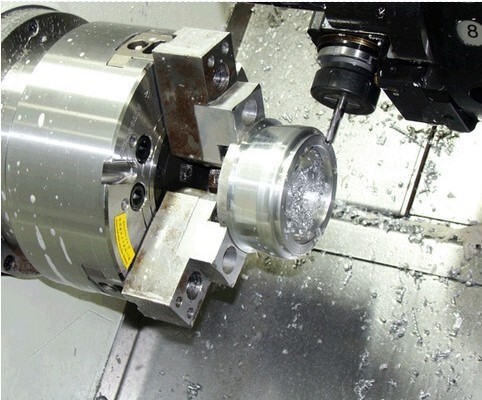

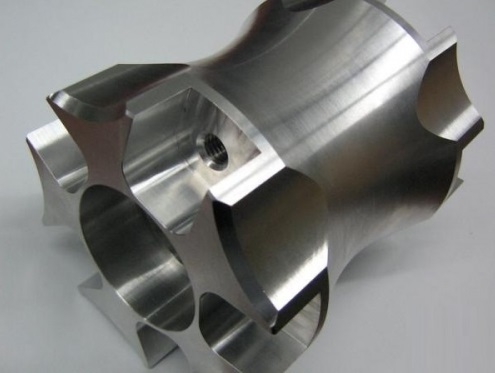

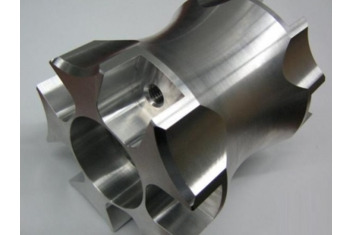

- При наличии приводного инструмента можно производить следующие операции: фрезерование, гравирование, маркировку и т. д.
Современные высокопроизводительные токарные обрабатывающие центры серий CL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:Станина

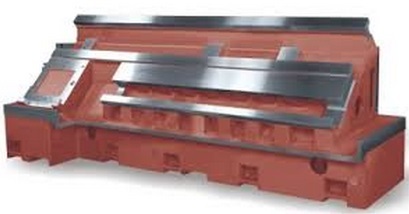

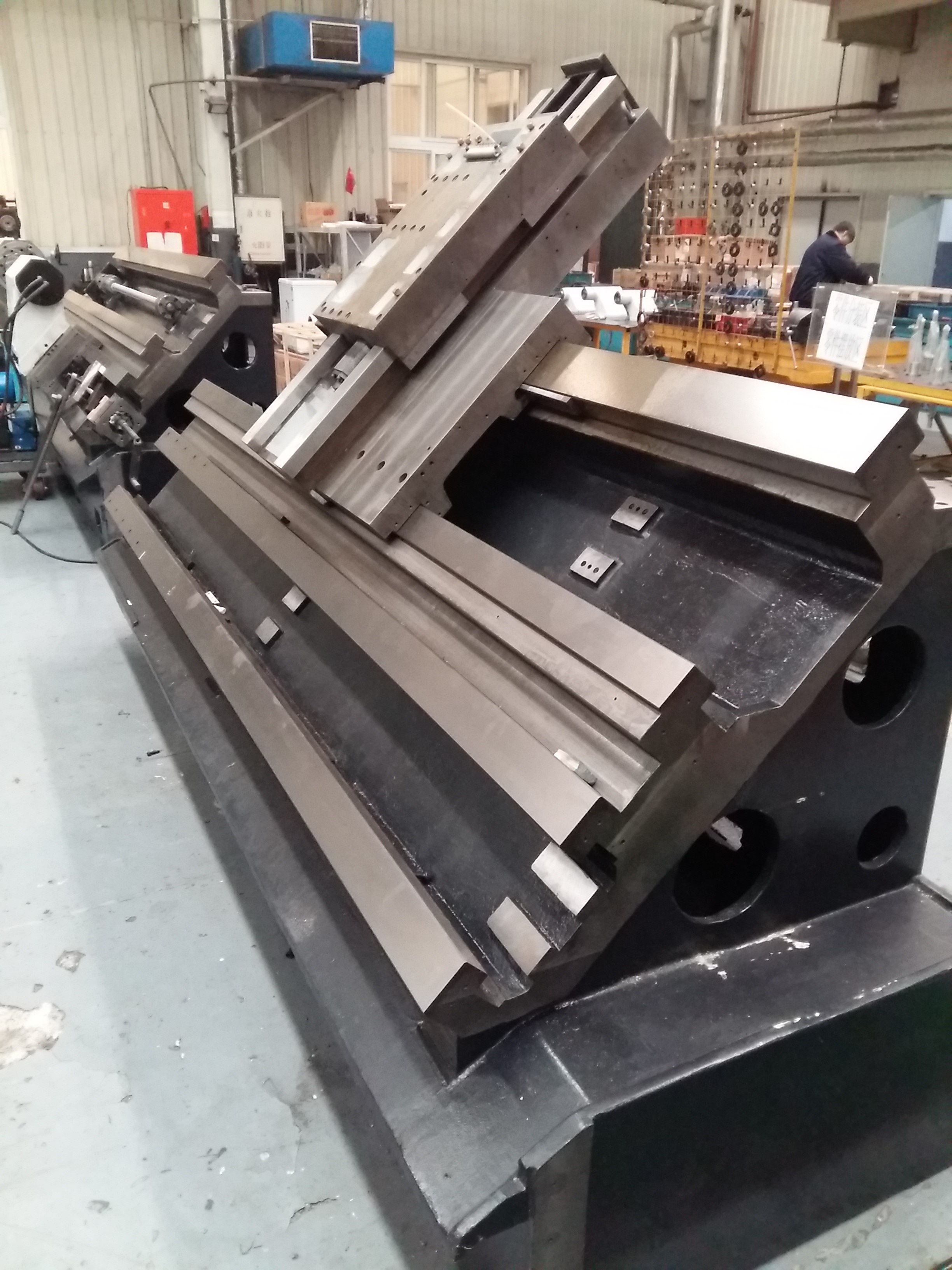

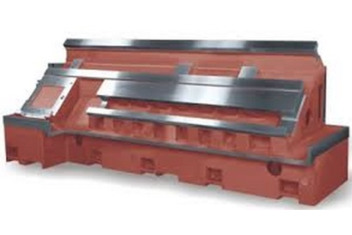

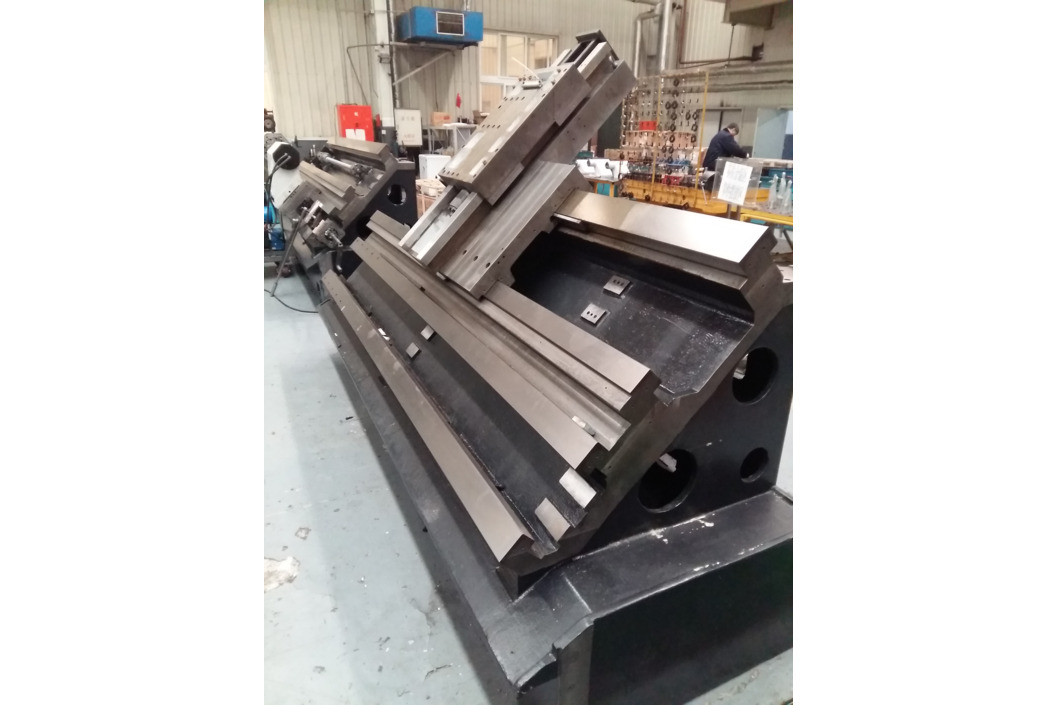

Наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

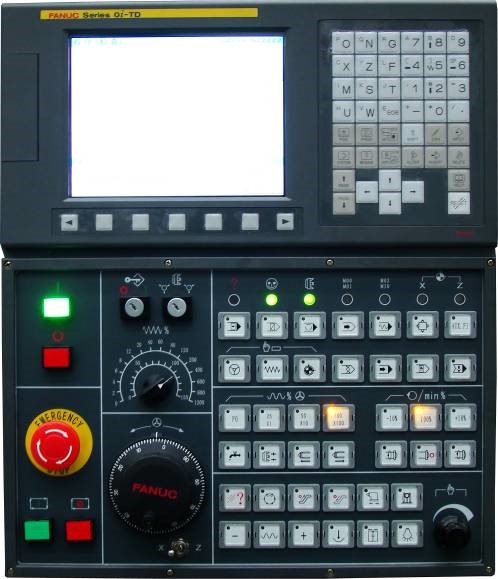

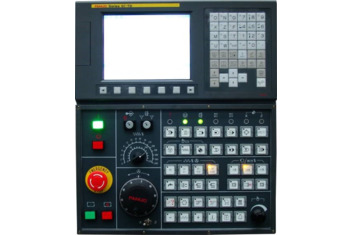

Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
Револьверная головка

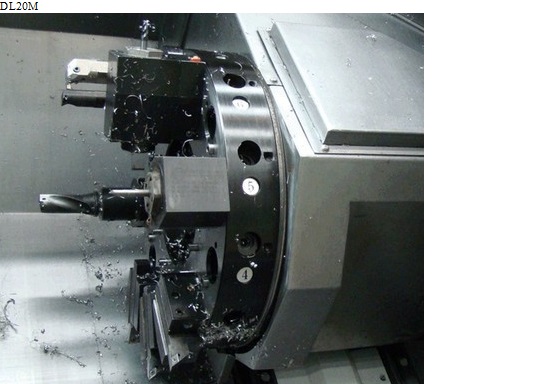

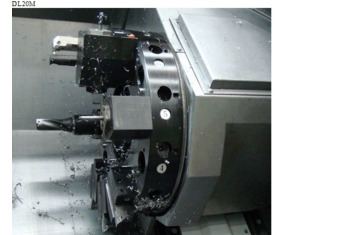

В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDIГидравлический патрон

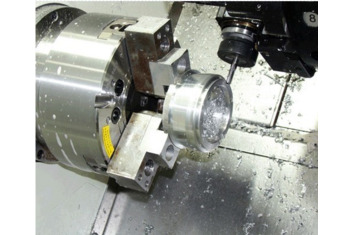

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
Направляющие скольжения
Применяются при тяжелых режимах обработки
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью

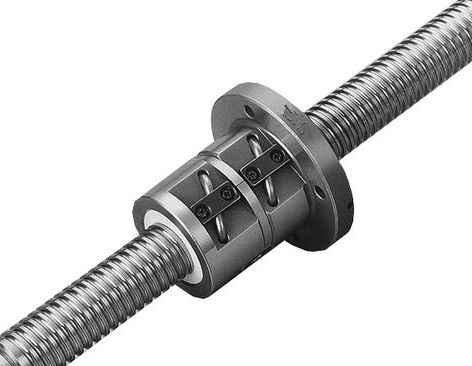

ШВП

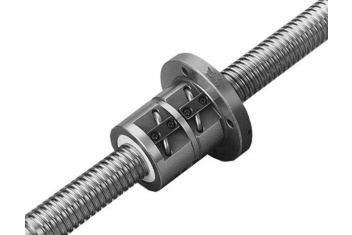

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.
К каждой гайке ШВП подведена трубка импульсной смазки
-
-
