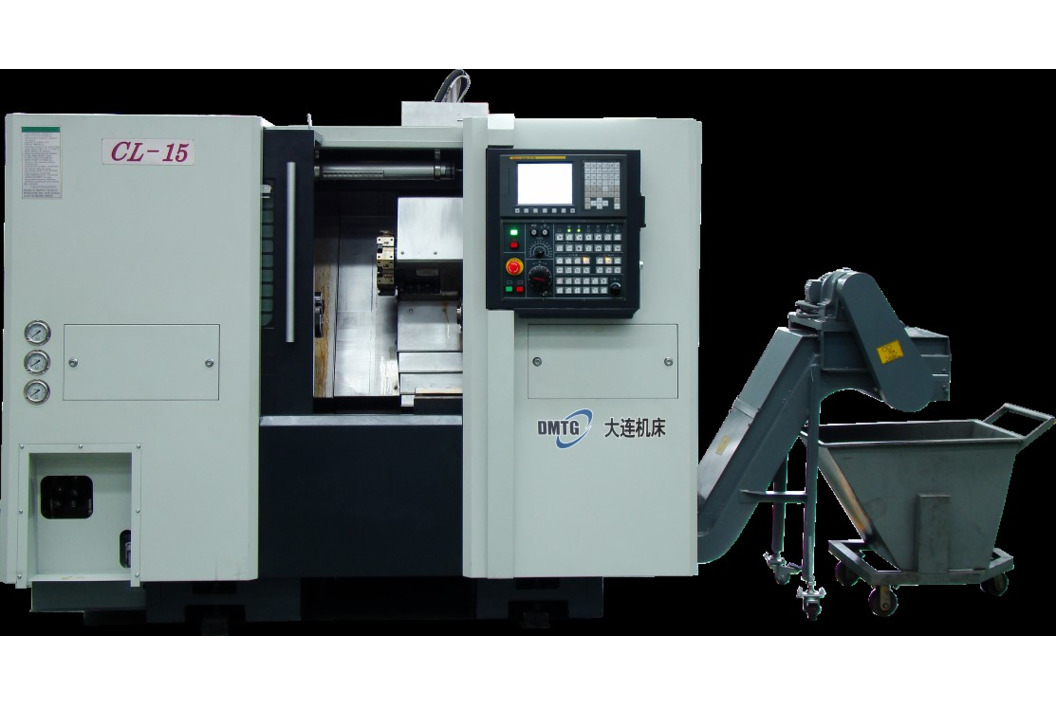

Токарный станок с наклонной станиной DMTG серии CL15
Код товара: CL15
| ∅ обработки над станиной | 200 мм |
| ∅ отверстия шпинделя | 46 мм |
| Мощность | 5.5/7.5 кВт |
| Габариты | 2085х1560х1880 мм |
| Масса | 2700 кг |
Под заказ
Доставка курьером
- Описание и характеристики
- Отзывы (0)
- Задать вопрос
-
Описание
Токарные станки с наклонной станиной серии CL позволяют производить высокоскоростную и точную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:- Высокая точность и повторяемость.
- Повышенная жесткость и виброустойчивость
- Высокий уровень автоматизации производства.
- Производственная гибкость.
- Подшипники NSK, Япония
- Система ЧПУ и привода Fanuc (Япония)
- Цельнолитая наклонная станина.
- Высокоскоростной шпиндель, 5000 об./мин.

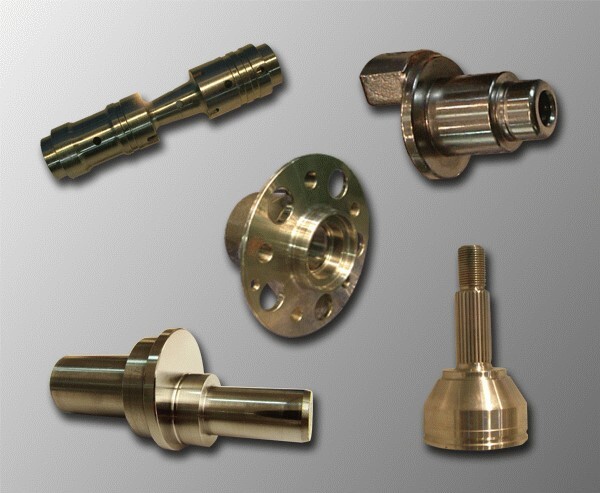

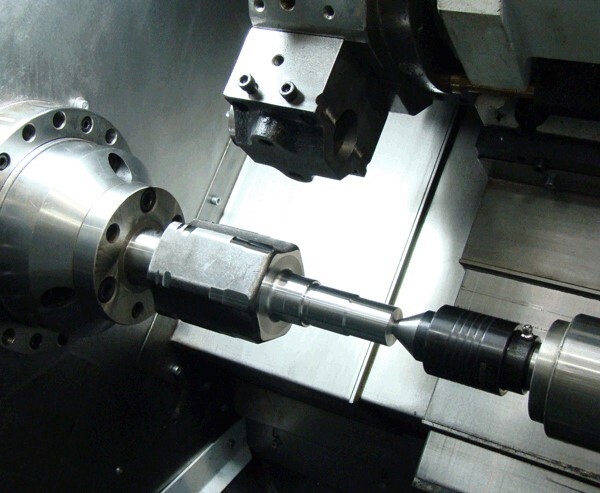

- Токарные станки с ЧПУ серии CL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.
- Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

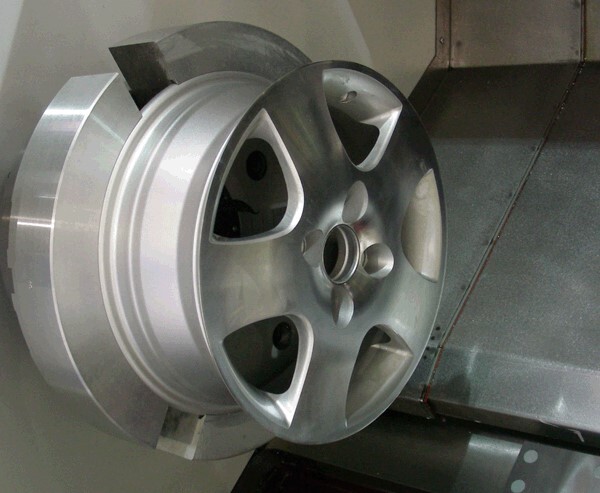

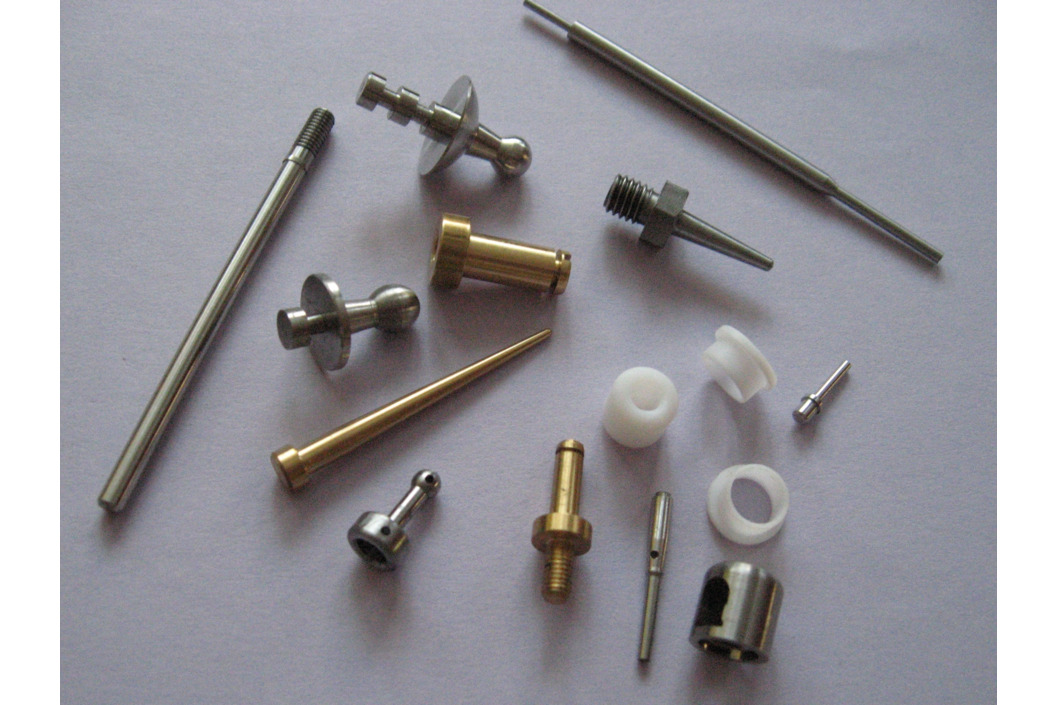

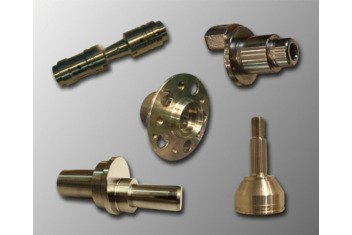

Современные высокопроизводительные токарные обрабатывающие центры серий CL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

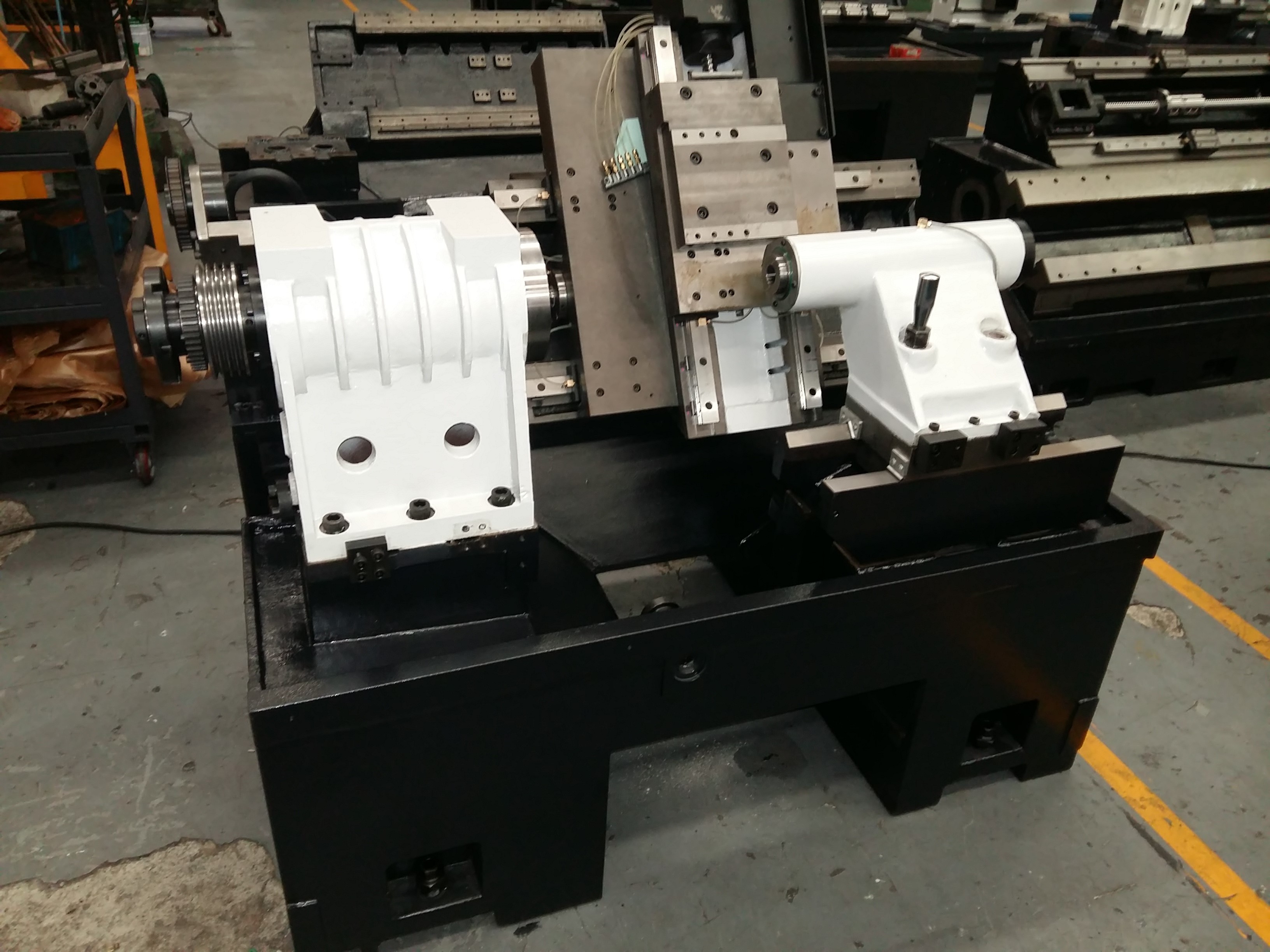

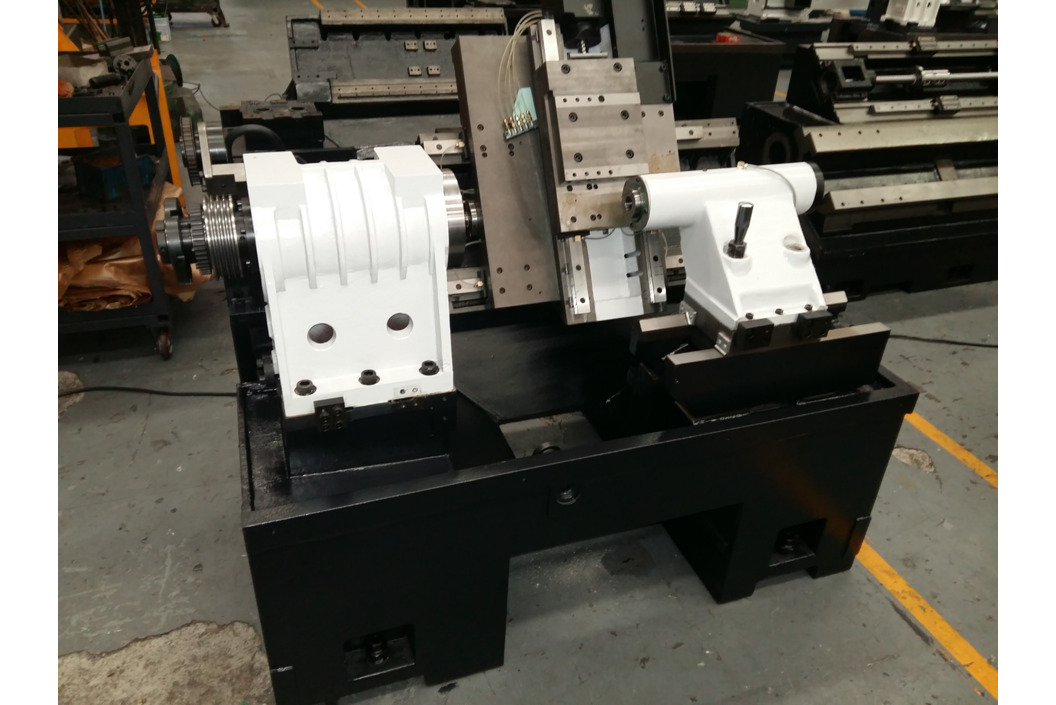

Цельнолитая станина
- Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

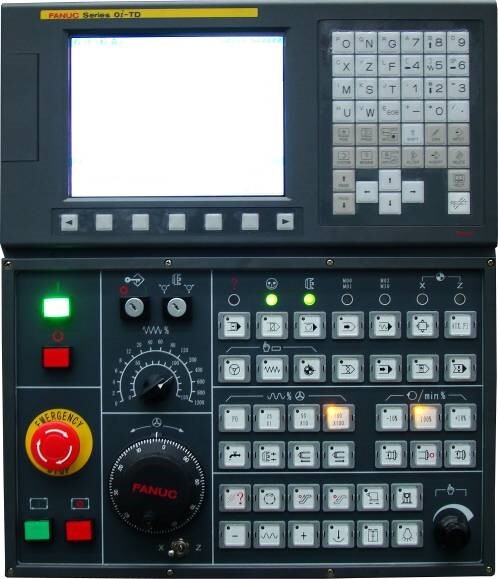

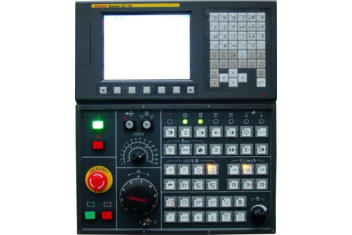

Система ЧПУ Fanuc (Япония)
- Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

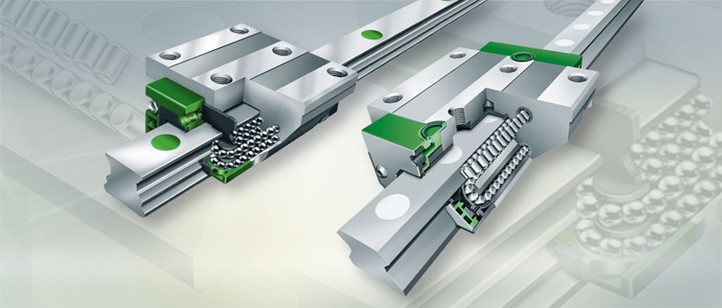

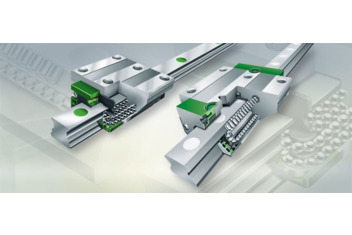

Линейные направляющие
- Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

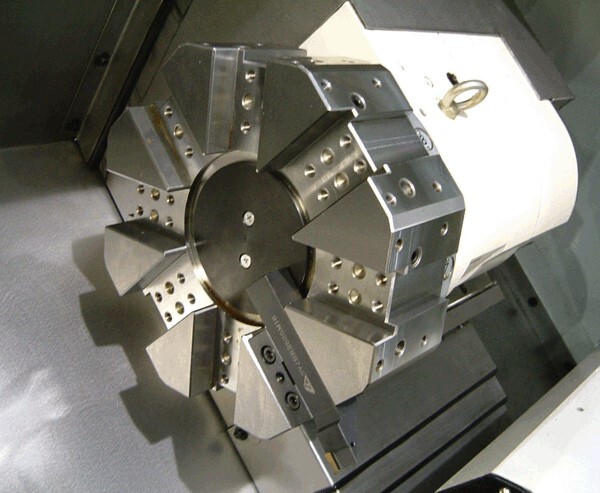

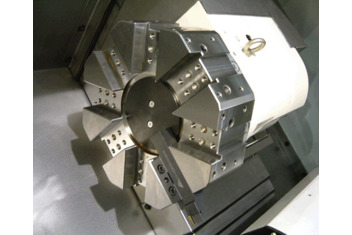

Револьверная головка
- Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.

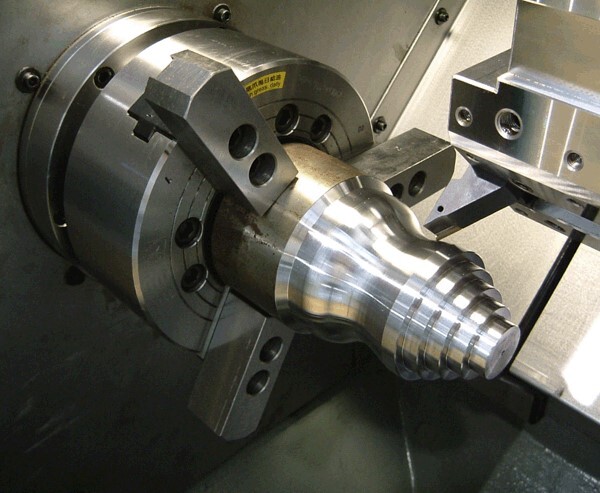

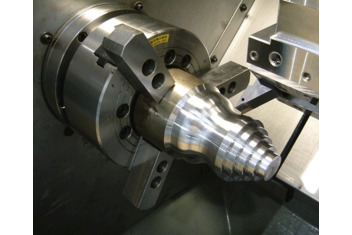

Гидравлический 3-х кулачковый патрон
- Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью

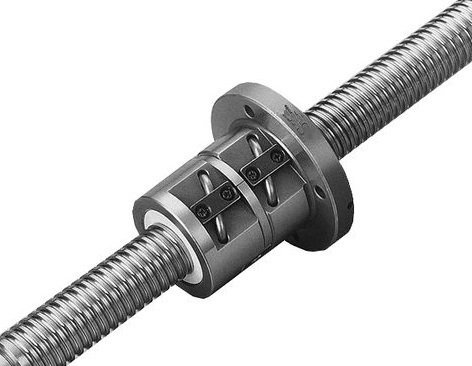

ШВП
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.
К каждой гайке ШВП подведена трубка импульсной смазки
Характеристики
Модельный ряд CL15 Максимальный диаметр обработки, мм 400 Максимальный диаметр точения над револьверной головкой, мм 165 Максимальный диаметр точения над станиной, мм 200 Максимальная длина обработки, мм 250/330 Диаметр патрона, дюйм 6 Диаметр отверстия в шпинделе, мм 46 Максимальный диаметр обрабатываемого прутка, мм 32 Диаметр подшипника шпинделя, мм 80 Угол наклона станины, град. 60 Перемещения по осям Х/Z, мм 120/260, 340 Быстрые перемещения по осям X/Z, м/мин 15/18 Точность позиционирования, мкм ±4 Повторяемость, мкм ±2,5 Частота вращения шпинделя, об./мин. 30-5000 Скорость подачи, мм/мин. 0-5000 Мощность главного привода, кВт 5.5/7.5 Торец шпинделя А2-5 Количество инструмента 8 Время смены инструмента, сек. 0,3/1,85 Диаметр пиноли задней бабки, мм 80 Конус пиноли задней бабки Морзе 4 Ход пиноли задней бабки, мм 130 Габаритные размеры, мм 2085х1560х1880 Масса, кг 2700 Комплектация
КОМПЛЕКТАЦИЯ:
