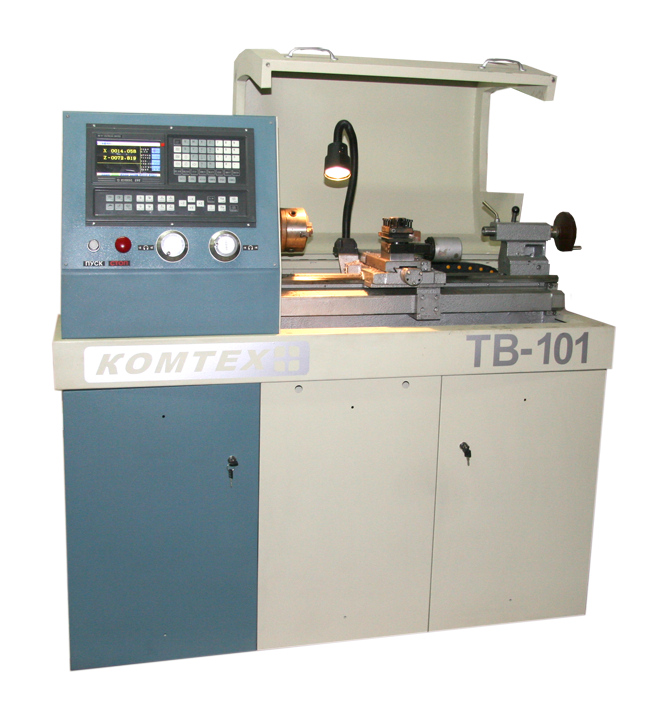

Станок токарно-винторезный ЧПУ КТ-GSK-928 КомТех ТВ-101 с кабинетом
Срок доставки 15-30 дней
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Технические характеристики станка:
Наибольший диаметр заготовки, устанавливаемый:
- над станиной, мм
- над суппортом, мм
220
100
Наибольшая длина обрабатываемого изделия, мм
535
Высота центров, мм
135
Диаметр сквозного отверстия в шпинделе, мм
19
Патрон трехкулачковый, диаметр патрона, мм
125
Значение шага нарезаемых метрических и других резьб, мм
0.25 ÷ 12
Пределы частот вращения шпинделя, об/мин
20 ÷ 2000
Серводвигатель шпинделя, кВт/В
1,6/380/220
Значение продольных рабочих подач суппорта, мм/мин
5 ÷ 2000
Класс точности станка, мкм
Н
Габаритные размеры станка, не более, мм
1600x620x1450
Масса станка, не более, кг
320
Точность позиционирования по осям X, Z, мм
0,01
Резцедержатель с вертикальной осью вращения
автоматический
4х позиционный
Система управления (базовая)
KT-GSK-928
-
Краткое описание станка:
Инновационный малогабаритный токарно-винторезный станок, в отличие от аналогов лишь имитирующих работу и укомплектованных шаговыми двигателями, модель ТВ-101 является полноценным рабочим станком, оснащенным современным блоком ЧПУ KT-GSK 928 и синхронными приводами.
Графическая основа системы управления станка ЧПУ KT-GSK 928 проста и доступна в использовании и не требует специальных знаний программирования. Срок обучения начинающего оператора занимает всего 2-3 дня.
Система ЧПУ в полном объеме обеспечивает управление всеми видами операций токарной обработки и процессами нарезания резьб, точность позиционирования ЧПУ -3мкм.
Монолитная чугунная станина с V образными направляющими скольжения, шабренными вручную, обеспечивают достаточную долговечную точность и жесткость станка. ШВП расположены между направляющими для обеспечения максимальной точности перемещения.
Механическая составляющая станка плюс отработанная до совершенства система управления ЧПУ позволяют производить обработку деталей из стали, цветных металлов и пластмасс массой до 15кг., с классом точности приближенным к П.
Модель ТВ-101 может поставляться по согласованию с программным обеспечением в стандартных G кодах. По желанию заказчика комплектуется иными системами ЧПУ. Установка станка не предусматривает сложных пуско-наладочных работ - достаточно подключить электропитание, заземление и выставить его по уровню. Средний срок службы оборудования не менее 10 лет, а гарантийный 1,5 года. Отсутствие зубчатых передач существенно повышает надежность станка и позволяет производить его смазку раз в три месяца.
Идеально подходит для профессиональной подготовки операторов и наладчиков ЧПУ и с успехом может использоваться на производстве.
На сегодняшний день альтернативы станку ТВ-101 с ЧПУ в его классе нет. -

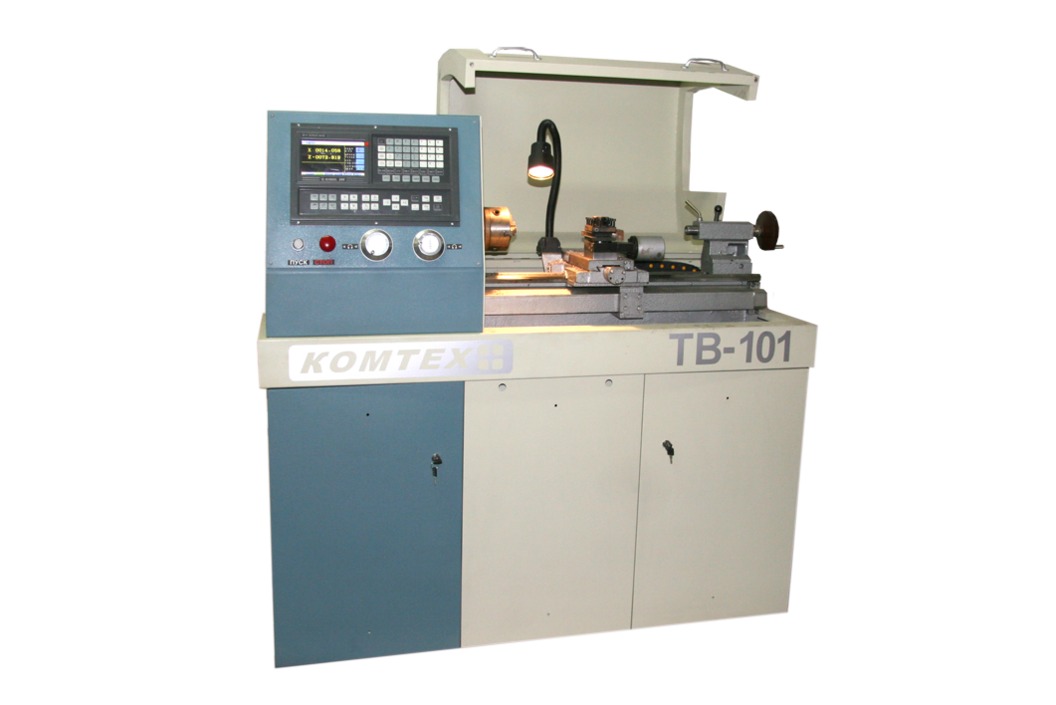

Станок поставляется в собранном виде и установленным в кабинетное ограждение. На шпинделе станка установлен патрон трехкулачковый, а на суппорте закреплена автоматическая резцовая головка и светильник.
Дополнительные принадлежности и инс -
