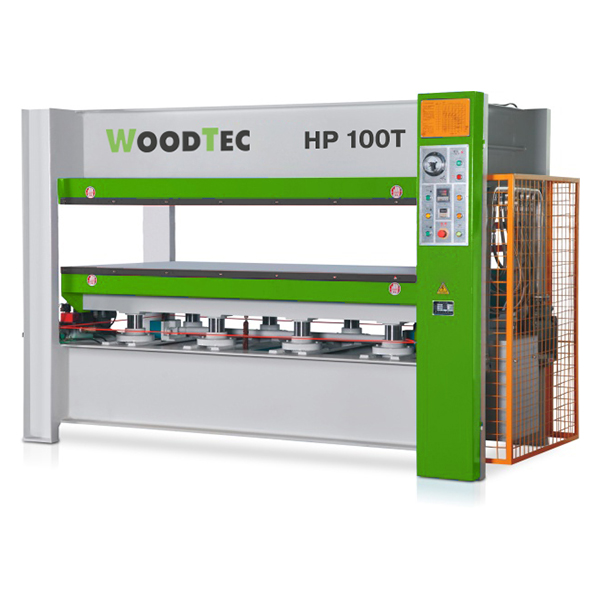

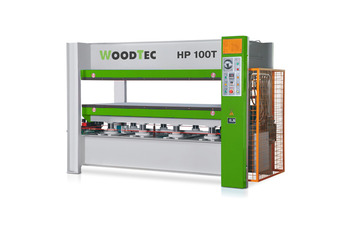

Пресс для горячего прессования WoodTec HP 100T
Мощность | 43 кВт |
Усилие прессования | 100 т |
Темп. нагрева | 120 °С |
Размер плит | 2500 х 1300 мм |
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Рабочее давление в гидросистеме, МПа (кг/см2 – бар) 21 (210) Диаметр гидроцилиндра, мм 90 Количество гидроцилиндров, шт. 6 Род тока питающей сети Переменный трехфазный Частота тока, Гц 50 Напряжение сети, В 380 Электродвигатель привода гидростанции: Количество, шт. 1 Мощность, кВт 5,5 Электродвигатель привода подачи горячего масла: Количество, шт. 1 Мощность, кВт 1,5 ТЭНы нагрева масла: Количество, шт. 6 Мощность, кВт 6 Установленная мощность, кВт 43 Усилие пресса, т 100 Размеры рабочего стола, мм 2500 х 1300
(42 мм толщина плиты)Ход подвижной плиты / раскрытие просвета, мм 300 Количество масляных прижимных цилиндров, шт. 6 шт. х Ø90 мм Габаритные размеры: Длина, мм 4200 Ширина, мм 1660 Высота, мм 2040 Вес, кг 5200 -
НАЗНАЧЕНИЕ:
Пресс для горячего прессования мод. WoodTec НР 100T предназначен для двухстороннего облицовывания с использованием нагрева шпоном ценных пород древесины, пластиками и другими декоративными материалами плоскостей дверных полотен, мебельных и кухонных фасадов и других элементов корпусной мебели, плоских панелей из композитных материалов, а также для сборки дверных полотен в условиях горячего прессования.
Источник нагрева горячих прижимных плит – электронагревательный, масляный.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству дверей, деталей мебели, облицованных бумагой, пластиком или шпоном, столярно-строительных изделий и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Панель управления автоматизирована и проста в эксплуатации. Может управлять один человек, что экономит затраты на рабочую силу.
- Станина собрана при помощи сварки из профилированного металлопроката и армирующих пластин, что обеспечивает прочность и надежность конструкции.
- Плиты изготовлены из цельных пластин, обе стороны плит обработаны на шлифовальном станке, что обеспечивает гладкость.
- Пресс оснащен прерывателем, обеспечивающим защиту от короткого замыкания и перегрузки.
- Функция ручного/автоматического управления.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ПУЛЬТ УПРАВЛЕНИЯ
Позволяет автоматически контролировать заданное давление и время прессования. Для контроля и управления параметрами на пульте расположены манометр и электронный таймер.ЭЛЕКТРОКОМПОНЕНТЫ ВЫСОКОГО КАЧЕСТВА
Гарантируют долгий срок эксплуатации.ГИДРОНАСОС
Входящий в базовую комплектацию поставки пресса, осуществляет перемещение нагретого масла по контурам плит пресса. Оснащен перепускным клапаном высокого давления, что обеспечивает безопасность и контроль давления в целях предотвращения перегрузок.СТАЛЬНОЙ ПОРШНЕВОЙ ШТОК
Покрывается толстым слоем хрома. Износостойкие уплотнители с долгим сроком службы гарантируют идеальную герметичность, что продлевает срок эксплуатации и сокращает расходы на обслуживание.
ЗУБЧАТЫЕ РЕЙКИ И ЖЕСТКИЕ БОКОВЫЕ НАПРАВЛЯЮЩИЕ
Гарантируют точность перемещения и параллельное расположение подвижной плиты относительно неподвижной в процессе опускания и подъема. -
