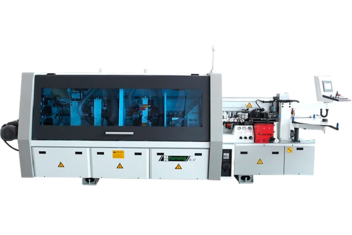

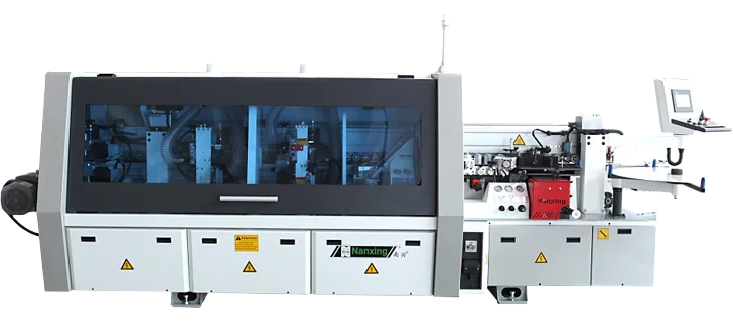

Nanxing NB4J Автоматический кромкооблицовочный станок 5 операций
Промышленная серия 5 операций
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Минимальная длина детали 120 мм Минимальная ширина детали 40 мм Толщина панели от 10 до 60 мм Толщина кромки от 0,4 до 3 мм Скорость подачи 12 до 24 м/мин Система управления Сенсорный дисплей 7" Общая установленная мощность / напряжение 13 кВт / 380 В, 50Гц Давление воздуха 7 бар Габаритные размеры 4900x1450x1650 мм Вес 1950 кг -
- 5 операций (наклейка, торцовка, фрезеровка, циклевка, полировка)
- Промышленная серия
- Скорость 12/24 м/мин
- Сенсорный экран
- Вес/размеры 1400 кг 4,9 м
Назначение кромочного станка NB4J
Предназначен для наклейки кромки ПВХ, ABS, меламин, толщиной до 3 мм на прямые торцы мебельных деталей из ЛДСП, МДФ, фанеры. Такой станок необходим на средних и крупных предприятиях по производству корпусной мебели.
Некоторые отличительные оссобенности:
- Скорость до 24м/мин;
- Заслонка клеевого узла открывается только при подачи детали;
- Пульт управления сенсорный экран 7";
- Торцовочный и фрезерный узлы оснащены высокочастотными двигателями;
- Предварительный подогрев детали;
- Подсветка подкапотного пространства.
Конструктивные особенности:

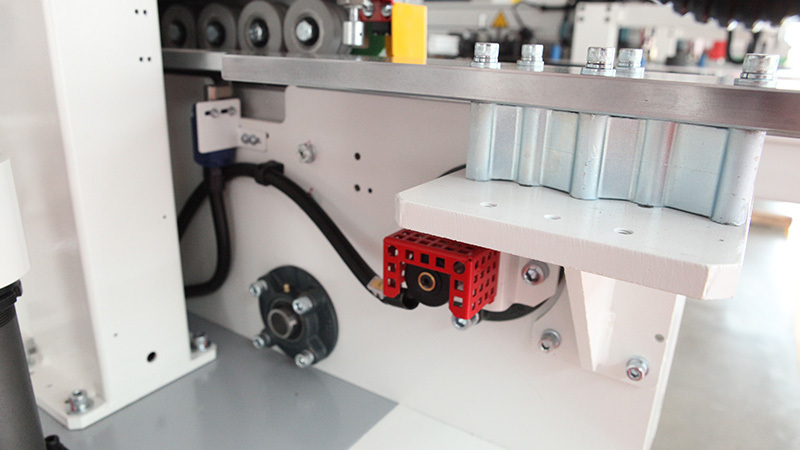

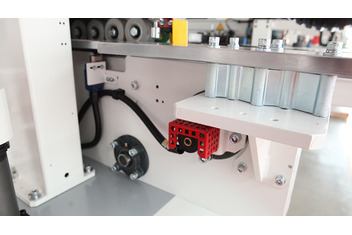

Направляющая пластина с подогревом - подсушивает и подогревает торец детали, что способствует лучшему приклеиванию кромки.
Пульт управления сенсорный экран 7" - простое и понятное управление каждым узлом, счетчик количества деталей и длины кромки.Система защиты от предварительного запуска детали не позволит оператору запустить заготовку раньше времени.
Двух-ступенчатая регулировка скорости конвейера - 12 и 24 метра в минуту

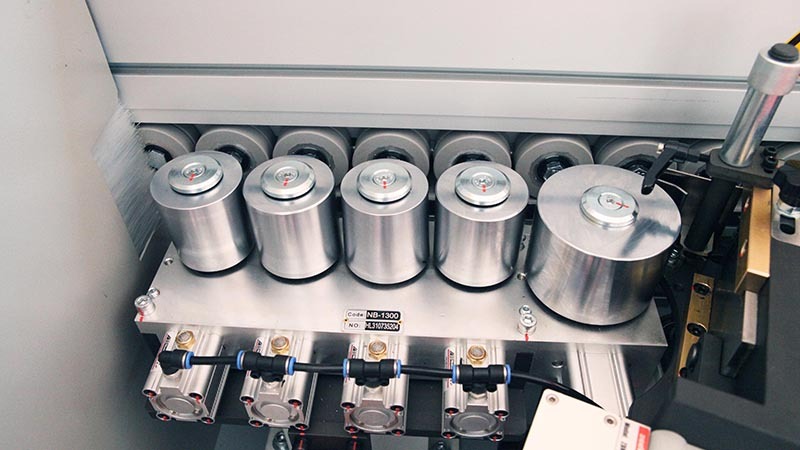

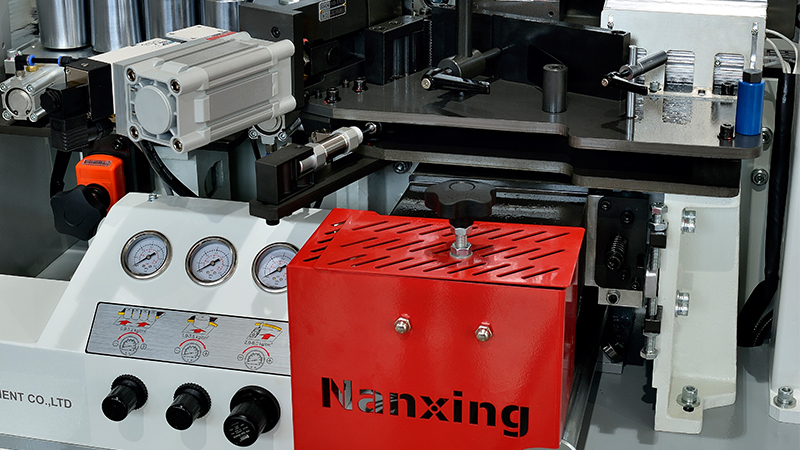

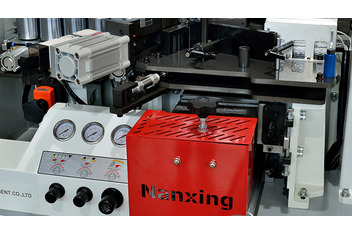

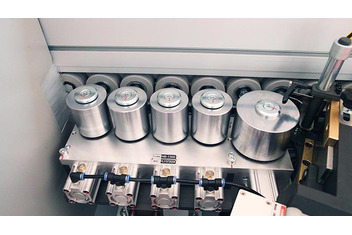

Узел предварительной обрезки и наклейки кромки
- Клеит равномерно и непрерывно
- Автоматический контроль подачи клея
- Простая регулировка для различной толщины кромки
- Специальная спиральная конструкция клеевого резервуара

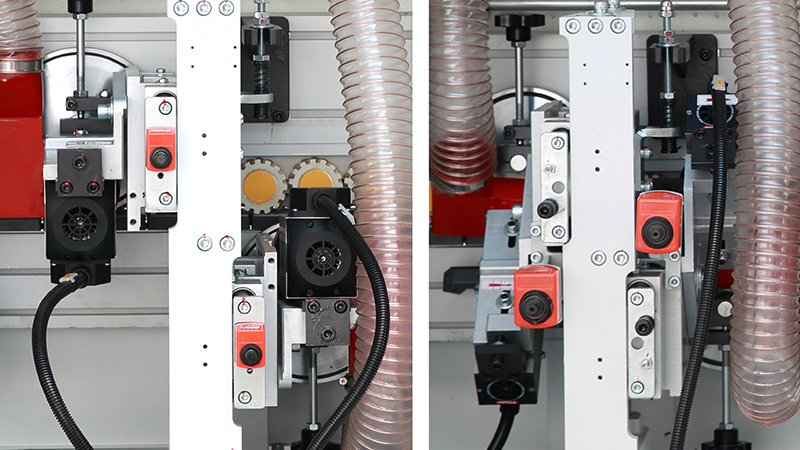

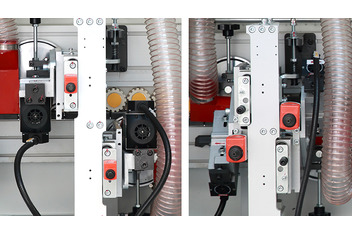

Торцовочный узел
- Инфракрасные датчики;
- Раздельная обрезка переднего и заднего свесов.
- Два высокочастотных двигателя. 12’000 об/мин.

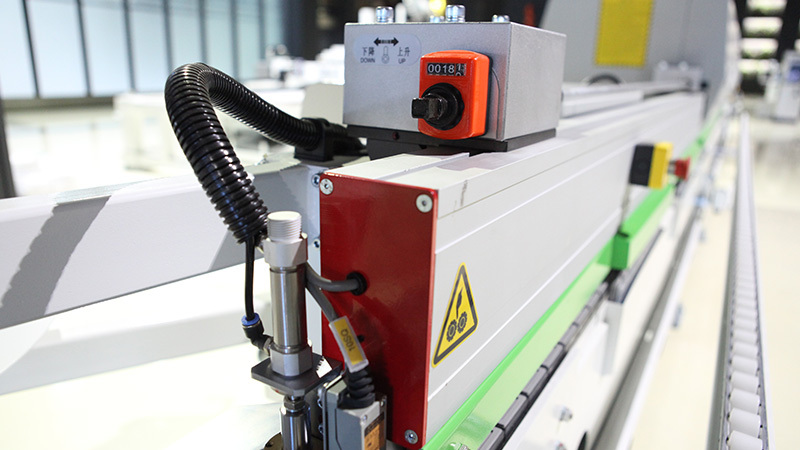

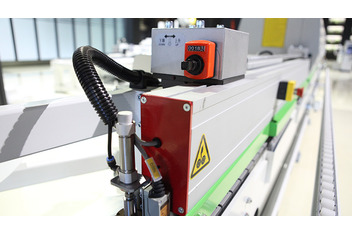

Фрезерный узел снятия свесов
- Раздельная обработка верхней и нижней части.
- Два высокочастотных двигателя. 12’000 об/мин.
- Узлы регулируются по наклону.
Узел радиусной циклевки с твердосплавными ножами, исправляет эффект «волны», удаляет излишки клея. Узел полировки кромки с приводом от двух моторов осуществляет финишную обработку детали.
-
