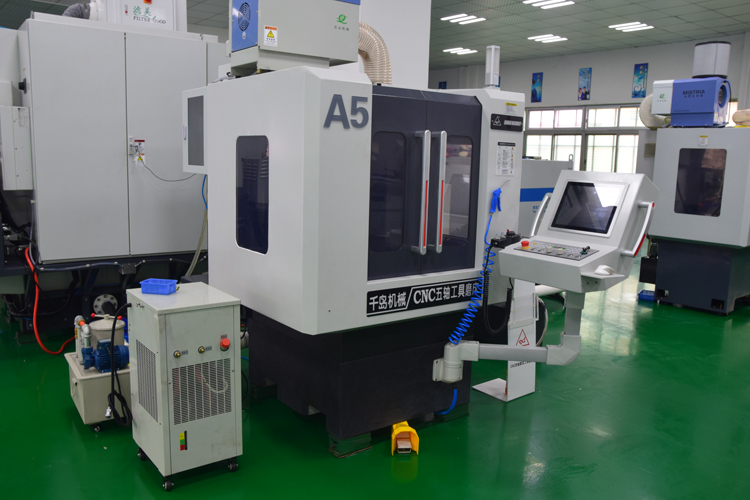

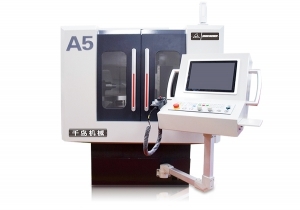

Пятикоординатный точильный станок для инструментов Qdgrinder A5
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Технические параметры:
Содержание
Параметры
Примечание
Длина шлифовки
120мм
Диаметр шлифовки
1-12мм
Максимальный диаметр захвата изделия
200мм
Перемещение по оси Х
500мм
Перемещение по оси Y
300мм
Перемещение по оси Z
200мм
Точность позиционирования осей X/Y/Z
≤0.006мм
Точность повторного позиционирования осей X/Y/Z
≤0.004м
Скорость быстрого перемещения по осям X/Y/Z
10м/мин
Угол вращения оси А
360°
Угол вращения оси С
+185°/-30°
Максимальная скорость вращения шпинделя
5000об/мин
Соединение шлифовального круга
ВТ30
Допустимый внутренний диаметр шлифовального диска
31.75мм
Допустимый наружный диаметр шлифовального диска
150мм
Количество устанавливаемых шлифовальных дисков
3шт.

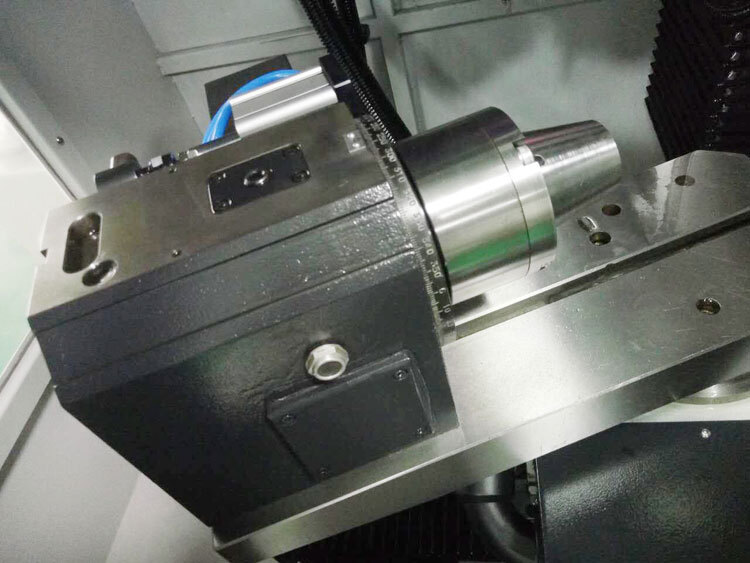

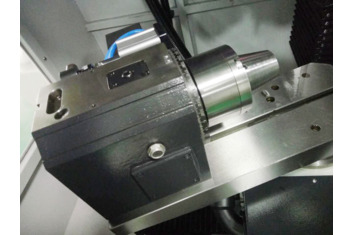

Метод зажима изделия
Зажим W25
Пневматический зажим
Номинальная мощность электрошпинделя
5.5кВт
Мощность сервомотора оси Х
1.0кВт
Мощность сервомотора оси Y
1.0кВт
Мощность сервомотора оси Z
1.2кВт
Мощность сервомотора оси С
1.0кВт
Мощность сервомотора оси А
1.0кВт
Категория точности линейных направляющих
Категория P
Класс шарико-винтовой пары
C3
Тайвань
HIWIN
3D щуп
1шт.
Тайвань
HIWIN
Система числового программного управления
Syntech
Тайвань
Общая мощность станка
11кВ
Вес станка
2520кг
Габариты станка (Ш*Д*В)
1500*2600*2000мм
-
Область применения:
Заточка фрез разного типа, сферических концевых фрез, сверл, ступенчатых сверл, райберов
-
