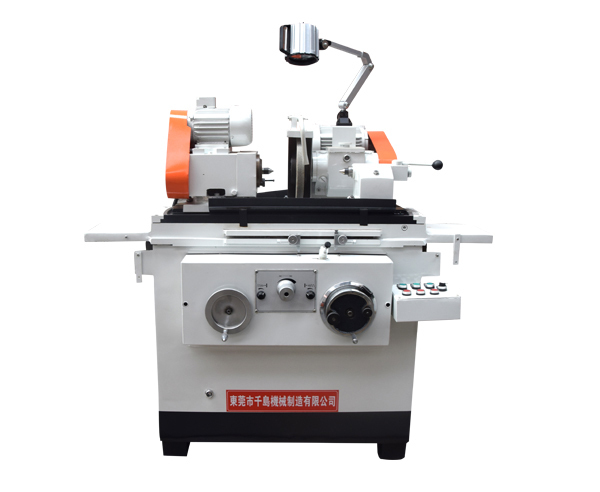

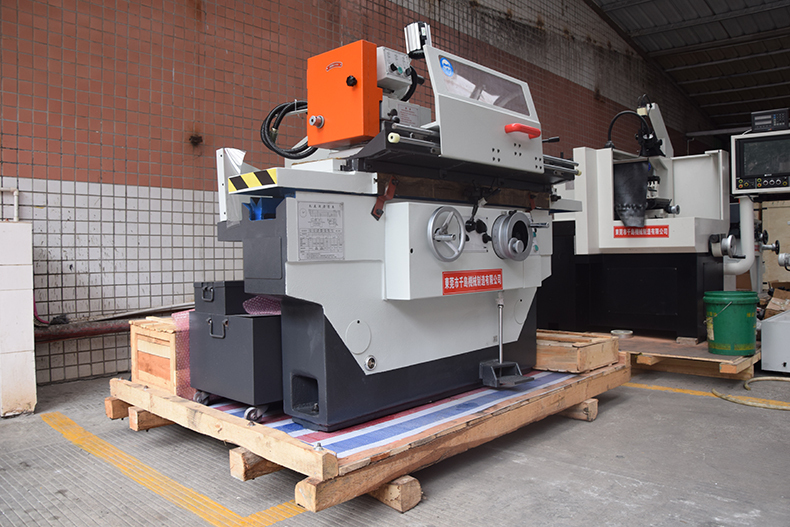

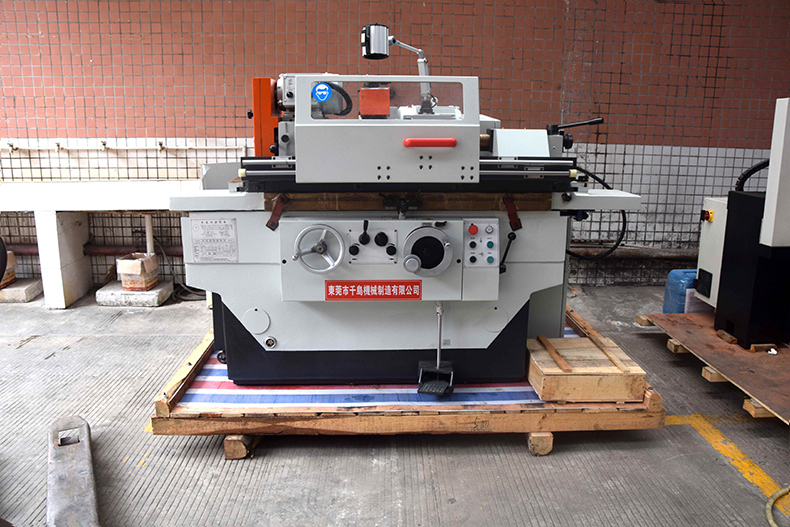

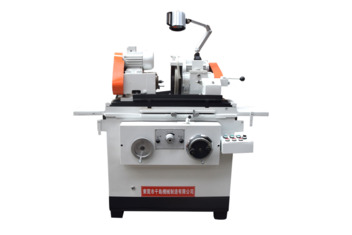

Круглошлифовальный станок для внутренней и наружной шлифовки Qdgrinder GD-M3080A/B
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Технические параметры GD-M3080A GD-M3080B Диаметр шлифовки (наружн./внутр.) Φ2-Φ80мм Φ2-Φ80/Φ10-Φ60мм Длина шлифовки (наружн./внутр.) 300мм 300/125мм Высота неподвижного центра 115мм 115мм Максимальный вес изделия 10кг 10кг Скорость рабочего стола 0.1-4 м/мин 0.1-4м/мин Скорость линии шлифовального диска 35м/с 35м/с Максимальное перемещение рабочего стола 340мм 340мм Диапазон вращения рабочего стола -5-+9° -5-+9° Параметры внешнего шлифовального диска Maкс. Φ250x25xΦ75мм Mакс.Φ250x25xΦ75мм Mин.Φ180x25xΦ75мм Mин. Φ180x25xΦ75мм Скорость вращения внутреннего шпинделя 16000 об/мин Вершина передней и задней бабки NO.3 по Морзе NO.3 по Морзе Габариты станка (ДxШxВ) 1400x1200x1450мм 1400x1200x1450мм Вес станка 950кг 1000кг Общая мощность двигателя 2,34кВт 2,34кВт
-
Специфика:
● Станок в основном применяется для шлифовки малых валов, цилиндрических гильз, игольчатых вентилей, поршней и других конусных и сферических поверхностей. Изделие закрепляется трехцанговым зажимным патроном, цанговым патроном, а также специальными захватами. Станок широко применяется в производстве деталей для приборостроения, автомобильной индустрии, электромеханики, подшипникостроения, текстильной промышленности, судостроения, а также производства швейных машин и разного рода оборудования.
● Продольное перемещение рабочего стола осуществляется как гидравлически,так и вручную. Шлифовальная бабка и передняя бабка вращаются равномерно.В гидравлической системе используются шестерни с отличными характеристиками.
● Станок применяется в цехах по ремонту инструментов и оборудования, а также вцехах по мелкосерийному и среднесерийному производству.
● Расстояние до центра станка составляет 300 мм.
-
Основная комплектация Количество Опорный фундамент 3 шт. Удлиняющий вал внутренней шлифовки 2 компл. Правящий инструмент для шлифовального диска 1 компл. Балансир шлифовального диска 1 компл. Трехцанговый зажимной патрон 1 компл. Поводок 1 компл. Гнездо зажимного патрона 1 шт. Вершина из сплавов 2 шт. -
