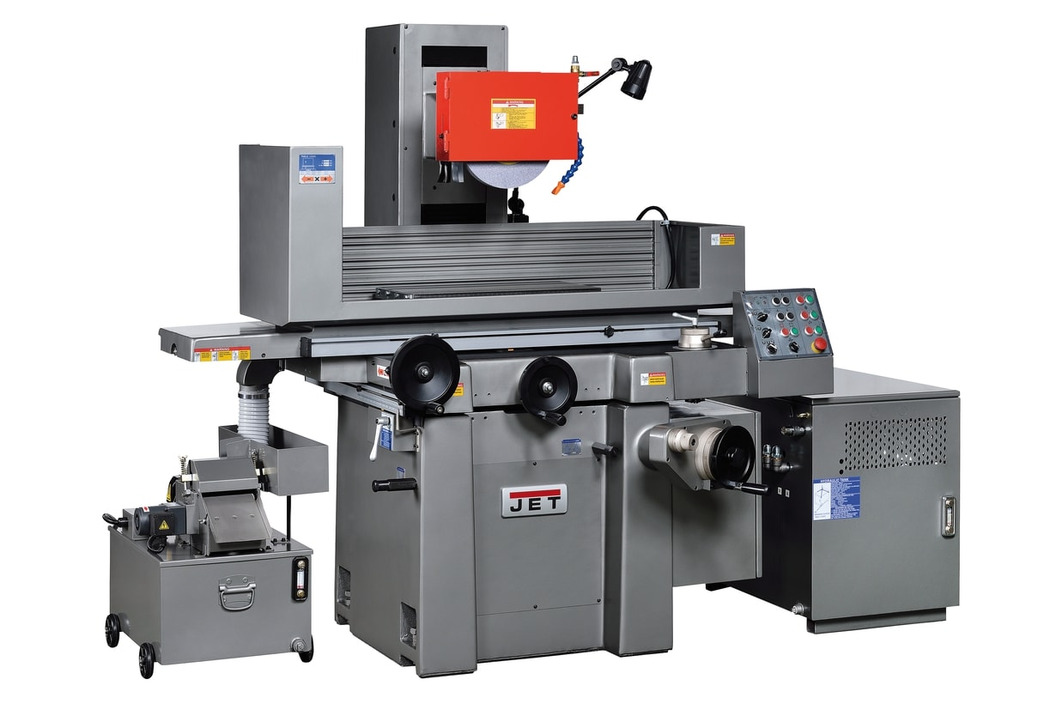

JET JPSG-1224AH Плоскошлифовальный станок
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Максимальный вес заготовки, кг 310 Частота вращения вертикального шпинделя, об/мин 1450 об/мин Напряжение, В 400 Размер стола, мм 300 x 600 Макс. длина продольного шлифования 600 мм Макс. длина поперечного шлифования 300 мм Макс. расстояние ось шпинделя-стол 585 мм Размер электромагнитного стола 300 х 600 мм - гидроцилиндр 650 мм - вручную 730 мм Скорость перемещения стола, плавно 5 - 20 м/мин Автоматическое поперечное перемещение 1 - 19 мм Макс. автоматическое поперечное перемещение 310 мм Макс. ручное поперечное перемещение 340 мм Поперечный ход стола за оборот маховика 5 мм Цена деления нониуса поперечного перемещения 0,02 мм Перемещение шпинделя за оборот маховика 1 мм Цена деления нониуса вертикального перемещения 0,005 мм Диаметр шлифовального круга 304 мм Ширина шлифовального круга 31,75 мм Отверстие шлифовального круга 76,2 мм Гидростанция 1,5 кВт Двигатель поперечной подачи 0,08 кВт Мощность общая 6,2 кВт Ускоренное перемещение 150 мм/мин Шпиндель S1 100% 3,75 кВт Двигатель перемещения суппорта 0,08 кВт Длина, мм 2700 Ширина, мм 1600 Высота, мм 1850 Масса, кг 1990 Длина в упаковке, см 212 Ширина в упаковке, см 212 Высота в упаковке, см 211 Масса в упаковке, кг 2250 -
Высокоточный плоскошлифовальный станок JET PSG-1224AH уже успел получить множество положительных отзывов от специалистов в области металлообработки во многих странах мира. Станок способен решить задачи по шлифовке заготовок с целью достижения строго заданной чистоты поверхности и получения особоточных размеров деталей. Он будет незаменим на высокоточных производствах, включая военную, авиационную, автомобильную промышленность, а также в конструкторских бюро и исследовательских центрах. PSG-1224AH оборудован автоматическими гидравлическими системами продольного и поперечного перемещения рабочего стола.

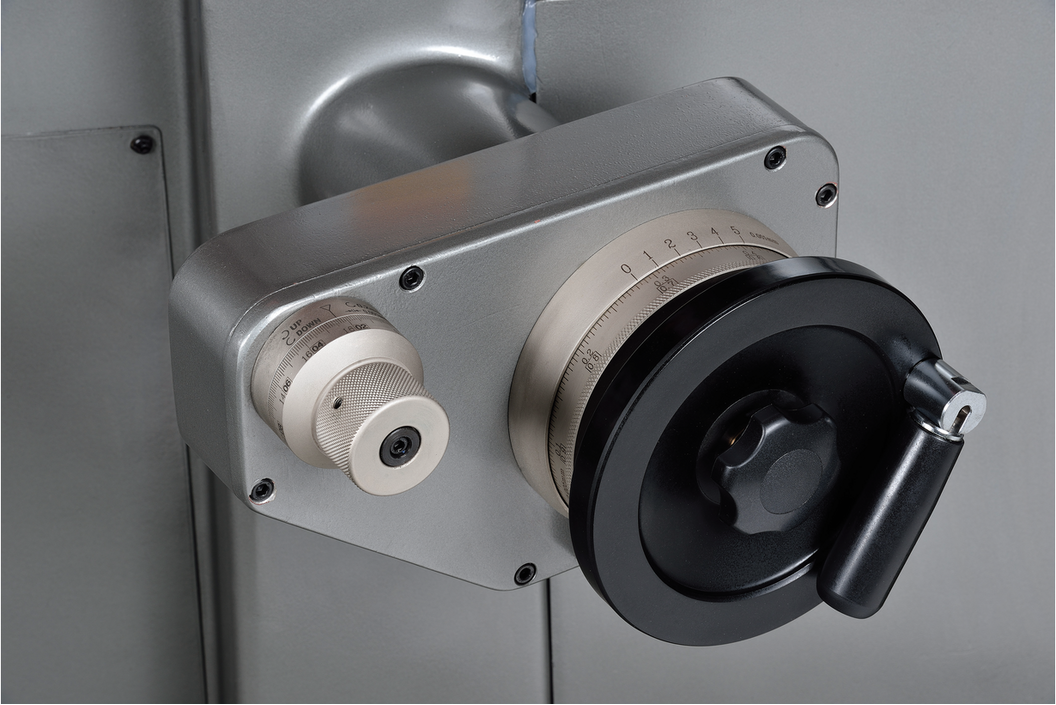

В данной модели опускание шпинделя производится оператором в ручную с помощью маховика, при этом цена деления нониуса составляет всего 0,005 мм (5 микрон). Размер рабочего стола PSG-1224AH - 300x600 мм, длинна и ширина шлифования также составляют 600 и 300 мм соответственно. Продольное перемещение стола с помощью гидравлики - до 650 мм, в ручную - до 730 мм, скорость продольного перемещения стола плавно выбирается из диапазона 5-20 м/с. Автоматическое поперечное перемещение можно выбирать из диапазона 1-19 мм, максимальное автоматическое перемещение - 310 мм, ручное - 340 мм.
Поперечный ход стола за один оборот маховика составляет 5 мм, цена деления нониуса - 0,02 мм. Шпиндель станка вывешен на 4 подшипника, что повышает точность обработки и увеличивает ресурс изделия. Шлифовка осуществляется с постоянной скоростью 1450 об/мин, диаметр круга 304 мм. Станина станка выполнена из высококлассного серого чугуна, имеет усиленные стенки и дополнительные ребра жесткости, что обеспечивает повышенную жесткость конструкции и сводит к минимуму вибрации при работе.
Как и все оборудование в данной линейке, JET PSG-1224AH оснащен системой автоматической смазки основных узлов и агрегатов, предусмотрена подача СОЖ в зону шлифовки. Станок управляется с помощью эргономичного блока управления с интуитивно понятным интерфейсом, что облегчает освоение станка оператором и делает его работу более комфортной.
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
- База, направляющие, стол и стойка изготовлены из высококачественного чугуна
- Автоматизированные операции по 2-м координатам
- Ускоренное вертикальное перемещение шпинделя
- 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
- Автоматическая система смазки с индикатором минимального уровня масла
- Удобный пульт управления с размещенными на нем кнопками и переключателями
-
- Электромагнитный стол
- Система подвода СОЖ и система охлаждения
- Гидромотор и насос
- Балансировочное кольцо
- Лампа местного освещения
- Балансировочная оправка
- Шлифовальный круг
- Фланцы шлифовального круга
- Алмазный карандаш для правки круга
- Съемник шлифовального круга
-
