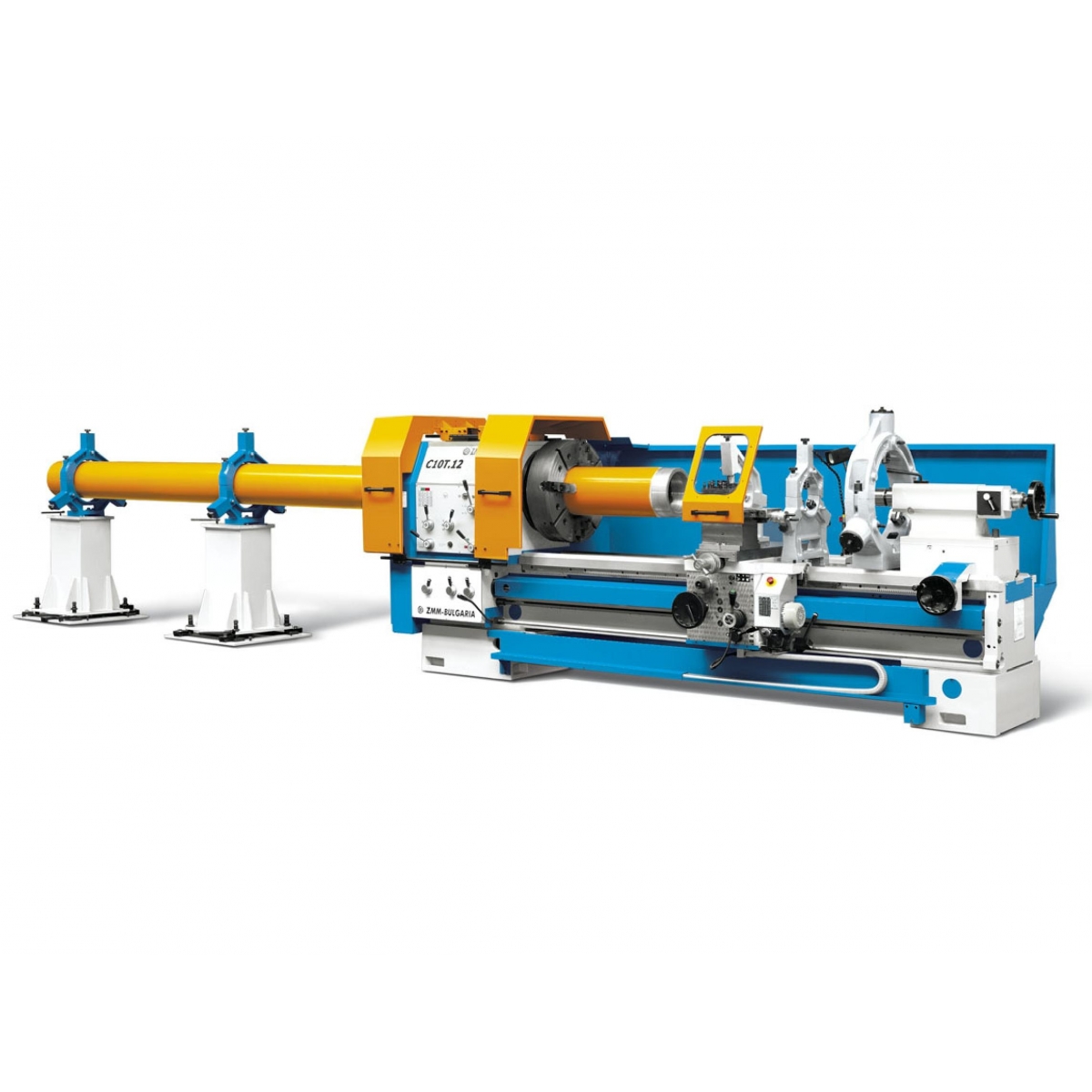

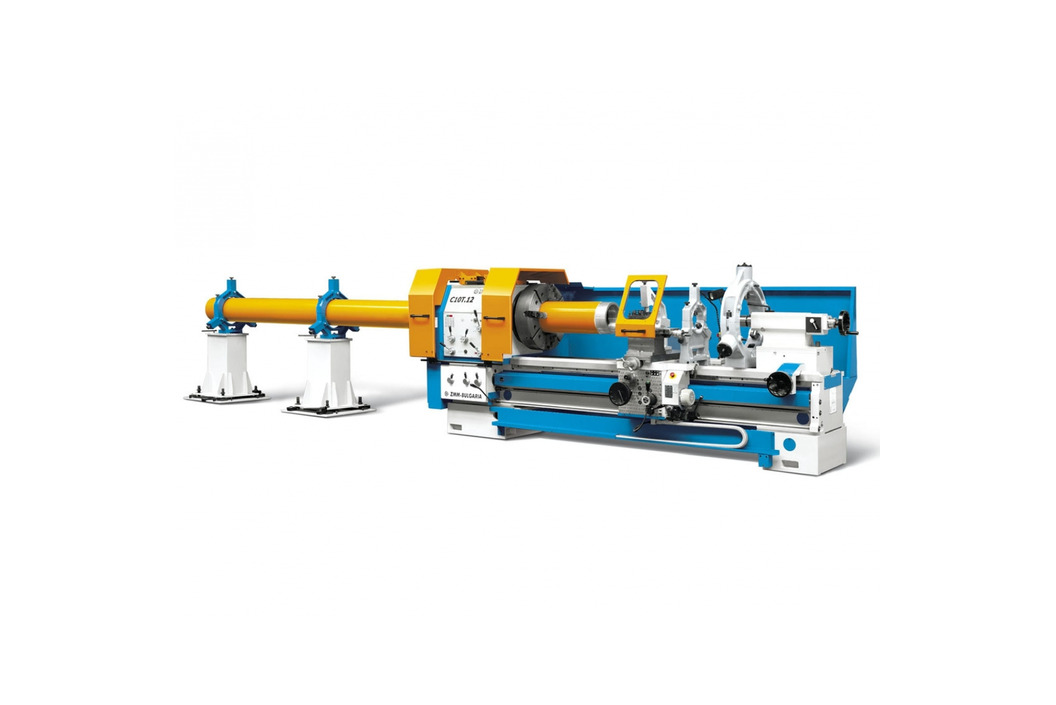

Трубонарезной станок ZMM C10T.10 (аналог 9М14)
∅ обработки над станиной | 800 мм |
∅ отверстия шпинделя | 318 мм |
Расстояние между центрами | 6000 мм |
Мощность | 11 кВт |
Масса | 6000 кг |
Срок доставки 120-150 дней
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Технические характеристики трубонарезного станка
Характеристики трубонарезного станка C10T.10
C10T.10
Главные размеры
Высота центров
мм
400
Диаметр обработки над станиной
мм
800
Диаметр обработки над суппортом
мм
560
Диаметр обработки над выемкой в станине
мм
990
Ширина направляющих
мм
560
Расстояние между центрами (РМЦ)
мм
1500; 2000; 3000; 4000; 5000; 6000
Шпиндель
Передний конец DIN 55026-ANSI B5.9
№
A20-А2.20
Диаметр отверстия шпинделя
мм
260
Конусное отверстие шпинделя
Метрический
318
Передняя бабка
Количество скоростей шпинделя
12
Диапазон оборотов
об/мин
8-400 (10-480)
Мощность главного двигателя
кВт
11(15)
Подачи
Количество подач
152
Диапазон продольных подач
мм/об
0.039-15
Диапазон поперечных подач
мм/об
0.02-7.5
Резьбы
Количество резьб
76
Шаг миллиметровой резьбы
мм
0.5-150
Шаг дюймовой резьбы
вит/1
60-1/5
Шаг модульной резьбы
мм
0.125-37.5
Шаг диаметральной резьбы
DP
240-4/5
Суппорт
Ход поперечных салазок
мм
410
Ход верхних салазок
мм
150
Задняя бабка
Диаметр пиноли
мм
105
Конус пиноли
Морзе
№6
Ход пиноли
мм
225
Вес станка
Для РМЦ 2000 мм
кг
6000
-
Описание трубонарезного станка
Трубонарезной станок C10T.10 является близким аналогом станка 9М14 и предназначен для токарной обработки труб и деталей трубных соединений (НКТ, бурильная труба), применяемых для добычи и транспортировки нефти и природного газа.Станки могут быть использованы для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб:- метрических
- дюймовых
- модульных
- питчевых
- конических
В стандартную комплектацию станков C10T.10/1500, C10T.10/2000, C10T.10/3000, C10T.10/4000, C10T.10/5000, C10T.10/6000 входят два 4-х кулачковых патрона с независимым перемещением кулачков диаметром 630 мм, конусная линейка, 2 люнета поддержки с роликовыми пинолями.Вся электрика станка C10T.10 (10MS.10) изготовлена немецкой фирмой 'Шнайдер-электрик'. В шпиндельном узле, используются подшипники и схемы их установки ведущих фирм 'SKF' и 'FAG'. Все основные части станка C10T.10 (10MS.10) изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. -
