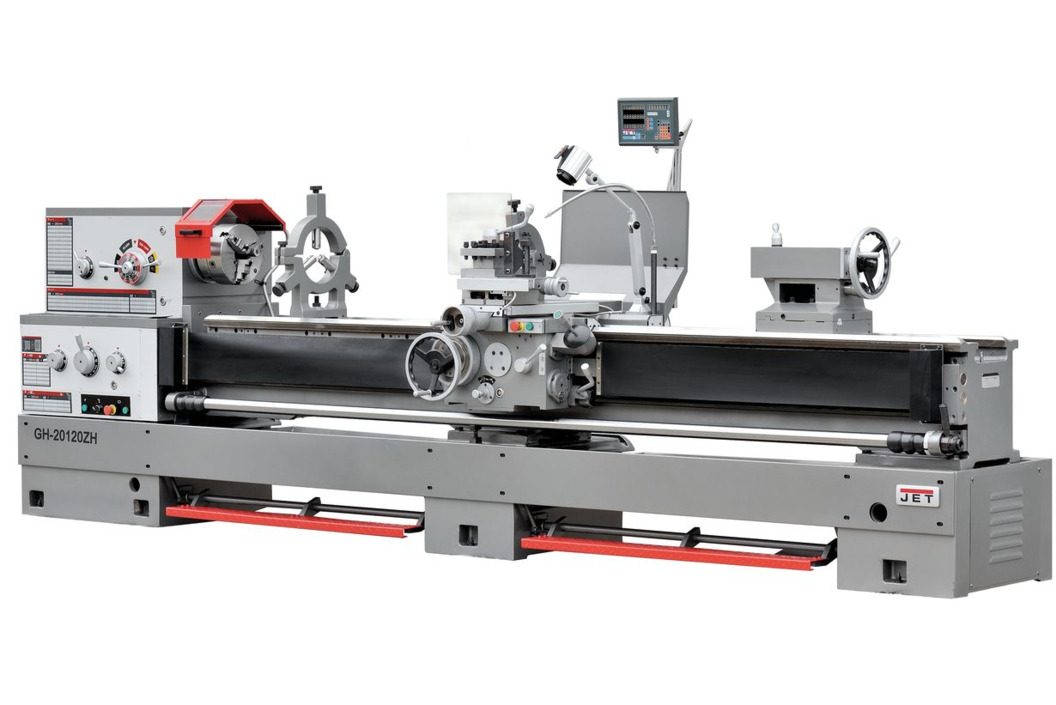

JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH Ø500 мм
∅ обработки над станиной | 500 мм |
∅ отверстия шпинделя | 80 мм |
Расстояние между центрами | 3050 мм |
Регулировка частоты вращения шпинделя | Ступенчатая |
Мощность | 12,0 кВт |
Масса | 4000 кг |
- Характеристики
- Описание
- Комплектация
- Принадлежности
- Отзывы (0)
- Задать вопрос
-
Напряжение, В 400 Диаметр обточки над станиной, мм 500 Диаметр обточки над съемным мостиком, gap, мм 720 Длина съёмного мостика, мм 240 Диаметр обточки над поперечным суппортом, мм 310 Расстояние между центрами, мм 3050 Частота вращения шпинделя, об/мин 9 - 1600 Количество скоростей шпинделя, шт 24 Конус шпинделя МK-7 Присоединение шпинделя D1-8 (DIN 55029) Диаметр проходного отверстия шпинделя, мм 80 Диапазон продольной подачи, мм/об 0,063 - 6,43 Количество продольных подач, шт 80 Диапазон поперечной подачи, мм/об 0,027 - 2,73 Количество поперечных подач, шт 80 Диапазон метрической резьбы, мм 1 - 224 Количество метрических резьб, шт 46 Дюймовая резьба, TPI 1/8 - 28 Количество дюймовых резьб, шт 48 Модульная резьба, MP 0,5 - 112 Количество модульных резьб, шт 42 Диапазон питчевой резьба, DP 56 - 1/4 Количество питчевых резьб, шт 45 Шаг ходового винта, мм 12 Макс. размер резца, мм 32 x 32 Ход поперечного суппорта, мм 310 Ход верхнего суппорта, мм 145 Ускоренное перемещение продольного суппорта, м/мин 4,5 Ускоренное перемещение поперечного суппорта, м/мин 2 Пиноль задней бабки МК-5 Ход пиноли задней бабки, мм 150 Диаметр пиноли, мм 75 Диапазон неподвижного люнета, мм 50 - 210 Диапазон подвижного люнета, мм 20 - 110 Расстояние между направляющими, мм 405 Мощность двигателя, кВт 7,5 Мощность насоса СОЖ, кВт 0,09 Масса, кг 3680 Длина в упаковке, см 463 Ширина в упаковке, см 145 Высота в упаковке, см 198 Объем бака СОЖ, л 15 Длина, мм 4500 Ширина, мм 1280 Высота, мм 1410 Масса в упаковке, кг 4150 -
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
- Передняя бабка с фрикционной муфтой

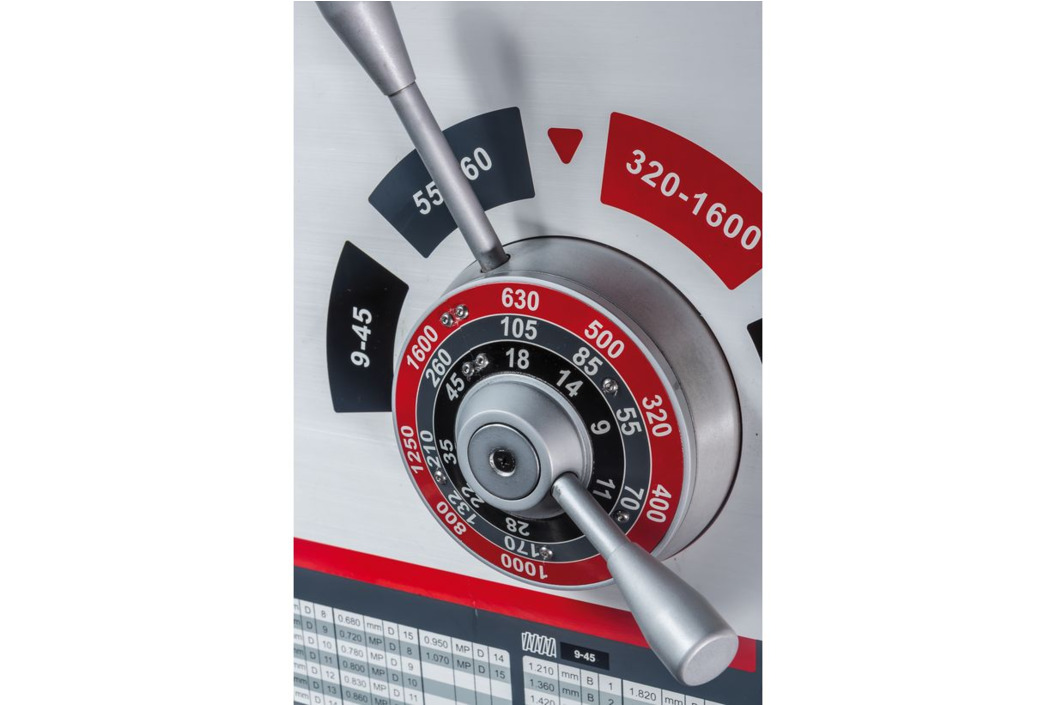

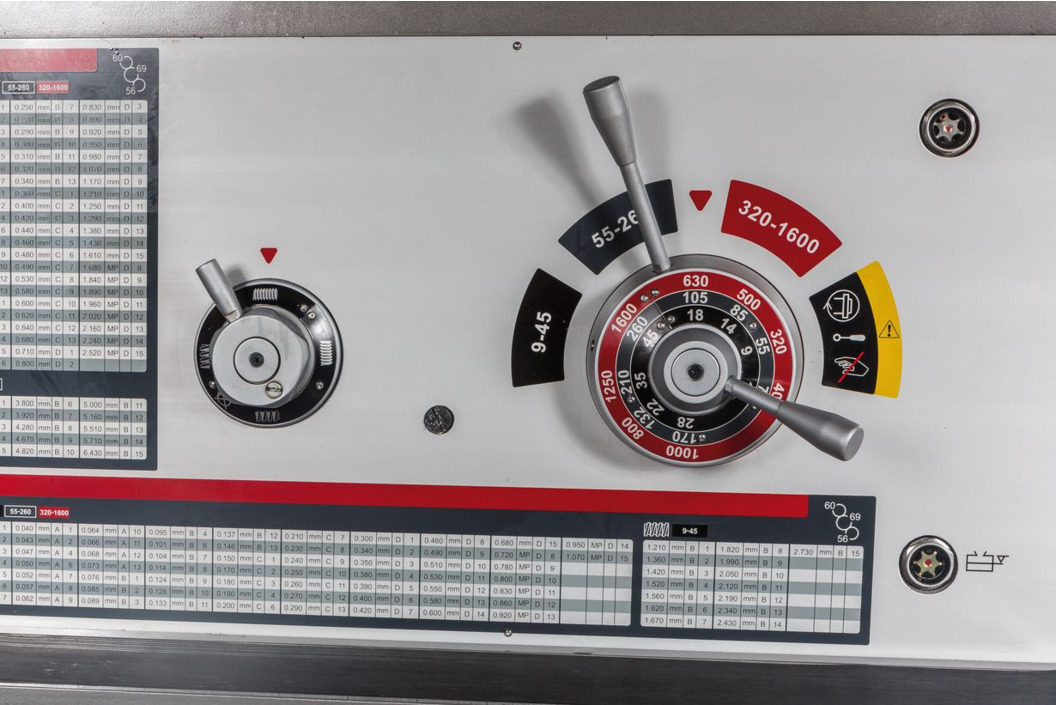

- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

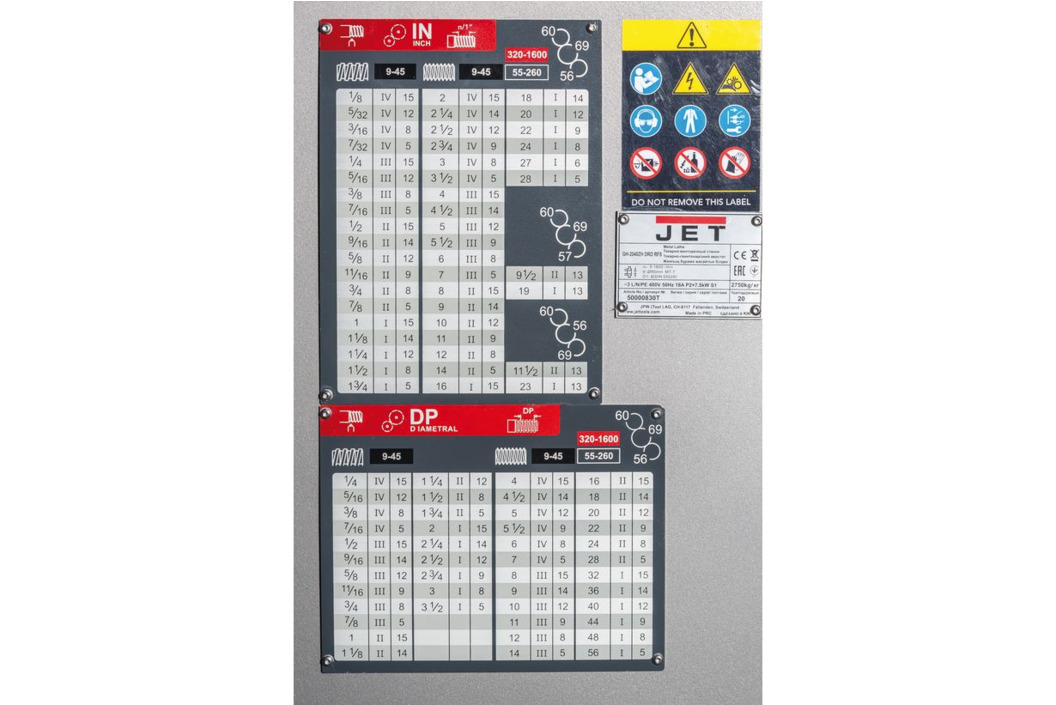

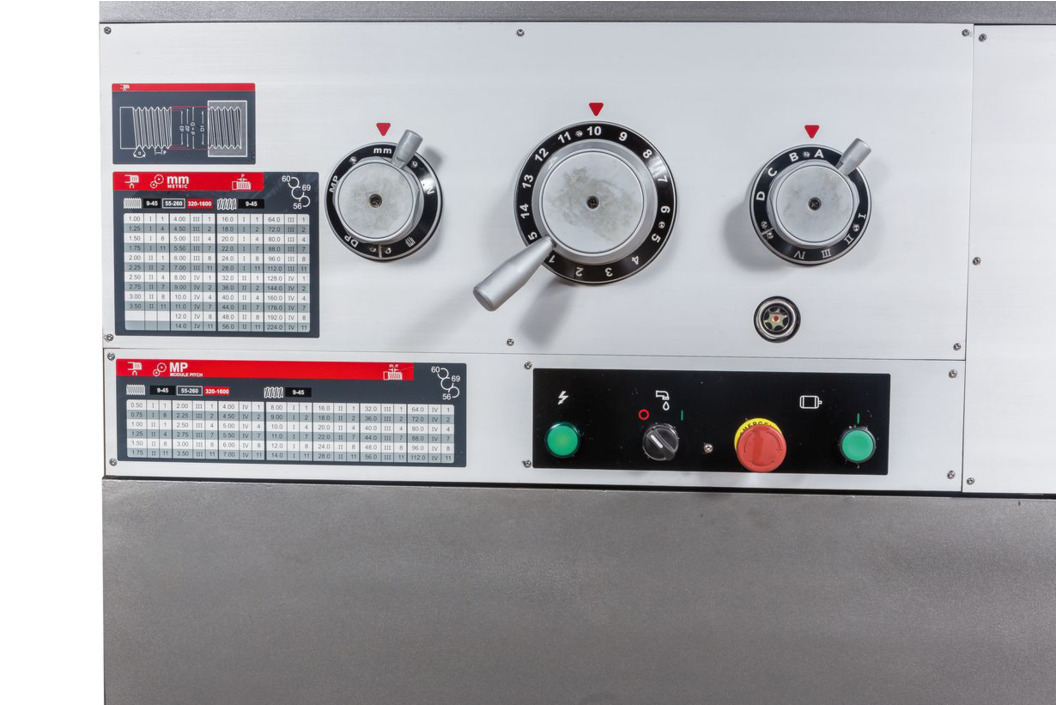

- Коробка подач позволяет нарезать резьбу без замены шестерен

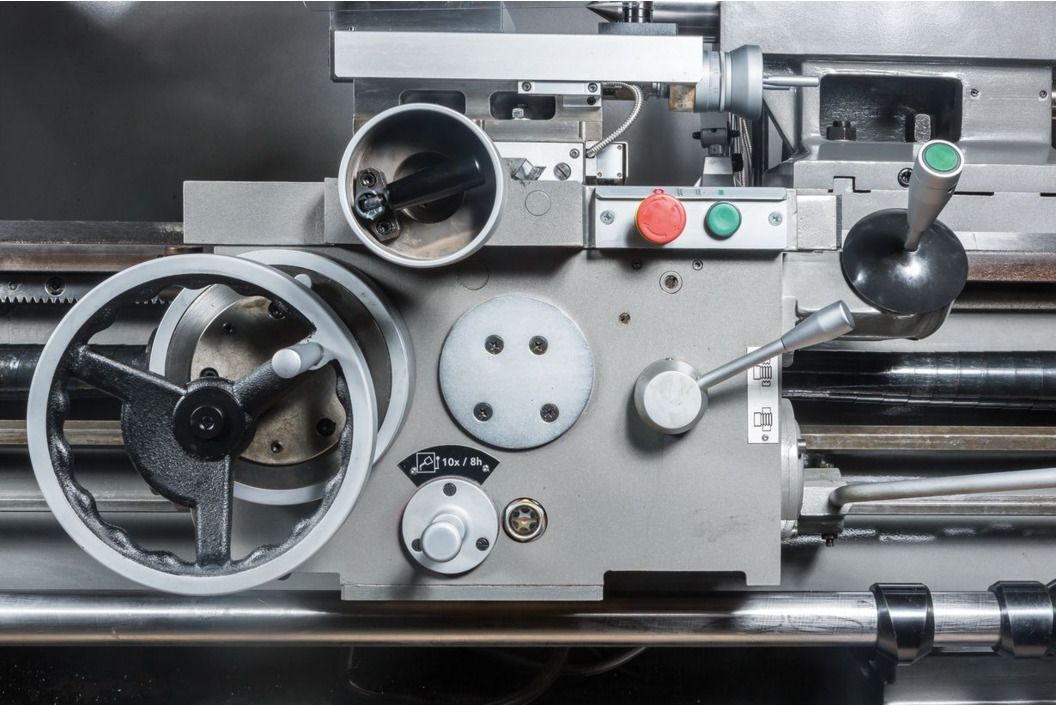

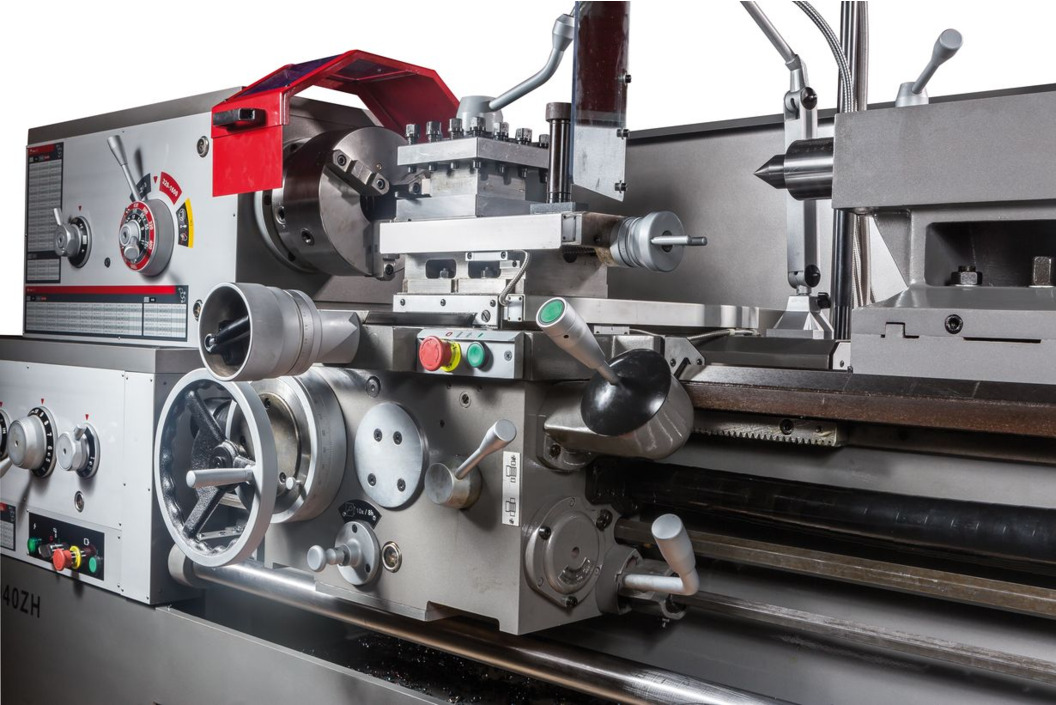

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
- Массивная станина станка из серого чугуна

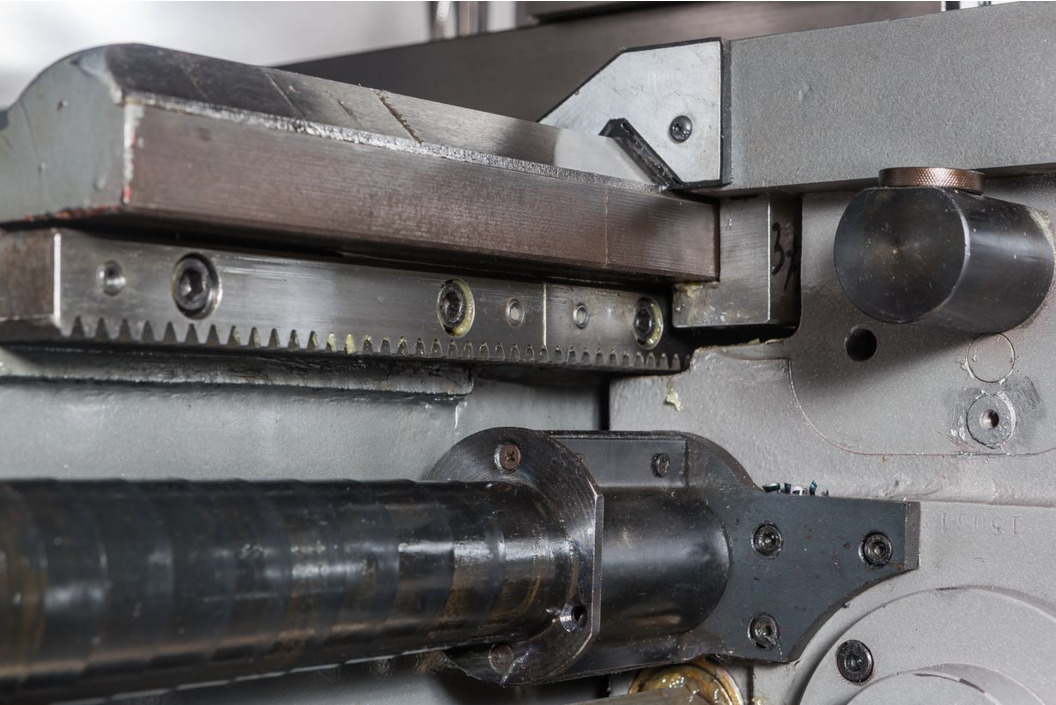

- Закаленные и отшлифованные направляющие станины

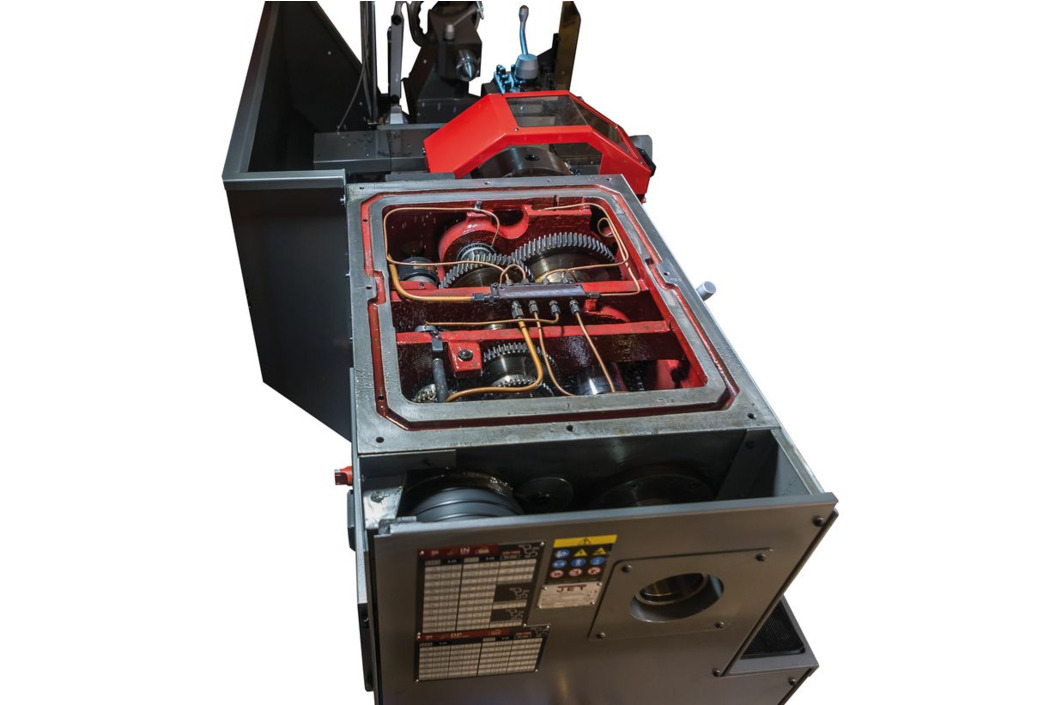

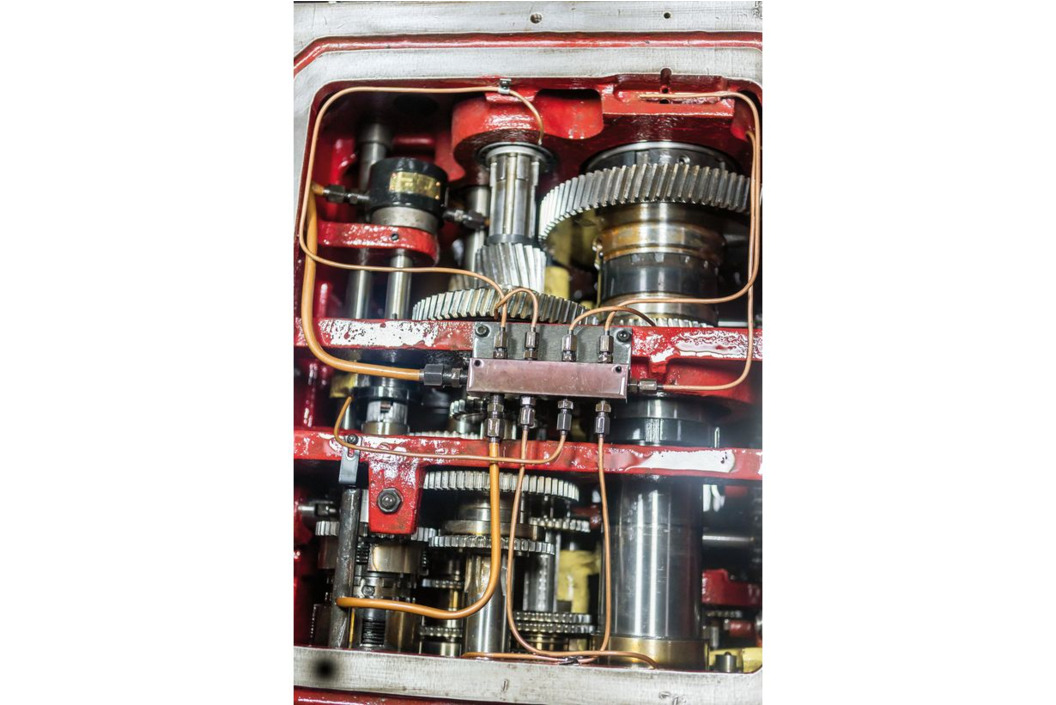

- Механизм привода шпинделя постоянно работает в масляной ванне
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

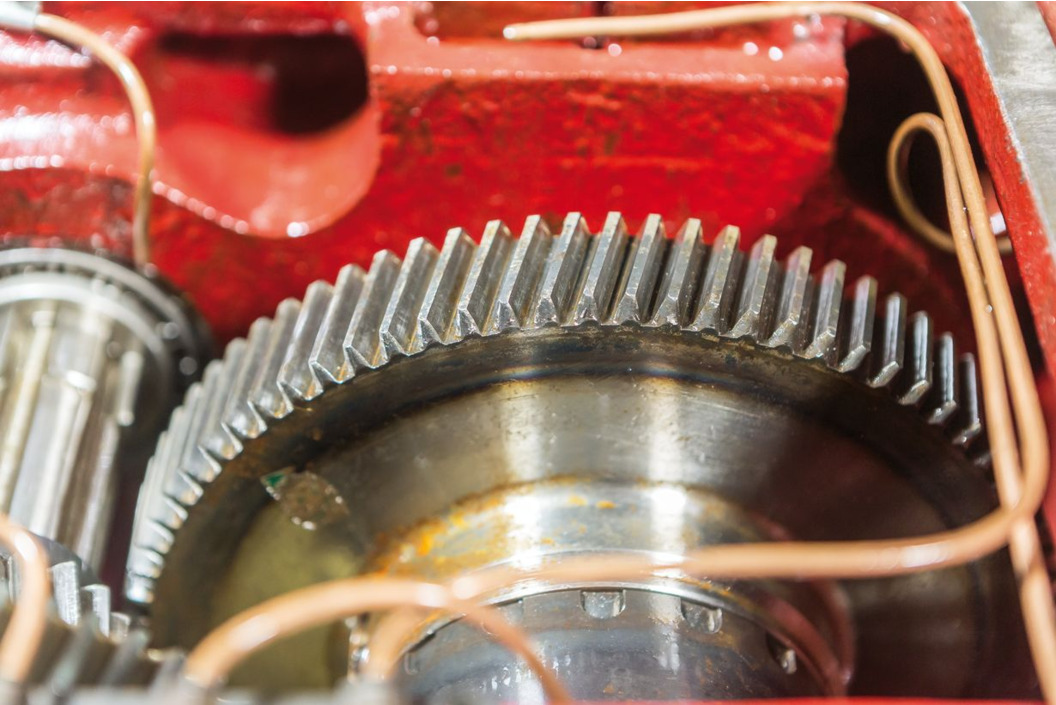

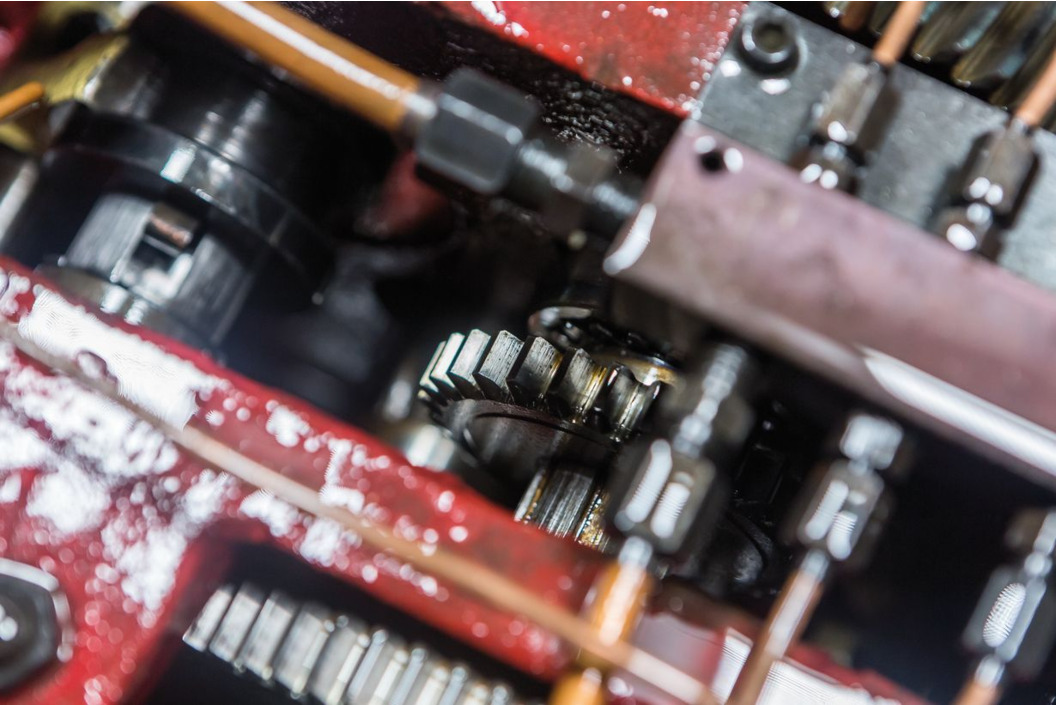

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

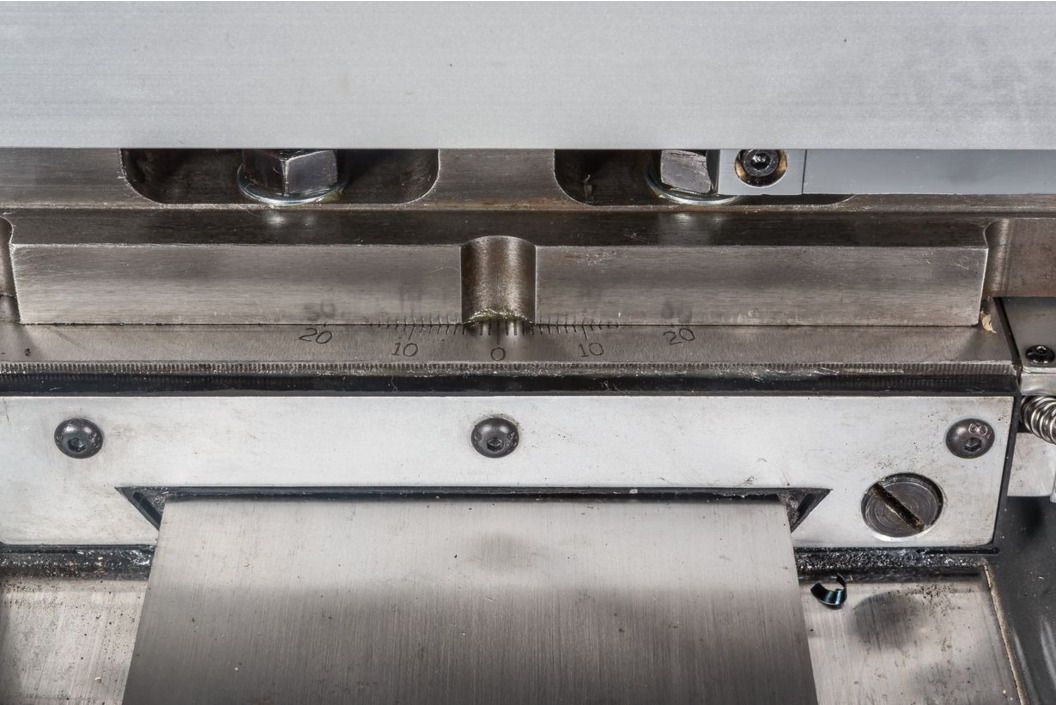

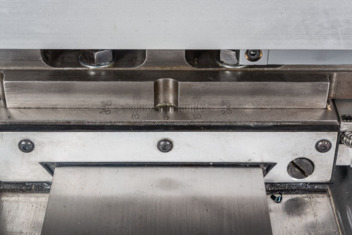

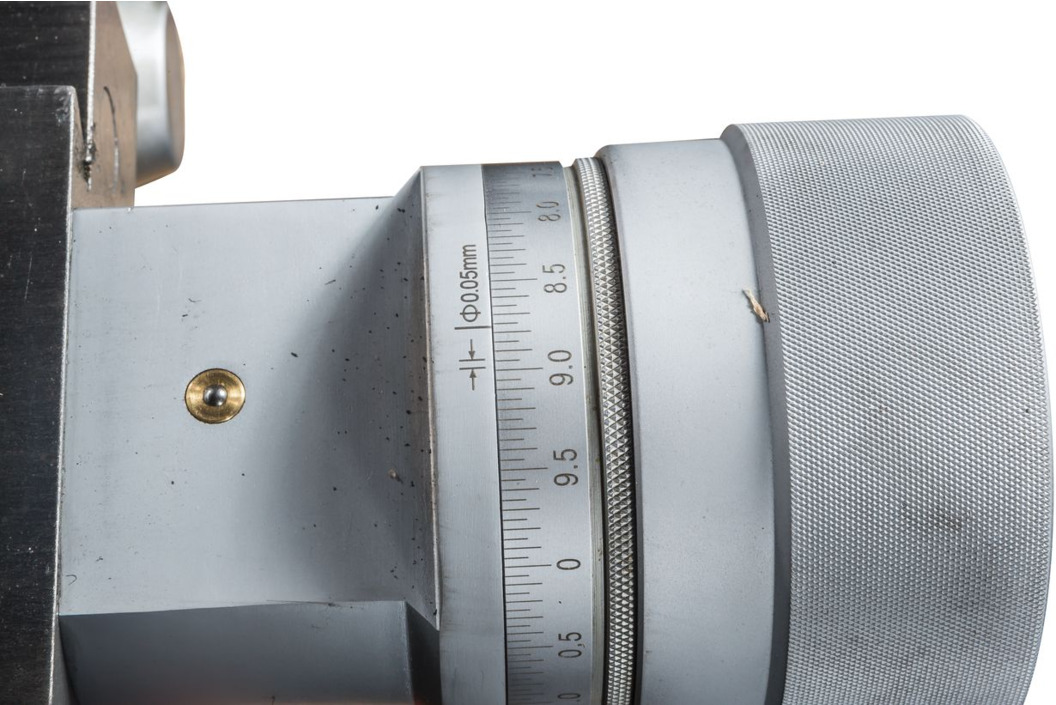

- Регулировка зазоров направляющих при помощи клиновых планок

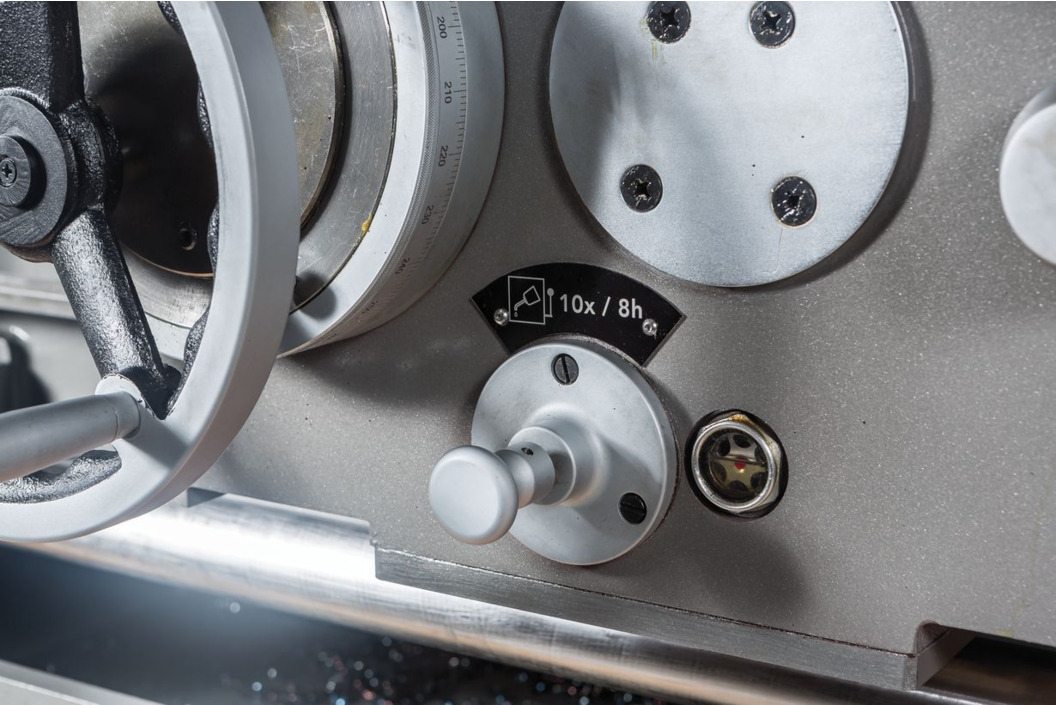

- Централизованная система подачи смазки продольного суппорта

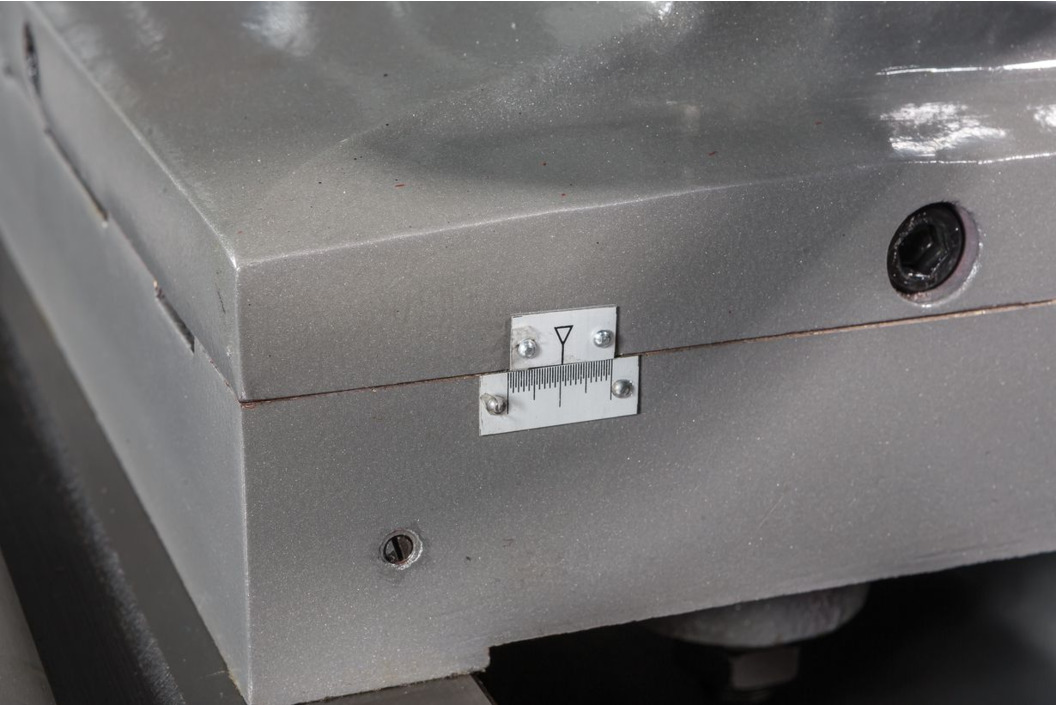

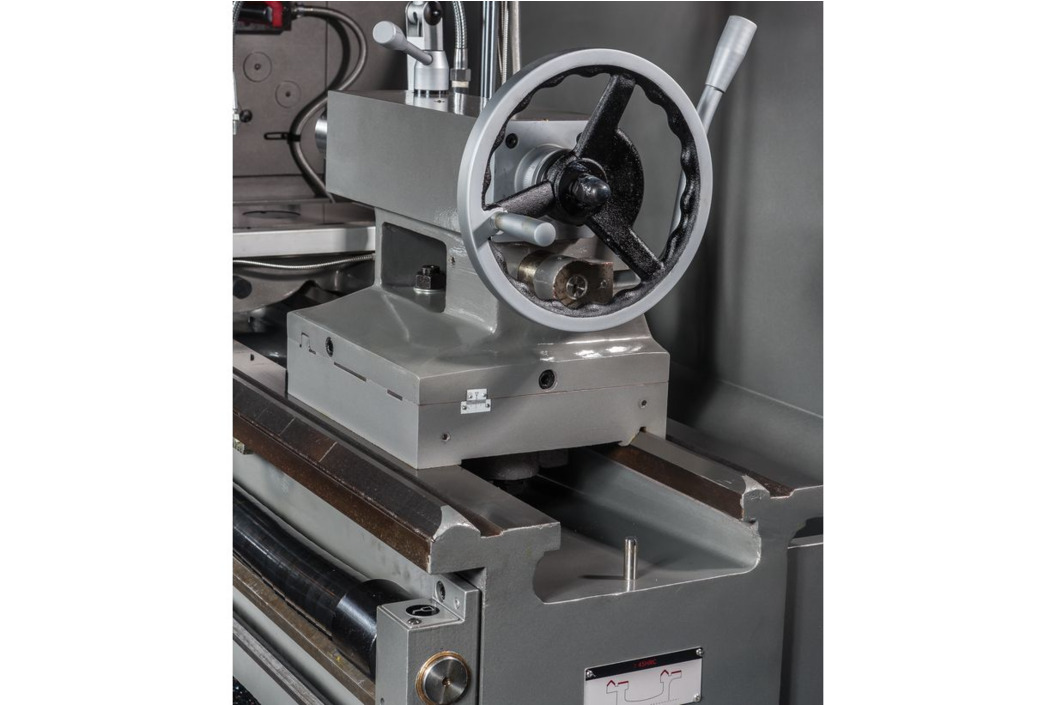

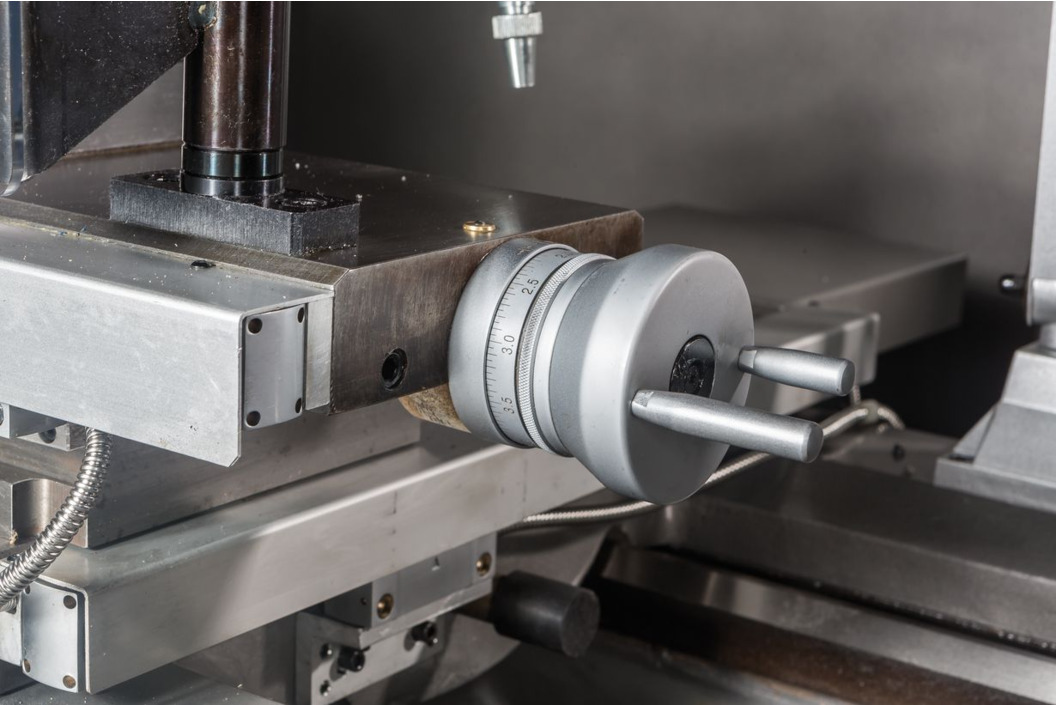

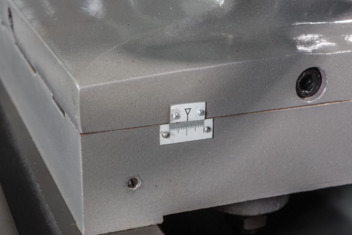

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

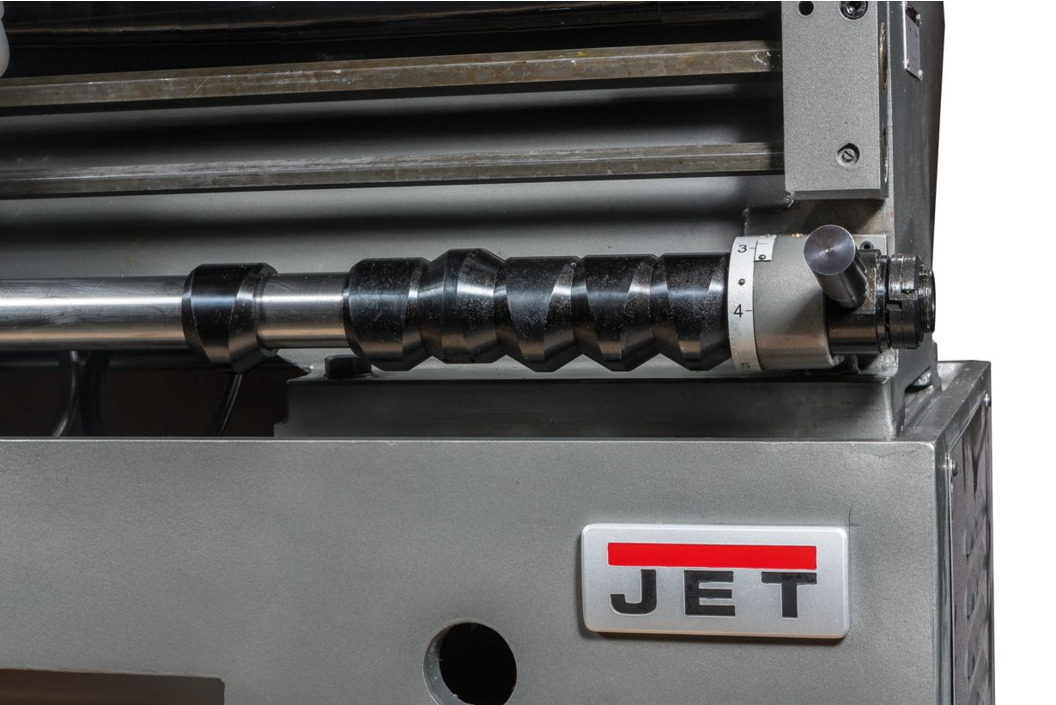

- Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
- Полноценный современный аналог 16К20, 16К25 и 16Д20
- Гарантия 2 года
GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.
Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.
-
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø400 мм

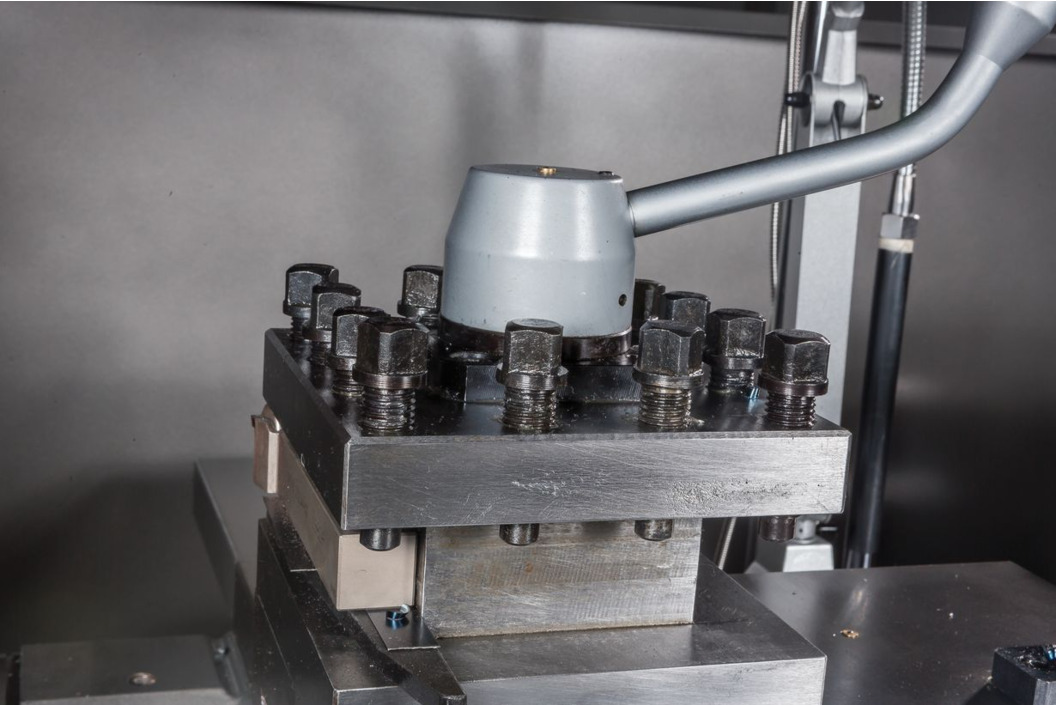

- 4-х позиционный резцедержатель с фиксатором
- Упорный центр МК-5
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка

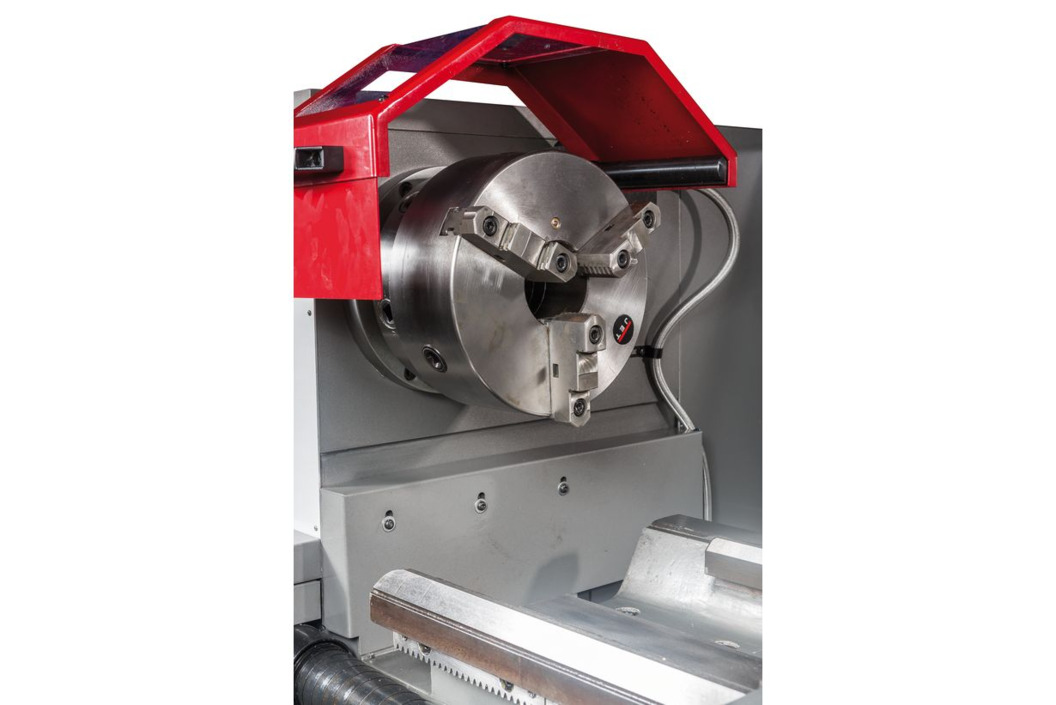

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

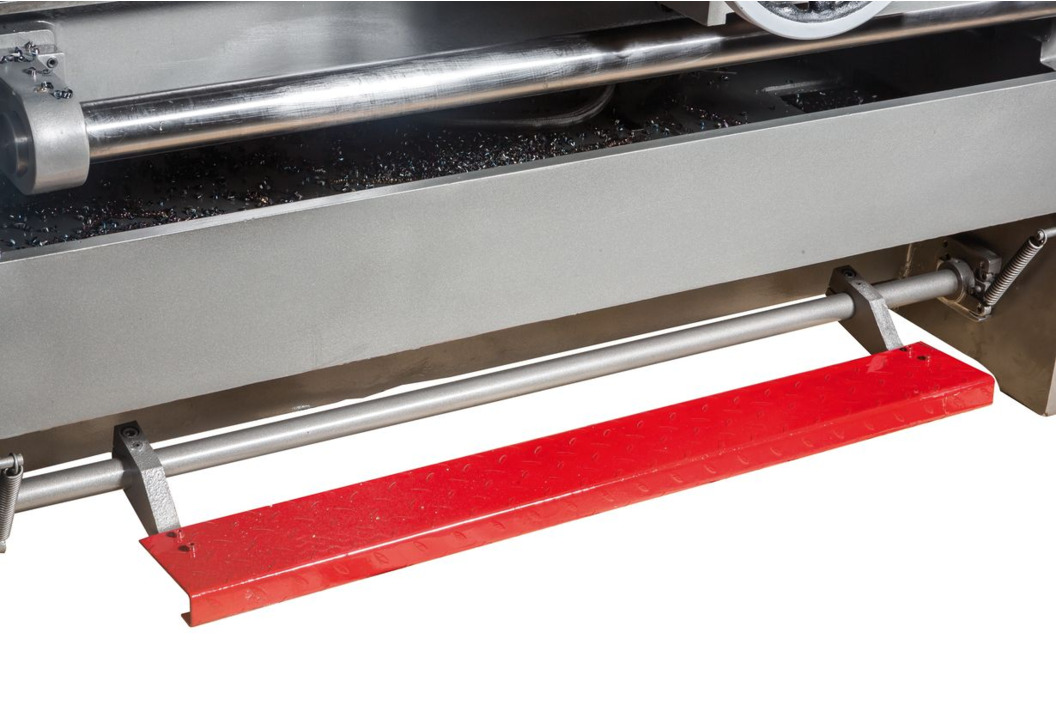

- Ножной тормоз шпинделя с концевым выключателем

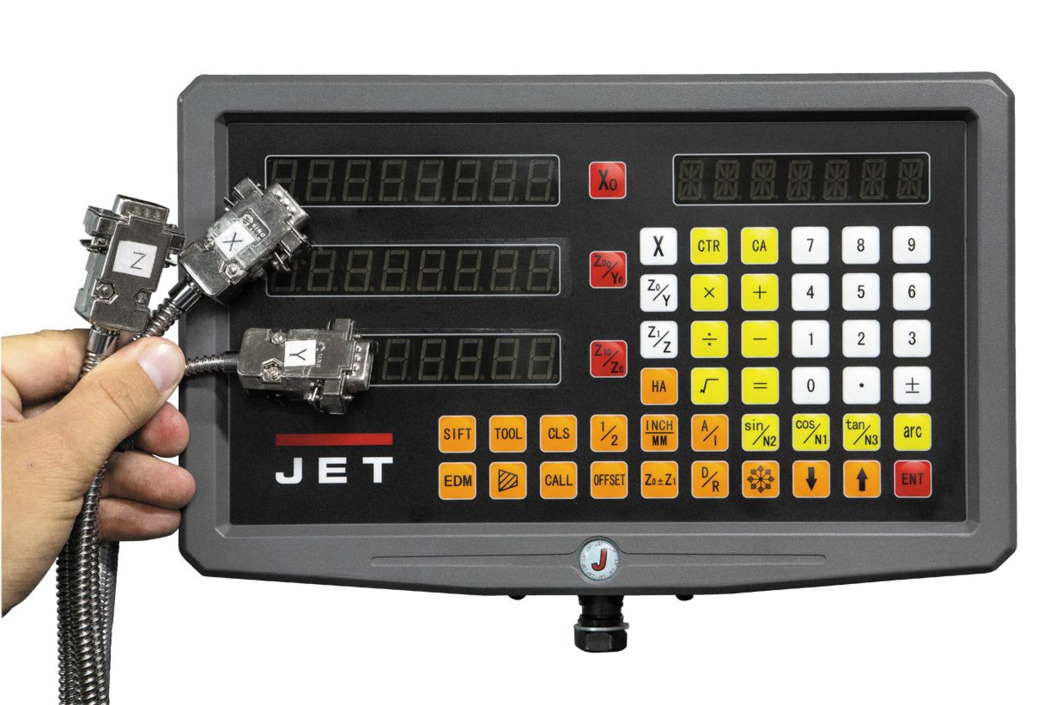

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
-
-
