Долбёжно-пазовальный станок JET JFM-6
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Потребляемая (выходная) мощность 1,1 (0,75) кВт Частота вращения шпинделя на холостом ходу 1420 об/мин Максимальный диаметр зажима сверлильного патрона 16 мм Максимальный размер резца (твердые/ мягкие породы) 16/ 19 мм Ход резца 220 мм Максимальная высота заготовки (от стола до втулки) 320 мм Ход стола по осям (продольный/ поперечный) 175/ 150 мм Размеры рабочего стола (ДхШ) 400х150 мм Размеры упора заготовки (ДхВ) 70х400 мм Максимальное расстояние от упора до центра резца 140 мм Габаритные размеры (ДхШхВ) 850х700х1720 мм Вес 85 кг -
ОСОБЕННОСТИ:

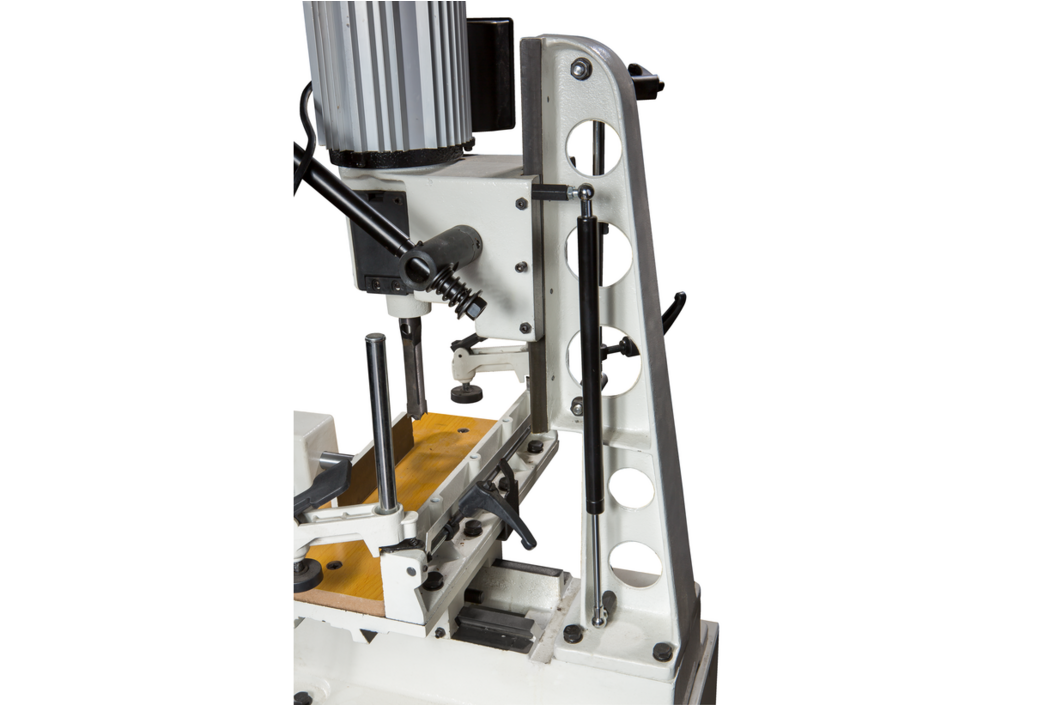

- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
- Два вертикальных эксцентриковых прижима заготовки
- Регулируемый торцевой упор заготовки
- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой

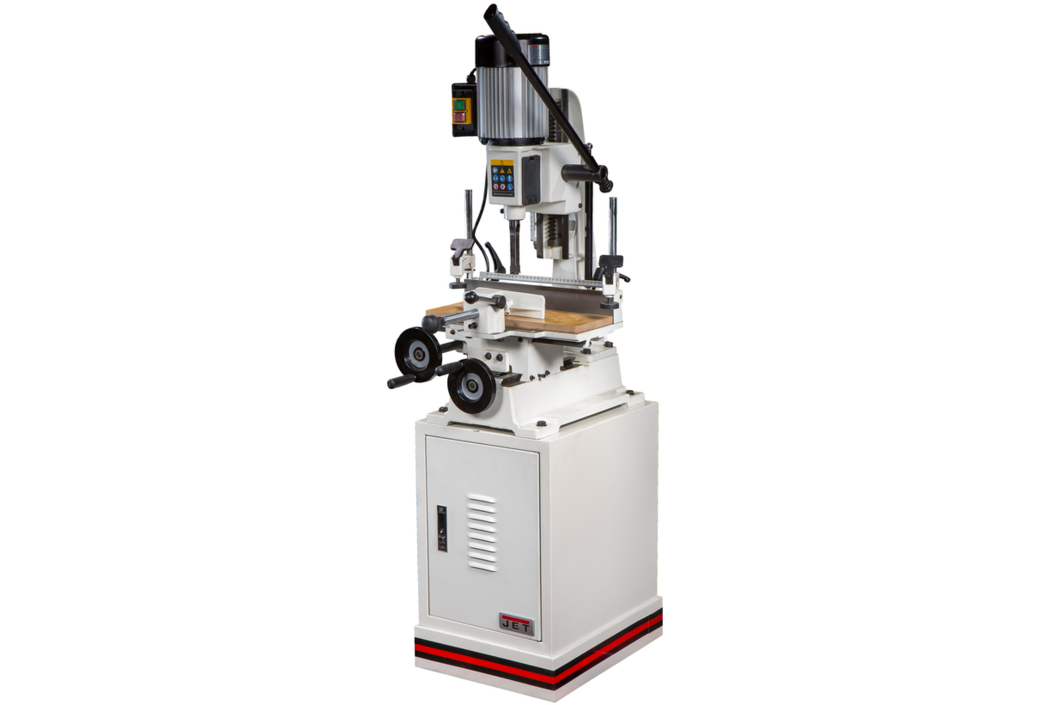

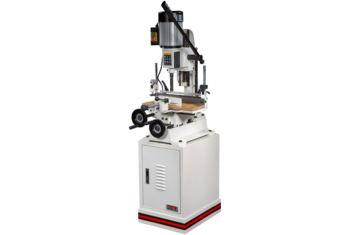

JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.

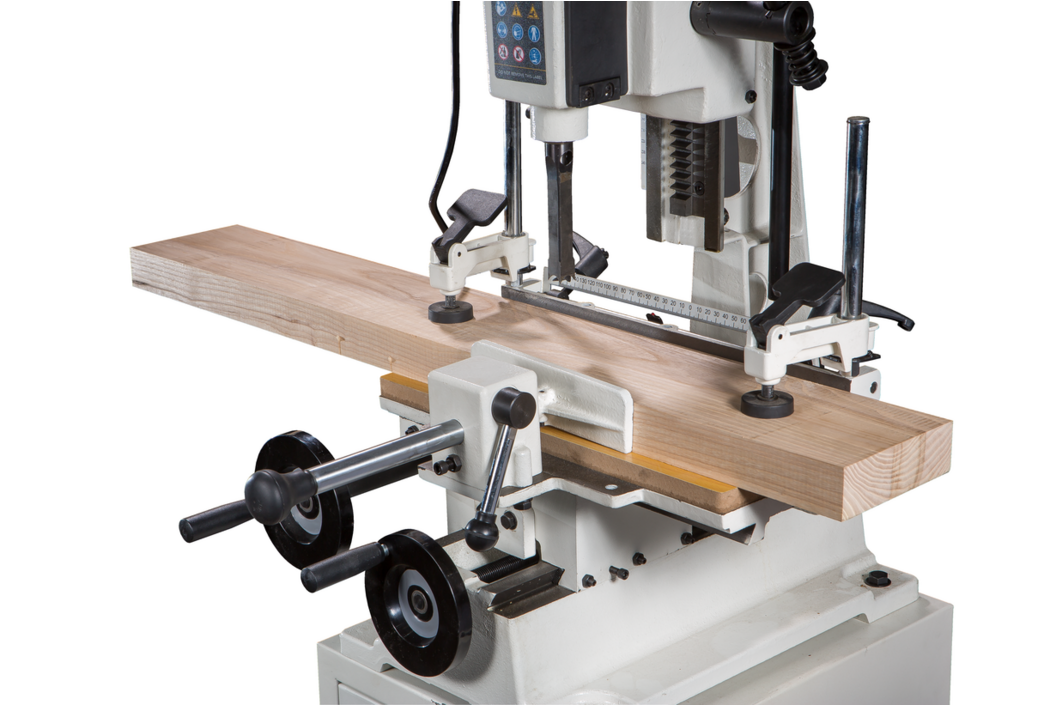

Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

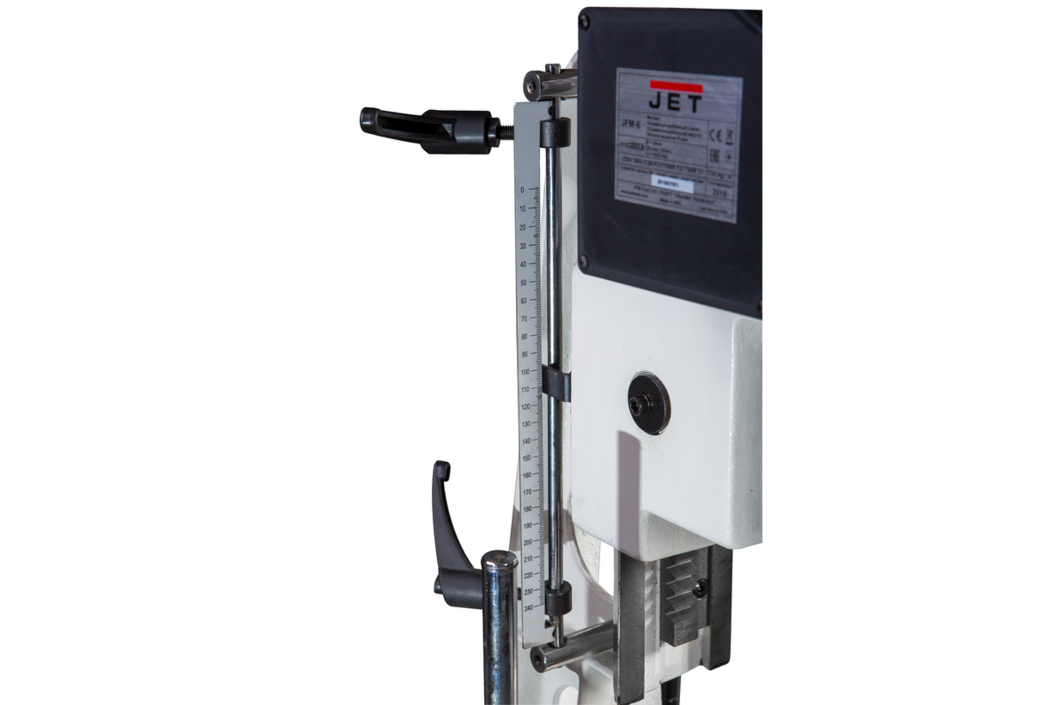

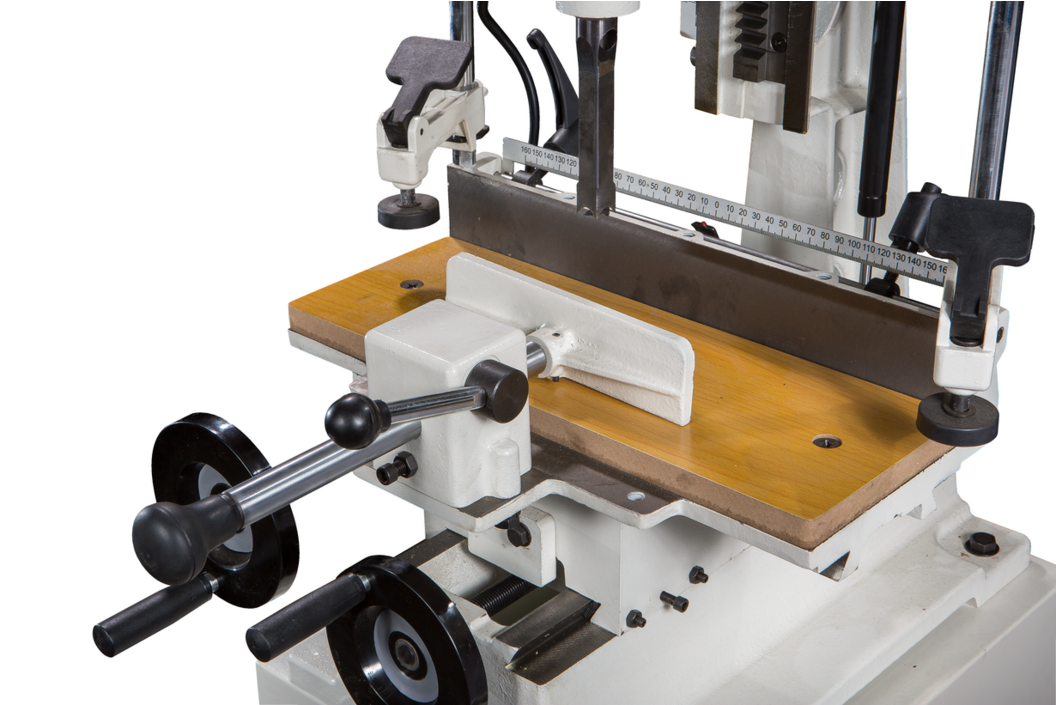

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.
Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.
-
- Сверлильный патрон и зажимной ключ
- Втулка для установки резцов с хвостовиком 3/4''
- Торцевой упор
- Вер
-
